Sikkerhedskontakt NG 2D6D412V-F31LP60 Pizzato Elettrica Driftsspænding (num): 24 V/DC 2 x brydekontakt (B x H x T) 40.4
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sikkerhedskontakt
Tilslutning
Fjederkraftklemme
Driftsspænding
24 V/DC
Type
NG 2D6D412V-F31LP60
Min. driftsspænding
21.6 V
Datablad (PDF)
Tekniske specifikationer
- Produkttype
Sikkerhedskontakt
- Type
NG 2D6D412V-F31LP60
- Tilslutning
Fjederkraftklemme
- Driftsspænding
24 V/DC
- Min. driftsspænding
21.6 V
- Driftsspænding maks.
26.4 V
- Driftsspænding
21.6 - 26.4 V
- Kontakttype
2 x brydekontakt
- Koblingsspænding (max.)
24 V/DC
- Brydestrøm (max.)
0.25 A
- Performance Level
PL e
- Safety Integrity Level
SIL 3
- Sikkerhedskategori
4
- Godkendelser (sensorer)
CE
cULus
TÜV
- Specifikationer
med kabinet
IP67
IP69K
- Driftstemperatur (min.)
-20 °C
- Drifttemperation (max.)
50 °C
- D
49 mm
- Bredde
40.4 mm
- H
233.5 mm
- Dim.
(B x H x T) 40.4 x 233.5 x 49 mm
- Indhold
1 stk
- Industriemballage
Ja
- Nominel spænding
24 V/DC
Dokumenter og downloads
Datablad
Datablad 3737376 Sikkerhedskontakt NG 2D6D412V-F31LP60 Pizzato Elettrica Driftsspænding (num): 24 V/DC 2 x brydekontakt (B x H x T) 40.4
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3737376 Sikkerhedskontakt NG 2D6D412V-F31LP60 Pizzato Elettrica Driftsspænding (num): 24 V/DC 2 x brydekontakt (B x H x T) 40.4

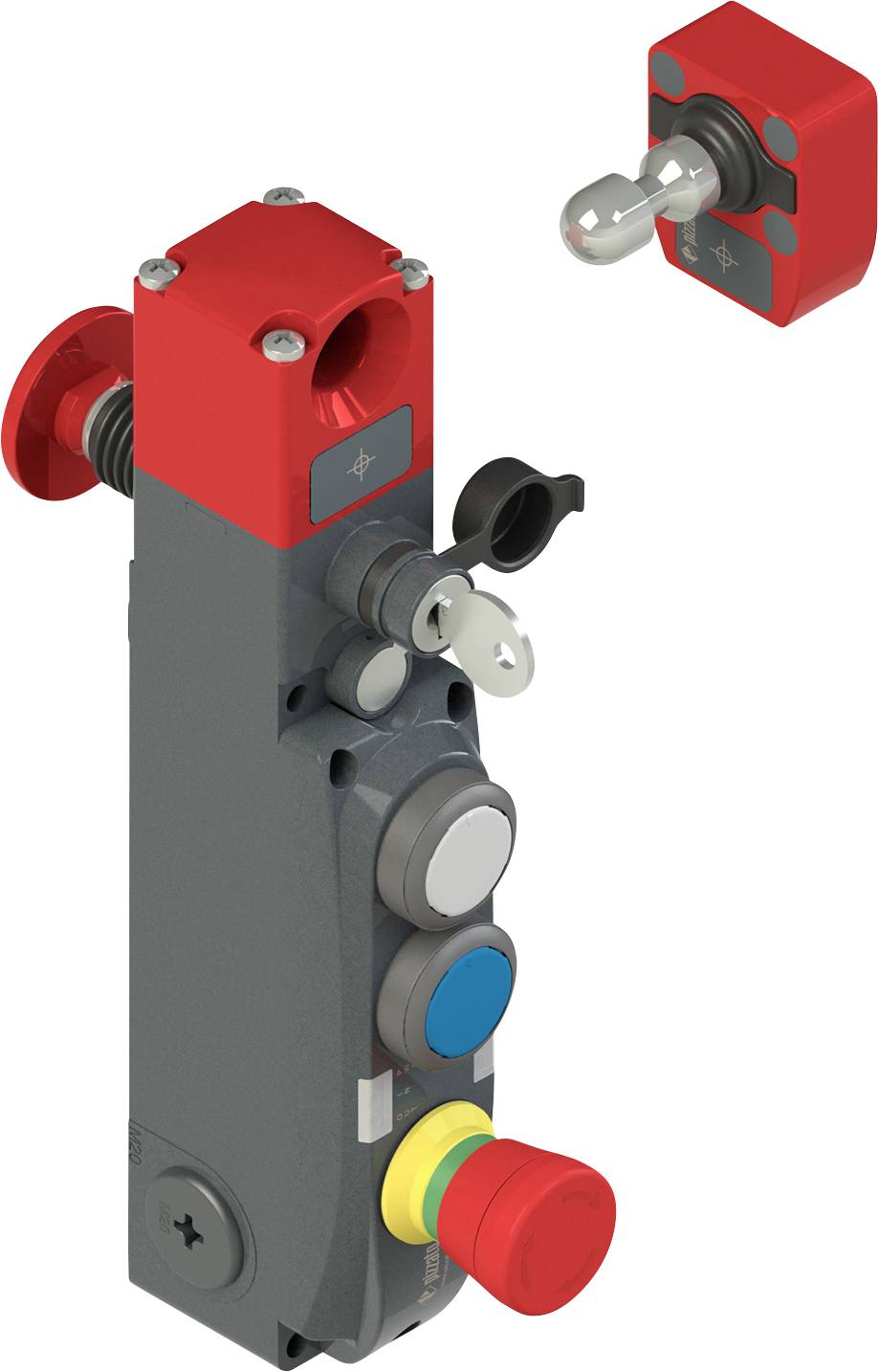

Beskrivelse
Generelle funktioner:
Beskyttelsesklasse
IP65 iht. en 60529
Punkt 1:
1 hvid trykknap 1NO+1NC
Punkt 2:
1 blå trykknap 1NC+1NO
Punkt 3:
1 rød nødstop-tast, drejeudløser, 2NC
Konfiguration af dæksel:
3 apparater
Hus:
Metalkabinet, tre kabelindføringer med M20x1,5-gevind
Hoved:
Drejehovedet, der ikke kan adskilles, med nøgleoplåsning og antipanikoplåsningsknap
Funktionsprincip:
D princip, låst betjeningsknap med ny elektromagnet
Indgange og udgange:
2 sikkerhedsindgange IS1-IS2,
2 sikkerheds-udgange OS1-OS2,
1 signaludgang for indførte udløser O3
1 signaludgang til låst aktuator O4
I4 eller IE1-IE2-indgange til aktivering af magneten
1 indgang i3 til programmering betjeningsknap/reset
Aktivering sikre os-udgange:
Tilstand 1: Sikkerhedsudgange aktive med indførende og låserede betjenere
Betjeningsknap:
Med universalbetjening på Hohem kodning VN NG-F31
Type forbindelse:
Uden stik
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Beskyttelsesklasse
IP65 iht. en 60529
Punkt 1:
1 hvid trykknap 1NO+1NC
Punkt 2:
1 blå trykknap 1NC+1NO
Punkt 3:
1 rød nødstop-tast, drejeudløser, 2NC
Konfiguration af dæksel:
3 apparater
Hus:
Metalkabinet, tre kabelindføringer med M20x1,5-gevind
Hoved:
Drejehovedet, der ikke kan adskilles, med nøgleoplåsning og antipanikoplåsningsknap
Funktionsprincip:
D princip, låst betjeningsknap med ny elektromagnet
Indgange og udgange:
2 sikkerhedsindgange IS1-IS2,
2 sikkerheds-udgange OS1-OS2,
1 signaludgang for indførte udløser O3
1 signaludgang til låst aktuator O4
I4 eller IE1-IE2-indgange til aktivering af magneten
1 indgang i3 til programmering betjeningsknap/reset
Aktivering sikre os-udgange:
Tilstand 1: Sikkerhedsudgange aktive med indførende og låserede betjenere
Betjeningsknap:
Med universalbetjening på Hohem kodning VN NG-F31
Type forbindelse:
Uden stik
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
