Name: Siemens 3RV2011-0JA25 Effektafbryder 1 stk Indstillingsområde (strøm): 0.7 - 1 A Koblingsspænding (max.): 690 V/AC (B x
Brand: Siemens
SKU: 1702636
Availability: BackOrder

'Siemens SIRIUS effektafbryder i positionen "TIL" med flere tilslutningsklemmer.'

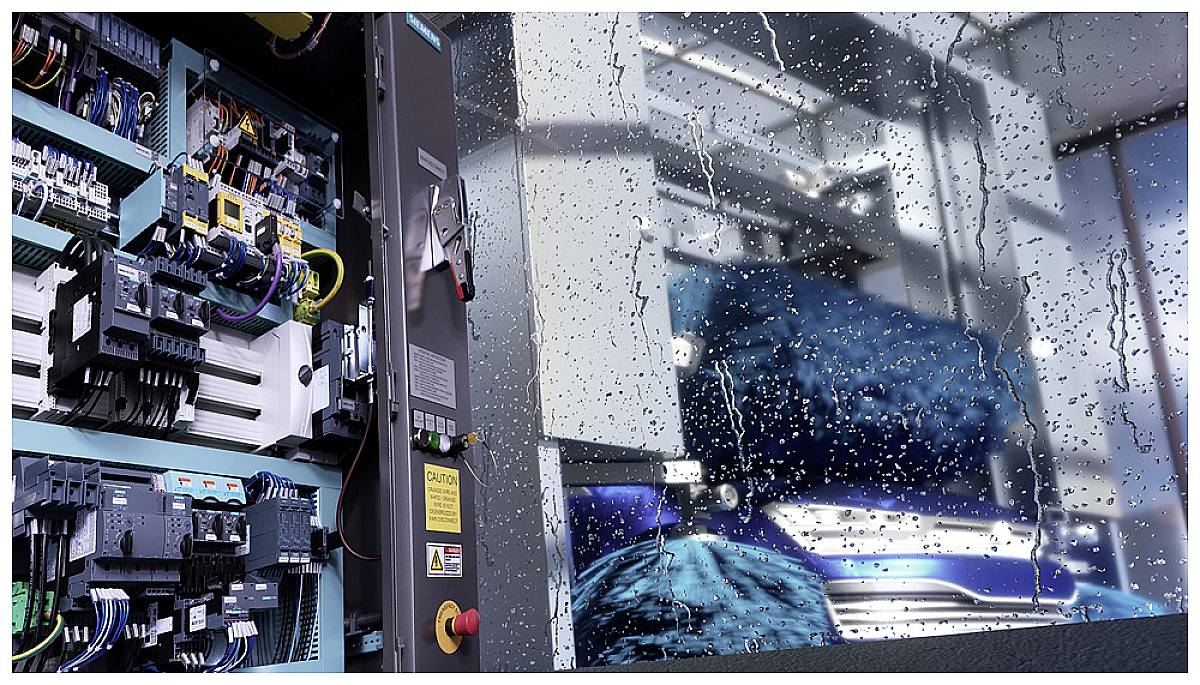

Indvendig vue af et elektrisk kontrolskab ved siden af et regnvådt vindue, hvorigennem slørede maskiner er synlige.

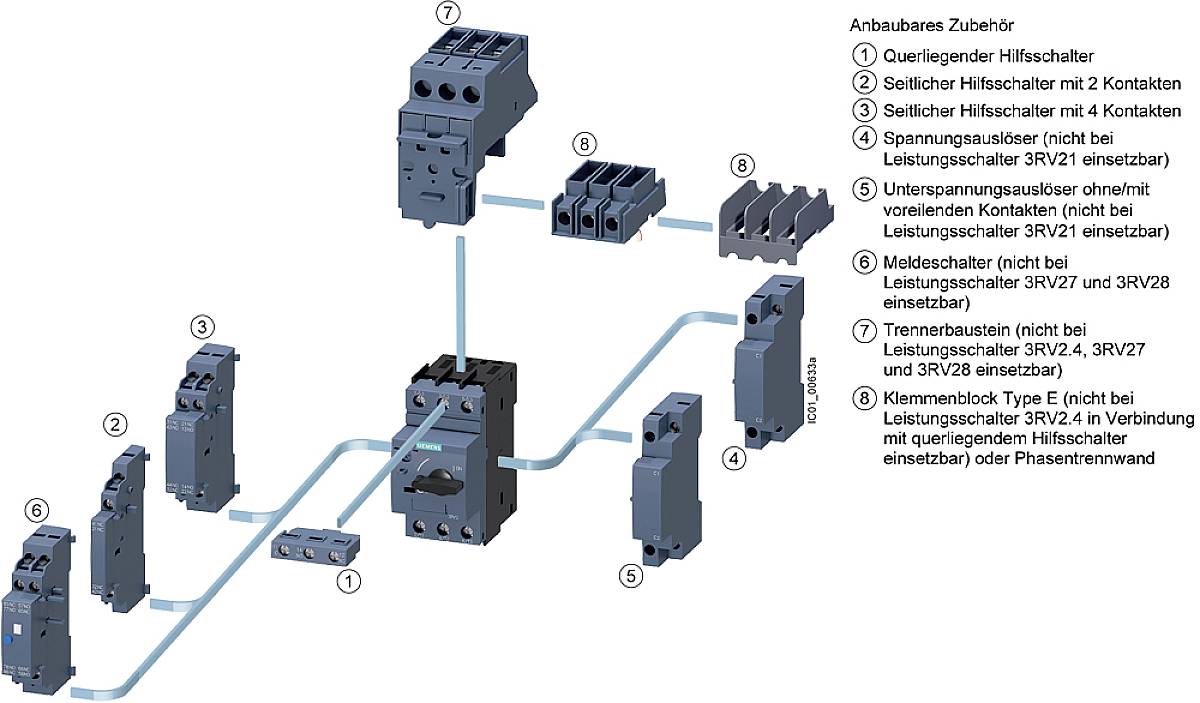

Ledningsdiagram for effektafbryder: Viser monteringstilbehør som hjælpekontakter, signalkontakter og skillecontacts med specifikke tilslutningsdetaljer.

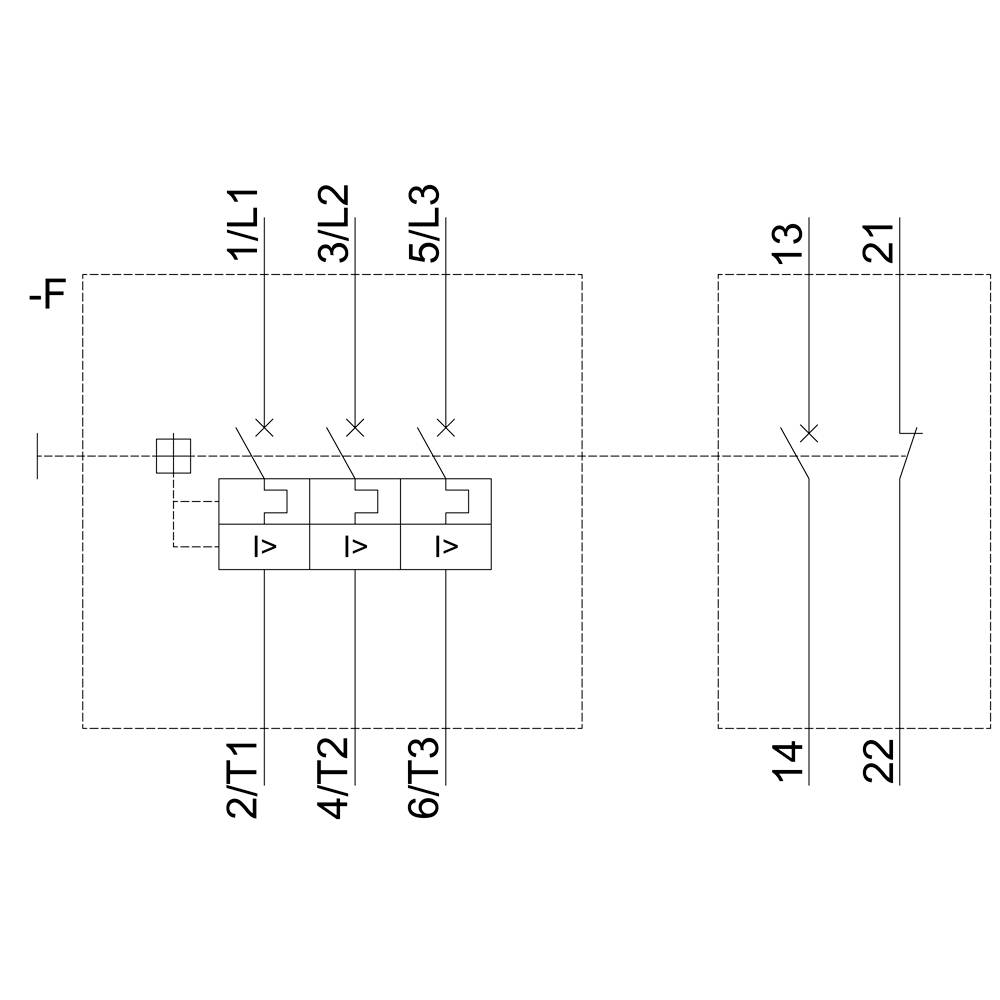

Elektrisk principdiagram med tre kontaktorer og en afbryder, forbundet ved ledninger. Mærkninger: 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.

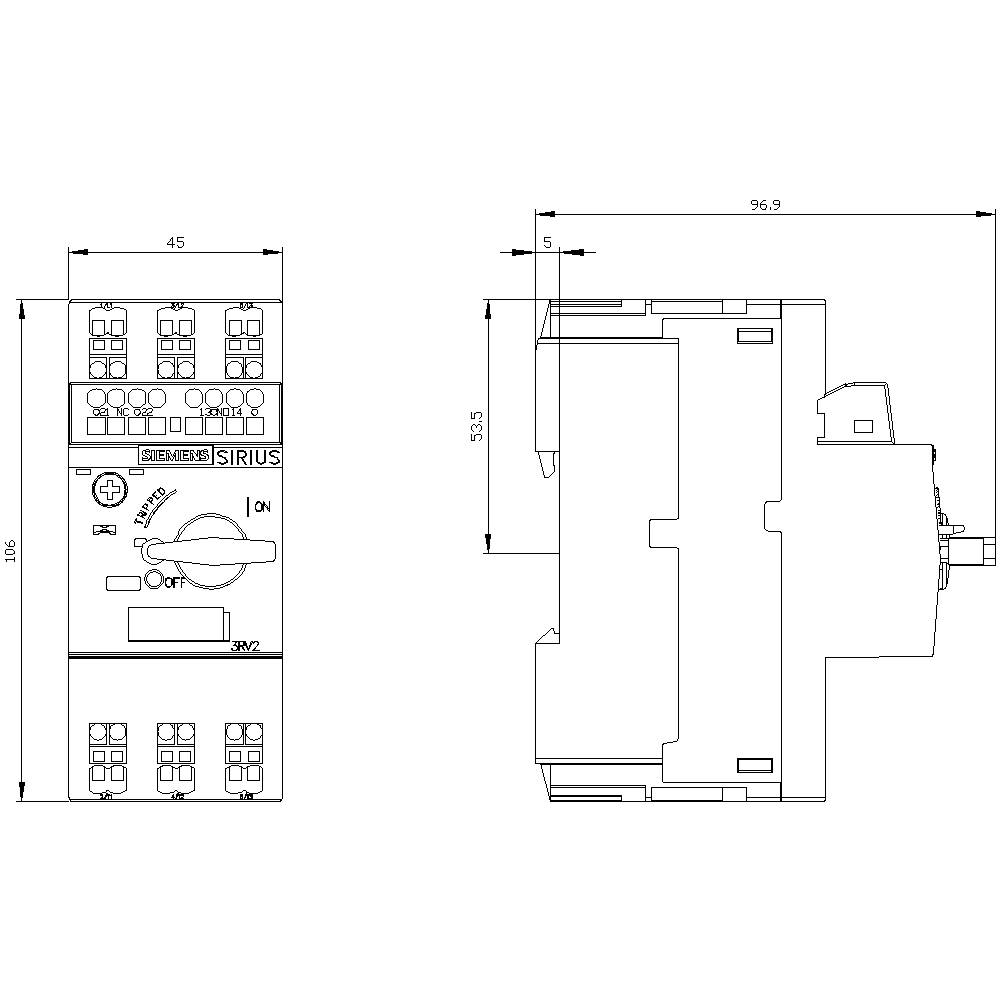

Teknisk tegning af en elektromechanisk kontakt, side- og frontvisninger med dimensioner i millimeter.

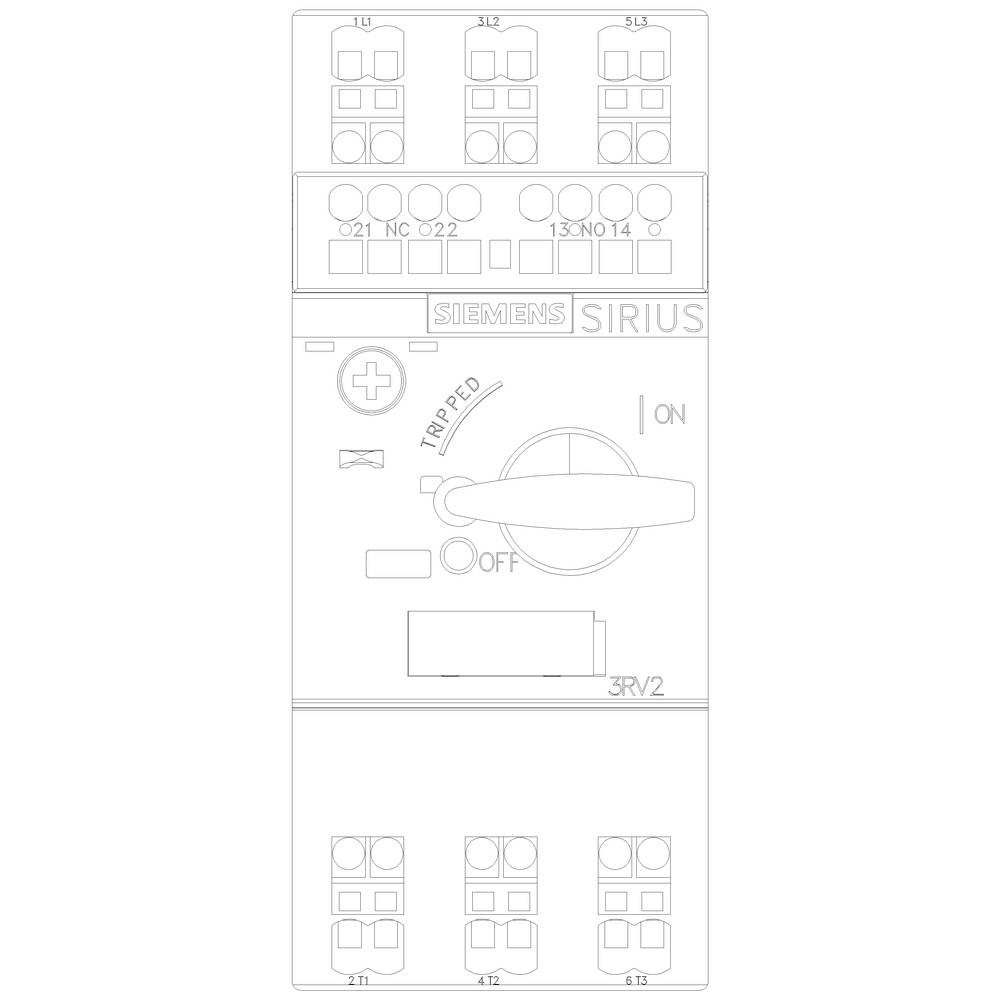

'Kontaktudstyr Siemens SIRIUS 3RV2', viser betjeningsknap med Off, On og Tripped positioner, plus 14 tilslutningsklemmer.

1/6

Lignende billede

Produkttype

Effektafbryder

Indstillingsområde strøm

1 A

Tilslutning

Fjedertræk-tilslutnng

Emballage-type

Piece

Type

3RV2011-0JA25

Datablad (PDF)

Levering ons. 21. okt.

Antal

stk.

Total (680,00 kr. / stk.r)

680,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Emballage-type: Piece

Produkttype: Effektafbryder

Type: 3RV2011-0JA25

Størrelse: S00

Indstillingsområde strøm (min.): 0.7 A

Indstillingsområde strøm: 1 A

Indstillingsområde (strøm): 0.7 - 1 A

Poltal: 3-polet

Koblingsspænding (max.): 690 V/AC

Passer til serie: Siemens Sirius serie

Passer til mærkerne: Siemens

Monteringstype: Snap-fastgørelse
Skruefastgørelse

Min. Temperatur: -20 °C

Maks. temperatur: +60 °C

Specifikationer: med hjælpekontakt

Tilslutning: Fjedertræk-tilslutnng

: IP20

D: 97 mm

Bredde: 45 mm

H: 106 mm

Dim.: (B x H x T) 45 x 106 x 97 mm

Indhold: 1 stk

RoHS-godkendt: Ja

: 45

: 106 mm

: 97 mm

: 0.25 kW

: TRUE

: 1 A

: FALSE

: 3

: 690-690 V

: 0.7-1 A

: IP20

: TRUE

: Spring clamp connection

: Turn button

: Magnetic

: 0.2 kW

: 100 kA

: TRUE

: Built-in device fixed built-in technique

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Indstillingsområde strøm

Emballage-type

Indstillingsområde strøm (min.)

Siemens 3RV1011-0AA10 Effektafbryder 1 stk Indstillingsområde (strøm): 0.11 - 0.16 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Artikel nr.:1745448

Levering ons. 21. okt.

Conrad Electronic

0.16 A

Piece

0.11 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

552,00 kr.^*

Siemens 3RV1011-0AA15 Effektafbryder 1 stk Indstillingsområde (strøm): 0.11 - 0.16 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Artikel nr.:1745449

Levering ons. 21. okt.

Conrad Electronic

0.16 A

0.11 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

680,00 kr.^*

Siemens 3RV1011-0BA10 Effektafbryder 1 stk Indstillingsområde (strøm): 0.14 - 0.2 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Artikel nr.:1745450

Levering ons. 21. okt.

Conrad Electronic

0.2 A

Piece

0.14 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

552,00 kr.^*

Siemens 3RV1011-0BA15 Effektafbryder 1 stk Indstillingsområde (strøm): 0.14 - 0.2 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm

Artikel nr.:1745452

Levering ons. 21. okt.

Conrad Electronic

0.2 A

0.14 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

680,00 kr.^*

Siemens 3RV1011-0CA15 Effektafbryder 1 stk Indstillingsområde (strøm): 0.18 - 0.25 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Artikel nr.:1745453

Levering ons. 21. okt.

Conrad Electronic

0.25 A

Piece

0.18 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

680,00 kr.^*

Siemens 3RV1011-0DA15 Effektafbryder 1 stk Indstillingsområde (strøm): 0.22 - 0.32 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Artikel nr.:1745454

Levering ons. 21. okt.

Conrad Electronic

0.32 A

Piece

0.22 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

680,00 kr.^*

Siemens 3RV1011-0EA15 Effektafbryder 1 stk Indstillingsområde (strøm): 0.28 - 0.4 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Artikel nr.:1745455

Levering ons. 21. okt.

Conrad Electronic

0.4 A

Piece

0.28 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

680,00 kr.^*

Siemens 3RV1011-0FA15 Effektafbryder 1 stk Indstillingsområde (strøm): 0.35 - 0.5 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Single

Artikel nr.:1745456

Levering ons. 21. okt.

Conrad Electronic

0.5 A

Single

0.35 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

680,00 kr.^*

Siemens 3RV1011-0GA15 Effektafbryder 1 stk Indstillingsområde (strøm): 0.45 - 0.63 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Artikel nr.:1745457

Levering ons. 21. okt.

Conrad Electronic

0.63 A

Piece

0.45 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Siemens 3RV1011-0HA15 Effektafbryder 1 stk Indstillingsområde (strøm): 0.55 - 0.8 A Koblingsspænding (max.): 690 V/AC (B x H x T) 45 x 90 x 75 mm Piece

Artikel nr.:1745458

Levering ons. 21. okt.

Conrad Electronic

0.8 A

Piece

0.55 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

760,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 1702636 Siemens 3RV2011-0JA25 Effektafbryder 1 stk Indstillingsområde (strøm): 0.7 - 1 A Koblingsspænding (max.): 690 V/AC (B x

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1702636 Siemens 3RV2011-0JA25 Effektafbryder 1 stk Indstillingsområde (strøm): 0.7 - 1 A Koblingsspænding (max.): 690 V/AC (B x

Beskrivelse

Effektafbryder størrelse S00 til motorbeskyttelse, CLASS 10 A-udløser 0,7...1 A N-udløser 13 A Federzuganschluss standard koblingsevne med tværgående beliggende hjælpekontakt 1S + 1Ö effektafbryder SIRIUS 3RV2 til motorbeskyttelse til sikker frakobling ved kortslutning og beskyttelse af forbrugerne og anlæg mod overbelastning, samt til sikker adskillelse af anlægget fra nettet. Den kompakte og klima fast effektafbryder er med deres lave spildvarme til anvendelse i forbrugere afgrening optimeret, og naturligvis også til IE3/IE4-motorer og både til kobling af jævnstrøm. Global godkendelser (for eksempel IEC og UL/CSA) og anvendelse i områder med eksplosionsfare applikationer (ATEX eller IEC Ex) er en selvfølge. Er tilgængelige apparatvarianter til motor-beskyttelse (også med overbelastningsrelæer funktion), anlæg beskyttelse, kortslutningsbeskyttelse af starter kombinationer, transformator beskyttelse, som hoved- og nød-stop-kontakt og til brug i IT-netværk. De fås med skrue- eller federzuganschluss til en hurtig, vedligeholdelsesfri og sikre tilslutning, og valgfrit med indbygget hjælpekontakt fås. Det omfattende tilbehør, som for eksempel hjælpekontakter, hjælpsomme udløser, alarm kontakt og så videre. er kontinuerlig til alle størrelser. Anvendelse af forskellige energieeinspeisemoglichkeiten, som supervisor Einspeisesystem SIRIUS 3RV29, reducerer den primære strømkreds ledningsføring betydeligt. Effektafbryderne 3RV2 løsne den velkendte serie 3RV1. Enkelt, effektiv, altid aktuelt - af SIRIUS byggesystem.
