Name: Siemens 3RT2016-2BB42 Kontaktor 3 x afbryder 4 kW 690 V/AC med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk
Brand: Siemens
SKU: 1700739
Availability: InStock

Siemens-kontaktor SIRIUS 3RT20 til styring af elektromotorer i industrianlæg. Enhed med flere tilslutningsklemmer og skiftemekanisme.

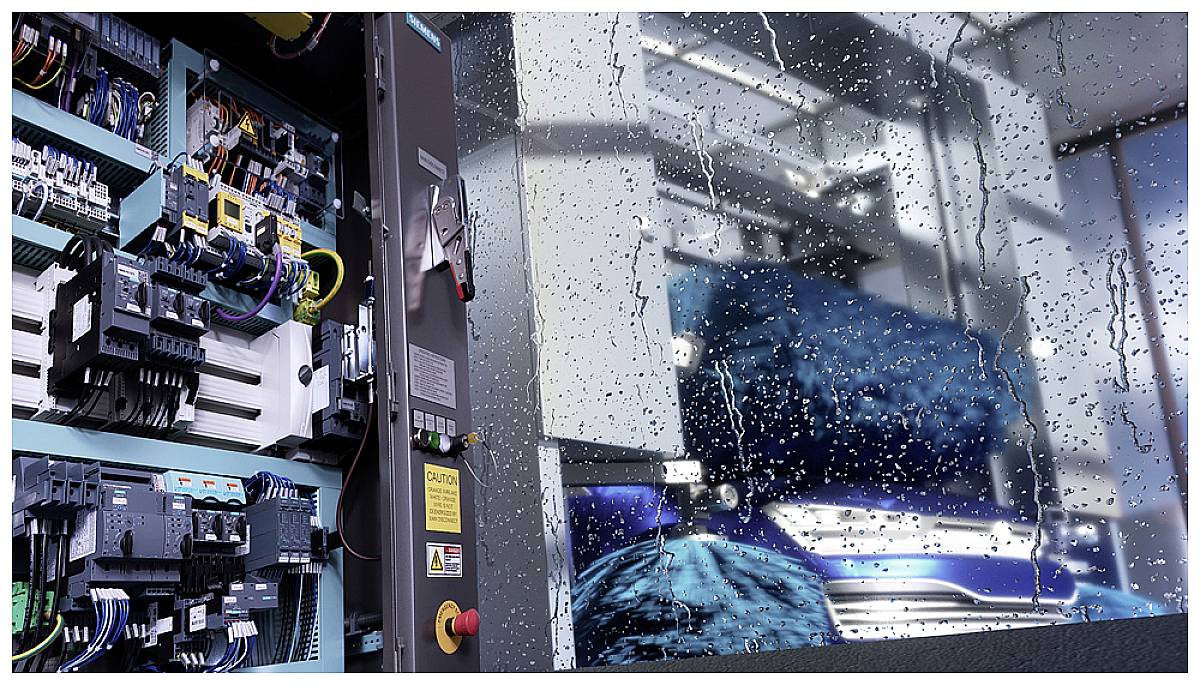

Et maskinrum med en åben kontrolpanel viser kompleks kabelføring og styringskomponenter. Regnen hamrer mod et vindue med udsigt over et fabriksanlæg.

Principdiagrammer og elektriske komponenter, mærket med numre og funktion. Forbindelsesstier mellem komponenterne er fremhævet.

Principdiagram for en kontaktor med spoletilslutninger A1 (+), A2 (-) og skiftekontakter 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.

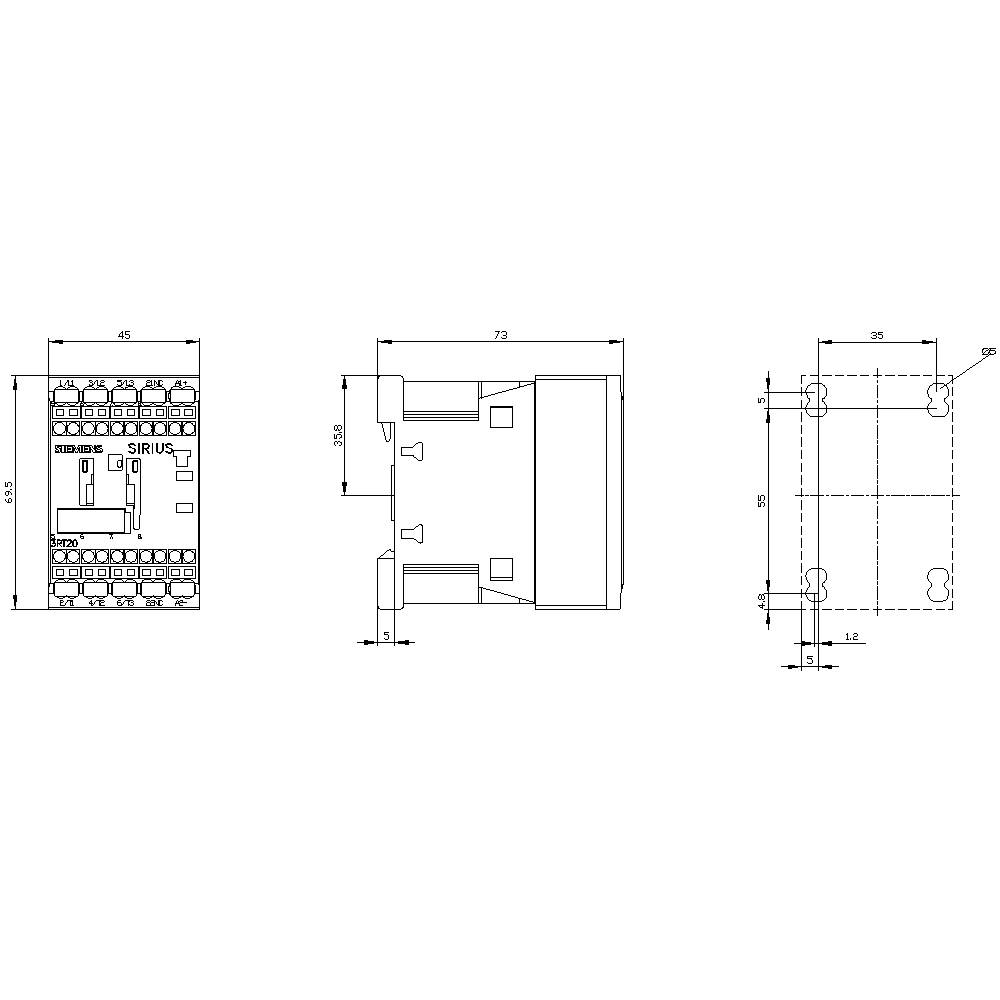

Teknisk tegning af en elektronisk enhed: Front-, side- og bagvisning med nøjagtige dimensioner i millimeter.

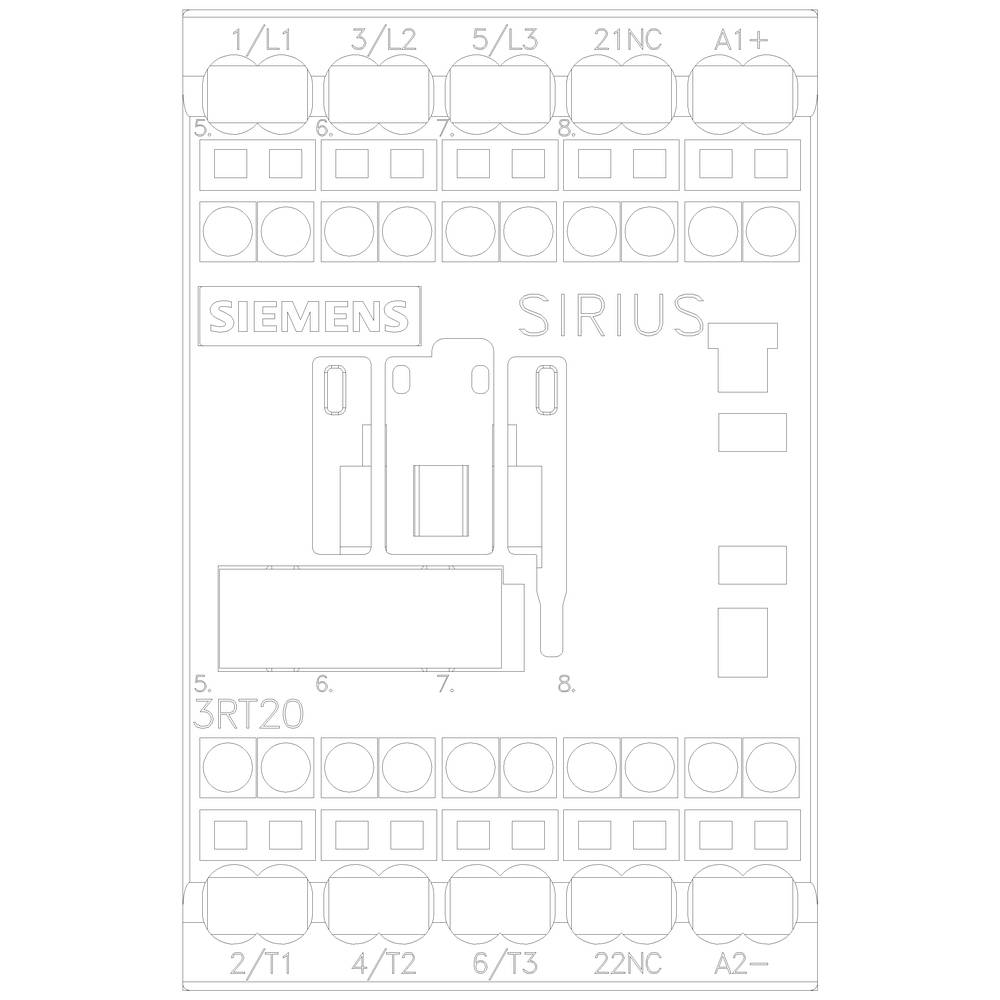

Koblingsskema for en Siemens SIRIUS kontaktor med tilslutningsklemmer og mærkninger. Hovedtilslutninger: L1, L2, L3. Hjælpetilslutninger: 21NC, 22NC.

1/6

Lignende billede

Produkttype

Kontaktor

Poltal

3-polet

Nominel spænding

690 V/AC

Effekt

4 kW

Tilslutning

Fjedertræk-tilslutnng

Datablad (PDF)

Hurtig levering man. 12. okt.

28 stk.

Antal

stk.

Total (263,20 kr. / stk.r)

279,20 kr.

-6 %

263,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Spændingsart: DC
Ledertværsnit enkelttrådet eller flertrådet: 4 mm²
Ledertværsnit fintrådet: 2,5 mm²

Produkttype: Kontaktor

Type: 3RT2016-2BB42

Størrelse: S00

Poltal: 3-polet

Kontakttype: 3 x afbryder

Hjælpekontakttype: 1 x brydekontakt

Nominel spænding: 690 V/AC

Styrespænding (min.): 24 V/DC

Styrespænding (maks): 24 V/DC

Styrespænding-område: 24 - 24 V/DC

Koblingsspænding (max.): 690 V/AC

Kontinuerlig strøm (maks.): 9 A

: 4 kW

Passer til mærkerne: Siemens

Passer til serie: Siemens Sirius serie

Specifikationer: med hjælpekontakt

Monteringstype: Snap-fastgørelse
Skruefastgørelse

Tilslutning: Fjedertræk-tilslutnng

Mekanisk levetid: 3000 0000

: IP20

Min. Temperatur: -25 °C

Maks. temperatur: +60 °C

Bredde: 45 mm

H: 70 mm

D: 73 mm

Dim.: (L x B x H) 150 cm x 45 mm x 70 mm

Indhold: 1 stk

RoHS-godkendt: Ja

L: 150 cm

Vægt: 320 g

: TRUE

: 4 kW

: 3

: 1

: 9 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 3.677

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Effekt

Nominel spænding

Siemens 3RT2016-2BB42 Kontaktor 3 x afbryder 4 kW 690 V/AC med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1700739

Hurtig levering man. 12. okt.

28 stk.Conrad Electronic

denne artikel

4 kW

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

263,20 kr.^*

Siemens 3RT2015-1AB01 Kontaktor 3 x afbryder 690 V/AC med hjælpekontakt Passer til mærkerne (relæ): Siemens Single 1 stk

Artikel nr.:1749917

Levering man. 19. okt.

Conrad Electronic

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

335,20 kr.^*

Siemens 3RT2015-1AP01 Kontaktor 3 x afbryder 3 kW 230 V/AC 7 A med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1431023

Hurtig levering man. 12. okt.

25 stk.Conrad Electronic

3 kW

230 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

295,20 kr.^*

Siemens 3RT2015-1AP02 Kontaktor 3 x afbryder 3 kW 230 V/AC 7 A med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1431140

Hurtig levering man. 12. okt.

12 stk.Conrad Electronic

3 kW

230 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

263,20 kr.^*

Siemens 3RT2015-1BB41 Kontaktor 3 x afbryder 3 kW 24 V/DC 7 A med hjælpekontakt Passer til mærkerne (relæ): Siemens Piece 1 stk

Artikel nr.:1431141

Hurtig levering man. 12. okt.

29 stk.Conrad Electronic

3 kW

24 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

247,20 kr.^*

Siemens 3RT2015-1BB42 Kontaktor 3 x afbryder 3 kW 24 V/DC 7 A med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1431115

Hurtig levering man. 12. okt.

40 stk.Conrad Electronic

3 kW

24 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

247,20 kr.^*

Siemens 3RT2015-1BB44-3MA0 Kontaktor 3 x afbryder 3 kW 690 V/AC med hjælpekontakt Passer til mærkerne (relæ): Siemens Piece 1 stk

Artikel nr.:1730331

Hurtig levering man. 12. okt.

2 stk.Conrad Electronic

3 kW

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

375,20 kr.^*

Siemens 3RT2015-1FB41 Kontaktor 3 x afbryder 690 V/AC med diode Passer til mærkerne (relæ): Siemens Piece 1 stk

Artikel nr.:1730339

Hurtig levering man. 12. okt.

4 stk.Conrad Electronic

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

351,20 kr.^*

Siemens 3RT2015-2AP01 Kontaktor 3 x afbryder 3 kW 690 V/AC med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1730363

Hurtig levering man. 12. okt.

4 stk.Conrad Electronic

3 kW

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

335,20 kr.^*

Siemens 3RT2015-2BB42 Kontaktor 3 x afbryder 3 kW 690 V/AC med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1730507

Hurtig levering man. 12. okt.

12 stk.Conrad Electronic

3 kW

690 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

247,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 1700739 Siemens 3RT2016-2BB42 Kontaktor 3 x afbryder 4 kW 690 V/AC med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1700739 Siemens 3RT2016-2BB42 Kontaktor 3 x afbryder 4 kW 690 V/AC med hjælpekontakt Passer til mærkerne (relæ): Siemens 1 stk

Beskrivelse

Effektbeskyttelse, AC-3e/AC-3, 9 A, 4 kW / 400 V, 3-polet, DC 24 V, hjælpekontakter: 1 Ö, fjedertræktilslutning, størrelse: S00 effektbeskyttelse SIRIUS 3RT2 til kobling af motorer.
Beskyttelserne 3RT2 er en del af SIRIUS systemmodulet med sine optimalt afstemte produkter. De overbeviser med stor ydelse ved kompakt konstruktion og høj kontaktpålidelighed. De kan kombineres på mange forskellige måder med andre komponenter i forbrugerforgreningen. Mange af enhedskombinationerne er blevet testet fra fabrikken. Kontaktorer giver den optimale tilslutning til styringen til enhver anvendelse (parallel, via ASIeller IO-link). Integrerede hjælpekontakter reducerer kompleksiteten af din opbygning. Fronttilslutningerne muliggør enkel trådføring. Beskyttelserne 3RT2 er klimafaste og godkendt verden over (for eksempel IEC og UL/CSA) og IE3/IE4ready.
De fås i forskellige størrelser og i et stort effektområde inden for AC- og DC-betjening. Ud over skruetilslutningsteknik har apparaterne også konstant med fjedertilslutningstilslutning til en hurtig, vedligeholdelsesfri og vibrationssikker tilslutning til rådighed.
Det omfattende tilbehør, som for eksempel hjælpekontakt, hjælpudløser og så videre er ensartet til alle størrelser. De tilgængelige forbindelsesmoduler, funktionsmoduler og indføringssystemet SIRIUS 3RV29 reducerer ledningsindsatsen betydeligt.
Effektkontaktene 3RT2 løsner den gennemprøvede serie 3RT1 (op til 55 kW).
Enkel, effektiv, altid aktuel - SIRIUS-systembyggesættet.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
