Name: Siemens 3RA2434-8XH32-1NB3 Stjerne-trekant-kombination 3 x afbryder 690 V/AC Passer til mærkerne (relæ): Siemens 1 stk
Brand: Siemens
SKU: 1745863
Availability: BackOrder

Trepolet kontaktor med forskellige tilslutningsmuligheder, primært til styring af elektriske motorer i industrielle applikationer.

En person skærer et stykke træ på en rundsav. Træspåner flyver, mens save skærer gennem træet.

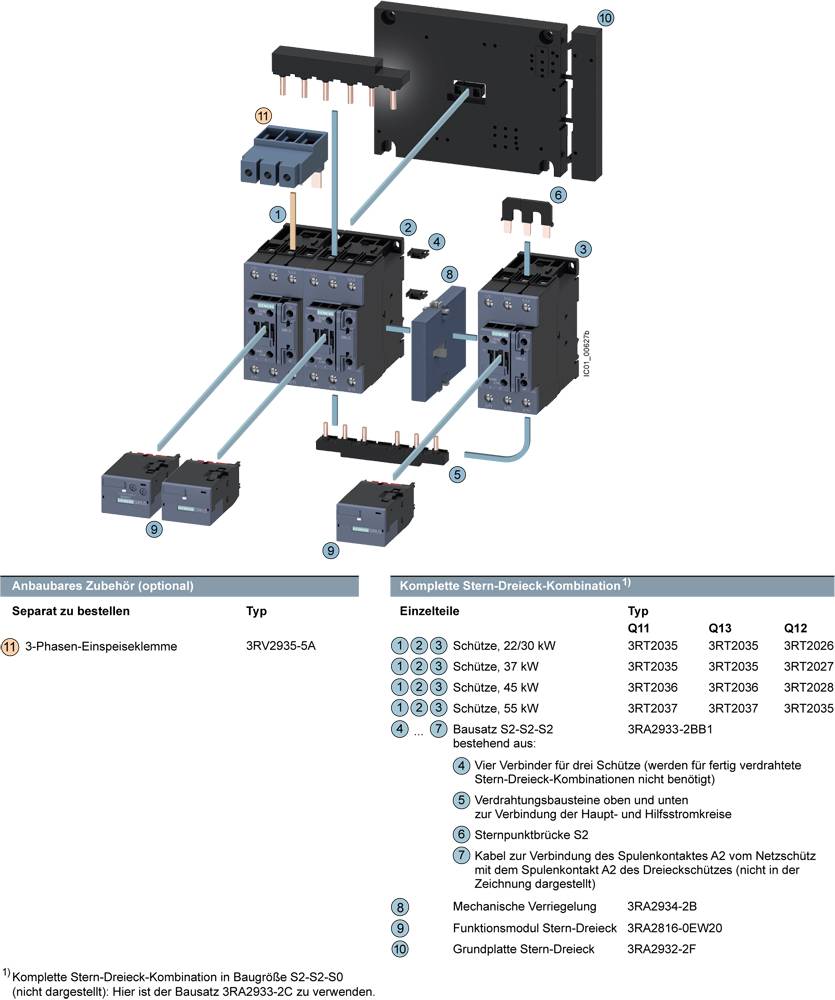

Diagrammet viser elektriske komponenter og deres forbindelser. Hovedprodukter: Basisenhed og 3-faset indføringsklemme. Forskellige koblingselementer er fremhævet.

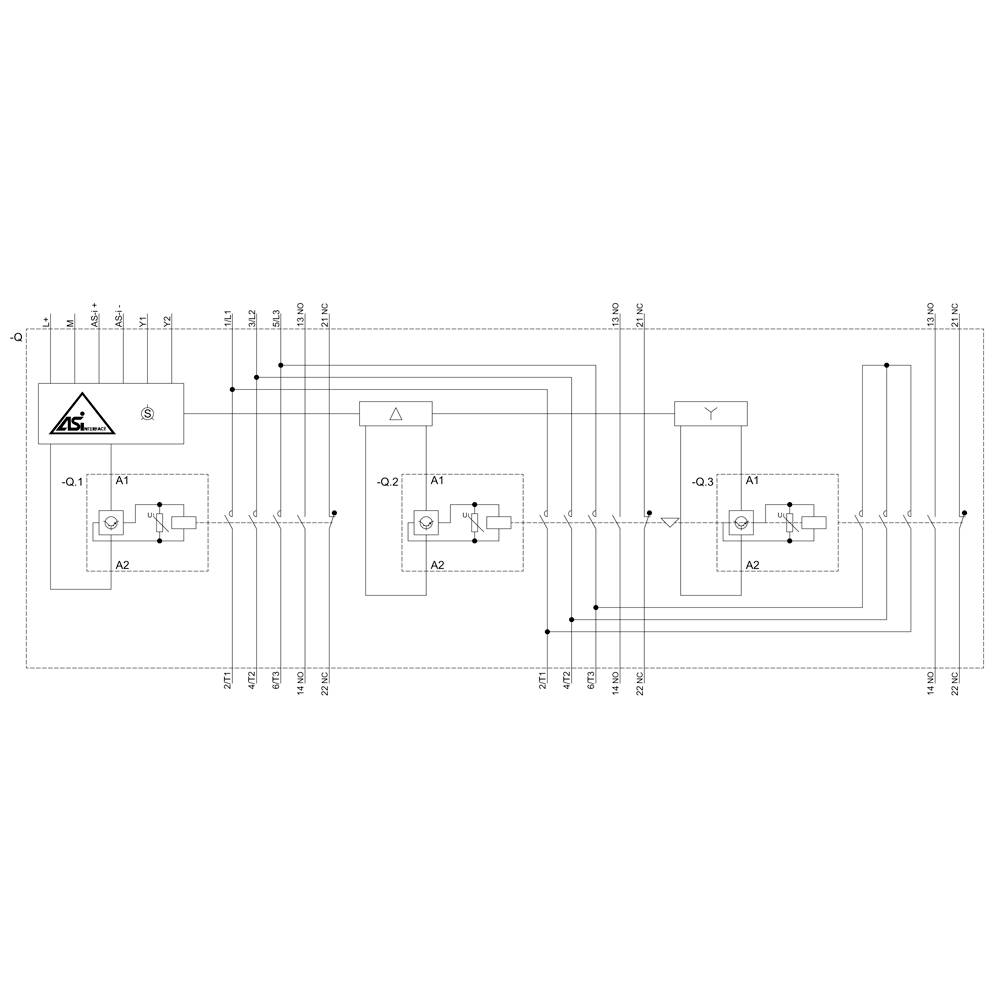

Elektrisk kredsløbsdiagram med switches, relæer og ledningsforbindelser. Delta- og stjernekonfigurationer er markeret.

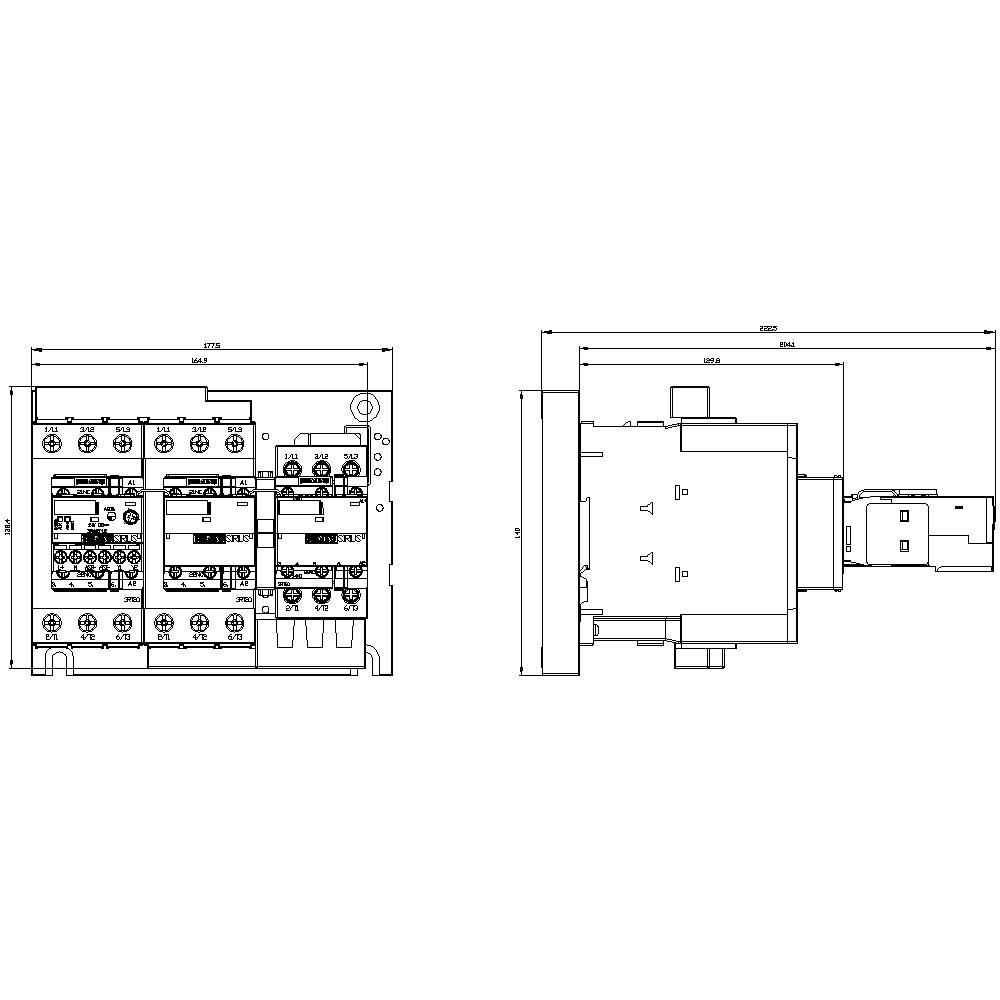

Teknisk tegning af en elektrisk kontakt med dimensioner, set oppefra til venstre og set fra siden til højre. Indeholder tilslutningsdetaljer.

1/5

Lignende billede

Produkttype

Stjerne-trekant-kombination

Poltal

3-polet

Nominel spænding

690 V/AC

Tilslutning

Skruer

Type

3RA2434-8XH32-1NB3

Datablad (PDF)

Levering tors. 5. nov.

Antal

stk.

Total (6.632,00 kr. / stk.r)

7.832,00 kr.

-15 %

6.632,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Mekanisk kontaktor

Vigtig information

Tekniske specifikationer

Spændingsart: AC/DC
Ledertværsnit enkelttrådet eller flertrådet: 10 mm²
Ledertværsnit fintrådet: 35 mm²

Produkttype: Stjerne-trekant-kombination

Type: 3RA2434-8XH32-1NB3

Størrelse: S2

Poltal: 3-polet

Kontakttype: 3 x afbryder

Nominel spænding: 690 V/AC

Koblingsspænding (max.): 690 V/AC

Passer til mærkerne: Siemens

Passer til serie: Siemens Sirius serie

Monteringstype: Skruefastgørelse

Tilslutning: Skruer

Mekanisk levetid: 1000 0000

: IP20

Min. Temperatur: -25 °C

Maks. temperatur: +60 °C

Bredde: 177.5 mm

H: 142 mm

D: 223 mm

Dim.: (B x H x T) 177.5 x 142 x 223 mm

Indhold: 1 stk

RoHS-godkendt: Ja

: Star-delta contactor

: 22 kW

: 3

: 0

: 65 A

: IP20

: Screw connection

: AC/DC

: Other

UKCA: Ikke relevant

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Effekt

Poltal

Produkttype

Nominel spænding

Belastningsstrøm

Siemens 3RA2315-8XB30-1AB0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744500

Levering ons. 21. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-1AF0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1704758

Levering ons. 21. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-1AH0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744501

Levering ons. 21. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-1AK6 Vendebeskyttelseskombination 3 x afbryder 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1699327

Levering ons. 21. okt.

Conrad Electronic

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-1AP0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1702108

Levering man. 19. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

680,00 kr.^*

Siemens 3RA2315-8XB30-1BB4 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1699328

Levering man. 19. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Siemens 3RA2315-8XB30-1BW4 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens Piece 1 stk

Artikel nr.:1699329

Levering ons. 21. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Siemens 3RA2315-8XB30-2AB0 Vendebeskyttelseskombination 3 x afbryder 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744502

Levering ons. 21. okt.

Conrad Electronic

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-2AF0 Vendebeskyttelseskombination 3 x afbryder 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744503

Levering ons. 21. okt.

Conrad Electronic

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-2AH0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744504

Levering ons. 21. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 1745863 Siemens 3RA2434-8XH32-1NB3 Stjerne-trekant-kombination 3 x afbryder 690 V/AC Passer til mærkerne (relæ): Siemens 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1745863 Siemens 3RA2434-8XH32-1NB3 Stjerne-trekant-kombination 3 x afbryder 690 V/AC Passer til mærkerne (relæ): Siemens 1 stk

Beskrivelse

Stjerne-trekant-kombination AS-i AC-3, 22/30 kW/400 V, DC 24 V 3-polet, størrelse S2 skruetilslutning elektrisk og mekanisk låseanordning 3 S + 3 O integreret Stjerne-trekant-kombination SIRIUS 3RA24 til skånsom start af vekselstrøm asynkron motorer. Stjerne-trekant-kombination 3RA24 er en kontrolleret og fra fabrikken formonterede kombination af tre beskytter 3RT2, de allerede færdigt forbundet samt mekanisk og elektrisk er låst. Der tilmed medfølgende funktion modul med integreret styre logik og tidsindstilling erstatter den komplette ledningsføring i kontrol-kredsløbet. Du er klimafast, verdens godkendt (for Eksempel IEC og UL/CSA) og IE3/IE4 ready. Den Stern-Dreick-kombinationer 3RA24 er med AC- og DC-betjening i størrelserne S00 til S3 fås. Du skrue- og federzuganschlusstechnik til montering på DIN-skinne eller skruefastgørelse. Desuden er konstruktioner for tilslutning til IO-Link eller AS-interface. Tilbehøret på kontaktor 3RT2 er kontinuerlig til alle størrelser og kan også anvendes til beskyttelse af kombinationer. Stjerne-trekant-kombinationer 3RA24 løsne den velkendte serie 3RA14. Enkelt, effektiv, altid aktuelt - af SIRIUS byggesystem.

OBS! Denne produkttekst er maskinoversat.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
