Name: Siemens 3RA2426-8XH32-1BB4 Stjerne-trekant-kombination 3 x afbryder 690 V/AC Passer til mærkerne (relæ): Siemens 1 stk
Brand: Siemens
SKU: 1745860
Availability: BackOrder

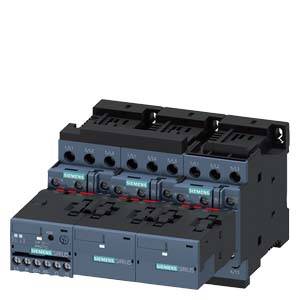

Elektrisk kontakt med tre enheder, mærket 'Siemens', i en modulvisning. Hovedemne: elektrisk switching og distribution.

En person saves et stykke træ med en rundsav. Træspåner flyver rundt, hvilket viser arbejdets dynamik.

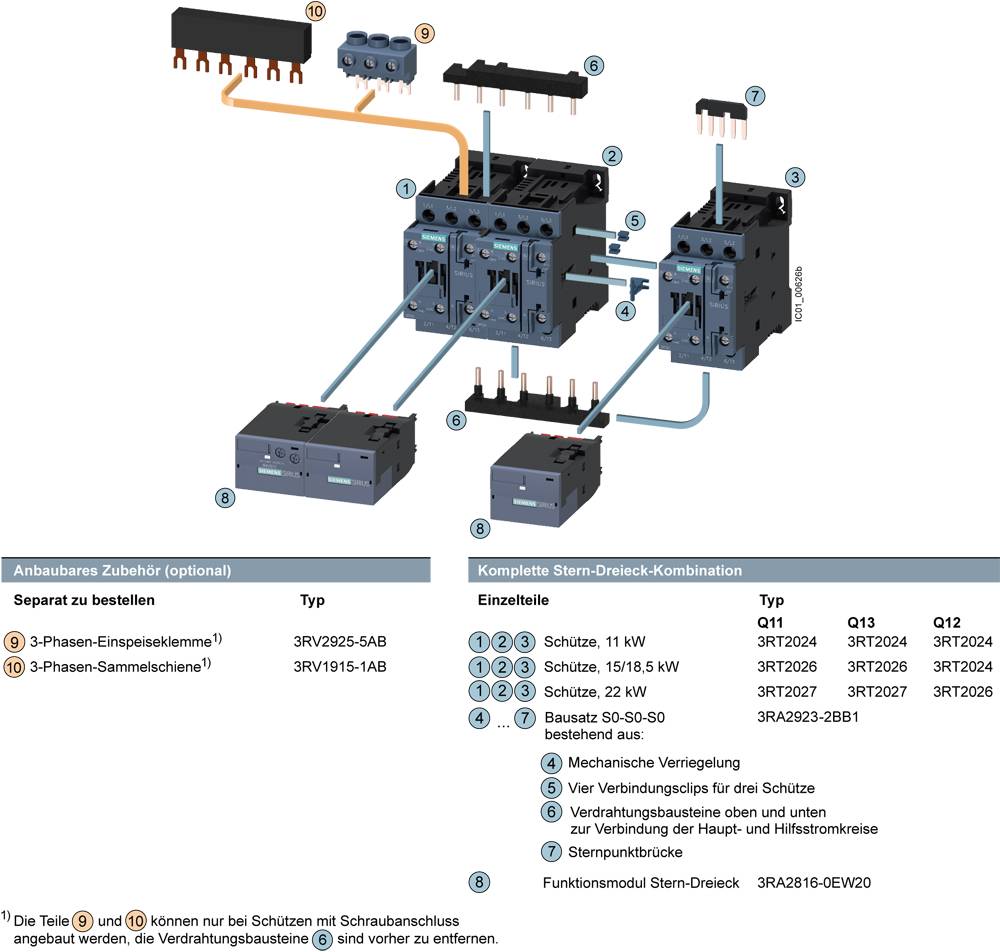

Skematisk fremstilling af en komplet stjerne-trekant-kombination med kontaktorer og tilbehør. Indeholder typer og varenumre.

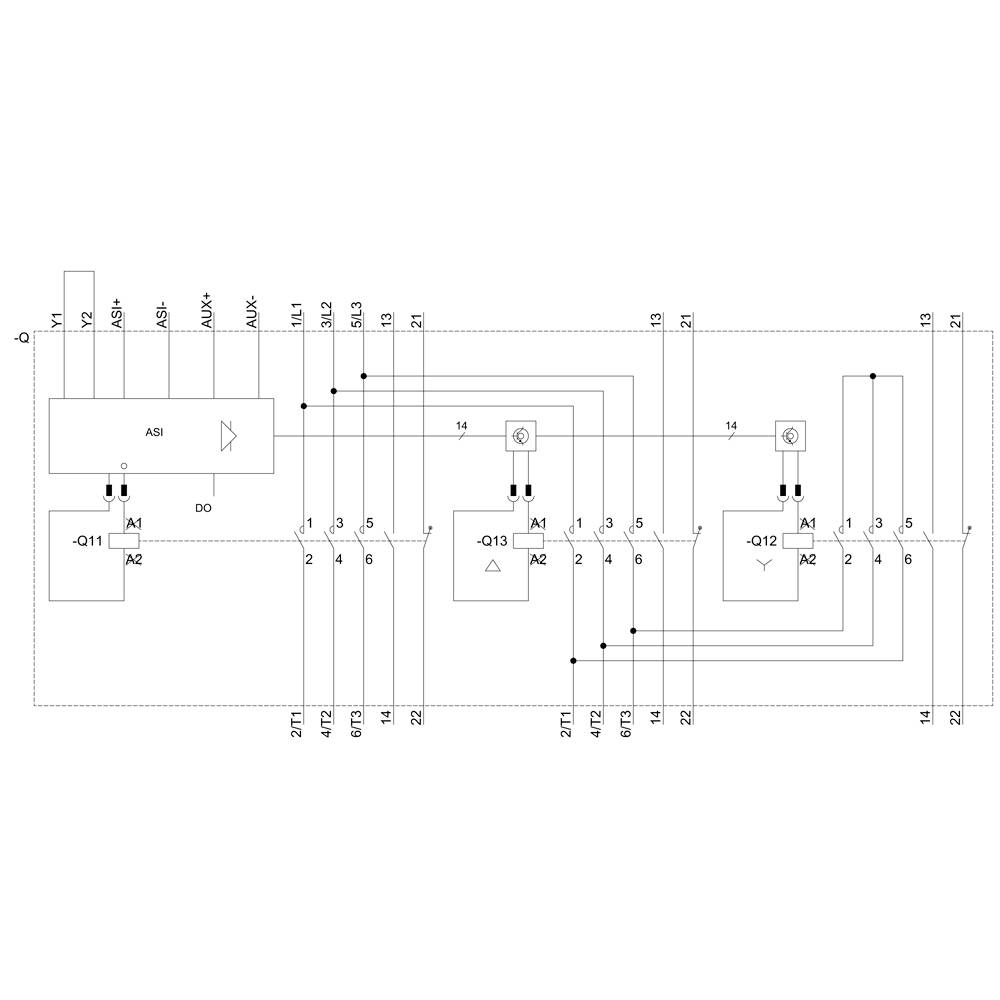

Principdiagram for et elektrisk styresystem med komponenterne AS, DO, -Q11, -Q12 og -Q13, forbundet gennem kabler og tilslutninger.

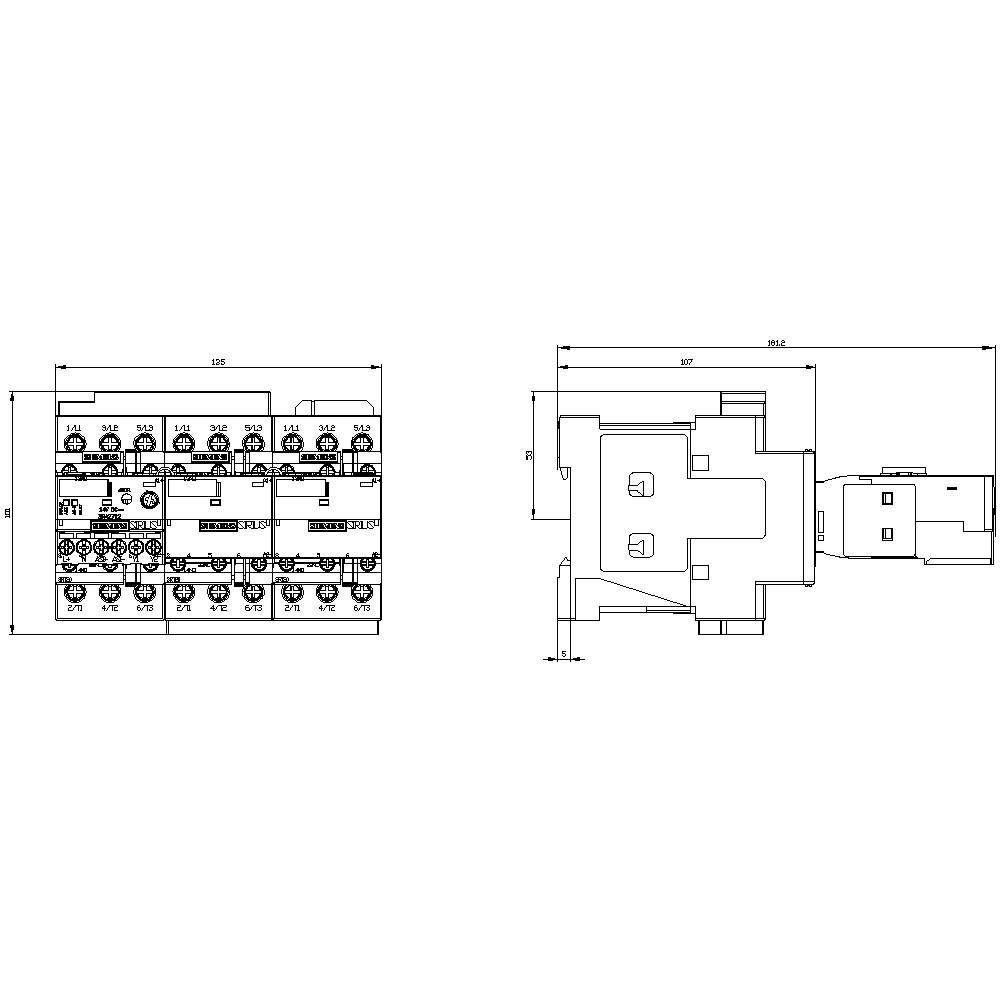

Teknisk tegning af en elektrisk kontaktorenhed med detaljerede mål. Viser for- og sidevisning.

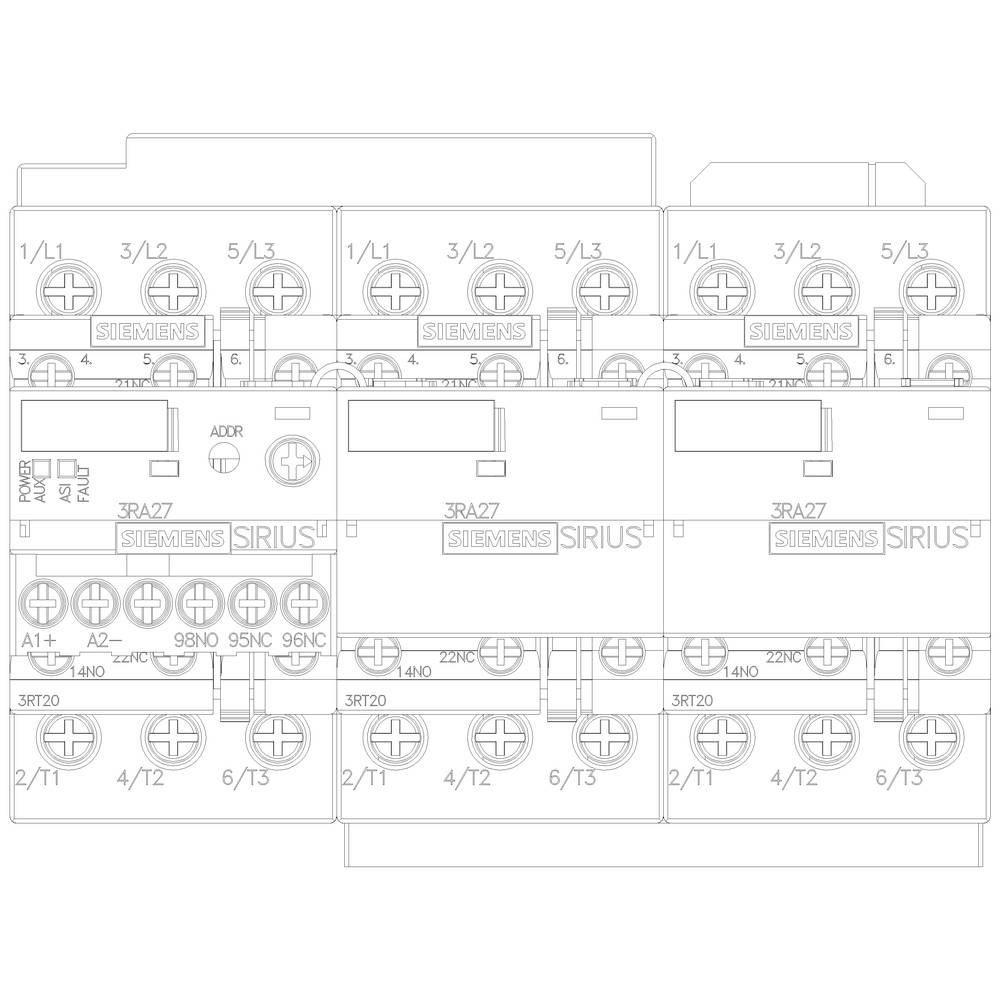

Et teknisk diagram viser ledningsføringen og tilslutningerne for Siemens SIRIUS styremodulerne.

1/6

Lignende billede

Produkttype

Stjerne-trekant-kombination

Poltal

3-polet

Nominel spænding

690 V/AC

Tilslutning

Skruer

Type

3RA2426-8XH32-1BB4

Datablad (PDF)

Levering tors. 5. nov.

Antal

stk.

Total (5.272,00 kr. / stk.r)

5.992,00 kr.

-12 %

5.272,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Mekanisk kontaktor

Vigtig information

Tekniske specifikationer

Spændingsart: DC
Ledertværsnit enkelttrådet eller flertrådet: 10 mm²
Ledertværsnit fintrådet: 10 mm²

Produkttype: Stjerne-trekant-kombination

Type: 3RA2426-8XH32-1BB4

Størrelse: S0

Poltal: 3-polet

Kontakttype: 3 x afbryder

Hjælpekontakttype: 3 x afbryder

Nominel spænding: 690 V/AC

Styrespænding (maks): 24 V/DC

Styrespænding-område: 24 V/DC (max)

Koblingsspænding (max.): 690 V/AC

Passer til mærkerne: Siemens

Passer til serie: Siemens Sirius serie

Monteringstype: Snap-fastgørelse
Skruefastgørelse

Tilslutning: Skruer

Mekanisk levetid: 1000 0000

: IP20

Min. Temperatur: -25 °C

Maks. temperatur: +60 °C

Bredde: 135 mm

H: 101 mm

D: 181 mm

Dim.: (B x H x T) 135 x 101 x 181 mm

Indhold: 1 stk

RoHS-godkendt: Ja

: Star-delta contactor

: 22 kW

: 3

: 0

: 50 A

: IP20

: Screw connection

: DC

: Other

UKCA: Ikke relevant

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Effekt

Poltal

Produkttype

Nominel spænding

Belastningsstrøm

Siemens 3RA2315-8XB30-1AB0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744500

Levering ons. 21. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-1AF0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1704758

Levering ons. 21. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-1AH0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744501

Levering ons. 21. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-1AK6 Vendebeskyttelseskombination 3 x afbryder 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1699327

Levering ons. 21. okt.

Conrad Electronic

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-1AP0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1702108

Levering man. 19. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

680,00 kr.^*

Siemens 3RA2315-8XB30-1BB4 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1699328

Levering man. 19. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Siemens 3RA2315-8XB30-1BW4 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens Piece 1 stk

Artikel nr.:1699329

Levering ons. 21. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Siemens 3RA2315-8XB30-2AB0 Vendebeskyttelseskombination 3 x afbryder 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744502

Levering ons. 21. okt.

Conrad Electronic

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-2AF0 Vendebeskyttelseskombination 3 x afbryder 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744503

Levering ons. 21. okt.

Conrad Electronic

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Siemens 3RA2315-8XB30-2AH0 Vendebeskyttelseskombination 3 x afbryder 3 kW 690 V/AC 6.1 A Passer til mærkerne (relæ): Siemens 1 stk

Artikel nr.:1744504

Levering ons. 21. okt.

Conrad Electronic

3 kW

3-polet

Vendebeskyttelseskombination

690 V/AC

6.1 A

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

632,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 1745860 Siemens 3RA2426-8XH32-1BB4 Stjerne-trekant-kombination 3 x afbryder 690 V/AC Passer til mærkerne (relæ): Siemens 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 1745860 Siemens 3RA2426-8XH32-1BB4 Stjerne-trekant-kombination 3 x afbryder 690 V/AC Passer til mærkerne (relæ): Siemens 1 stk

Beskrivelse

Stjerne-trekant-kombination AS-i AC-3, 22 kW/400 V Afslut for at afslutte procedure DC 24 V 3-polet, størrelse S0 skruetilslutning elektrisk og mekanisk låseanordning 3 S + 3 O integreret Stjerne-trekant-kombination SIRIUS 3RA24 til skånsom start af vekselstrøm asynkron motorer. Stjerne-trekant-kombination 3RA24 er en kontrolleret og fra fabrikken formonterede kombination af tre beskytter 3RT2, de allerede færdigt forbundet samt mekanisk og elektrisk er låst. Der tilmed medfølgende funktion modul med integreret styre logik og tidsindstilling erstatter den komplette ledningsføring i kontrol-kredsløbet. Du er klimafast, verdens godkendt (for Eksempel IEC og UL/CSA) og IE3/IE4 ready. Den Stern-Dreick-kombinationer 3RA24 er med AC- og DC-betjening i størrelserne S00 til S3 fås. Du skrue- og federzuganschlusstechnik til montering på DIN-skinne eller skruefastgørelse. Desuden er konstruktioner for tilslutning til IO-Link eller AS-interface. Tilbehøret på kontaktor 3RT2 er kontinuerlig til alle størrelser og kan også anvendes til beskyttelse af kombinationer. Stjerne-trekant-kombinationer 3RA24 løsne den velkendte serie 3RA14. Enkelt, effektiv, altid aktuelt - af SIRIUS byggesystem.

OBS! Denne produkttekst er maskinoversat.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
