Name: Schneider Electric TM171OBM22R Udvidelsesmodul 24 V/DC
Brand: Schneider Electric
SKU: 2913071

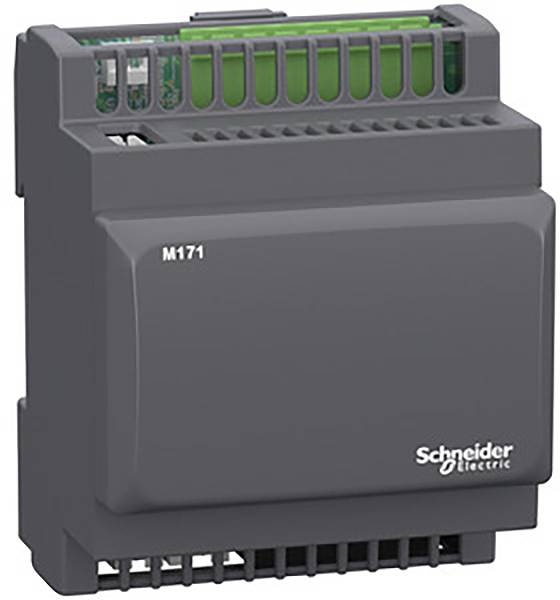

Et gråt elektronisk styringsmodul fra Schneider Electric, model M171, med flere tilslutninger på toppen.

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Udvidelsesmodul

Antal analoge indgange max.: 5

Antal analoge udgange max.: 5

Antal digitale indgange max.: 6

Antal indgange max.: 11

Antal udgange max.: 11

Antal relæ-udgange max.: 6

Antal transistor-udgange max.: 1

Driftsspænding: 24 V/DC

Type: TM171OBM22R

Produc.-delnr.: TM171OBM22R

: 70.2

: Compact

: 87 mm

: 61.7 mm

: FALSE

: FALSE

: 6

: 6

: 5

: 3

: AC/DC

: Other

: 0.512 kB

: 0.3 ms

: FALSE

: 0

: 0

: 0

: 1

: 0

: 0

: 1

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: FALSE

: TRUE

: FALSE

: TRUE

: None

: None

: TRUE

: FALSE

: FALSE

: FALSE

: FALSE

: 0

: 0

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: 5

: 0

: None

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: FALSE

: None

: FALSE

: FALSE

: FALSE

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2913071 Schneider Electric TM171OBM22R Udvidelsesmodul 24 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2913071 Schneider Electric TM171OBM22R Udvidelsesmodul 24 V/DC

Information

Information 2913071 Schneider Electric TM171OBM22R Udvidelsesmodul 24 V/DC

Beskrivelse

SPS-styringen Modicon M171 i optimised udførelse er designet til enkle og kompakte anvendelser fra HVAC-maskiner og pumpautomation. Takket være den lille konstruktion kan den anvendes pladsbesparende. Styringen har i alt 22 integrerede i/O, heraf 6 digitale og 5 konfigurerbare (U/i/T) analoge indgange, 6 digitale, 5 konfigurerbare (U/i/PWM/PPM) analoge udgange. Integreret Modbus SL interface, som også muliggør Remote-download. Spændingsforsyningssikres via 24 VDC eller 12 VAC op til 24 VAC. De digitale udgange er udført som relæ (2A / 230VAC). En udgang er udført som Open Collector. Tilslutningerne sker ved hjælp af aftagelige skrueklemmelister (medfølger ikke). Montering på 35 mm din-skinne. Programmeres med gratis software EcoStruxure Machine Expert - HVAC. Certificeret i henhold til CE, cURus (UL recognized), CSA, EAC, RCM, RoHS Kina.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
