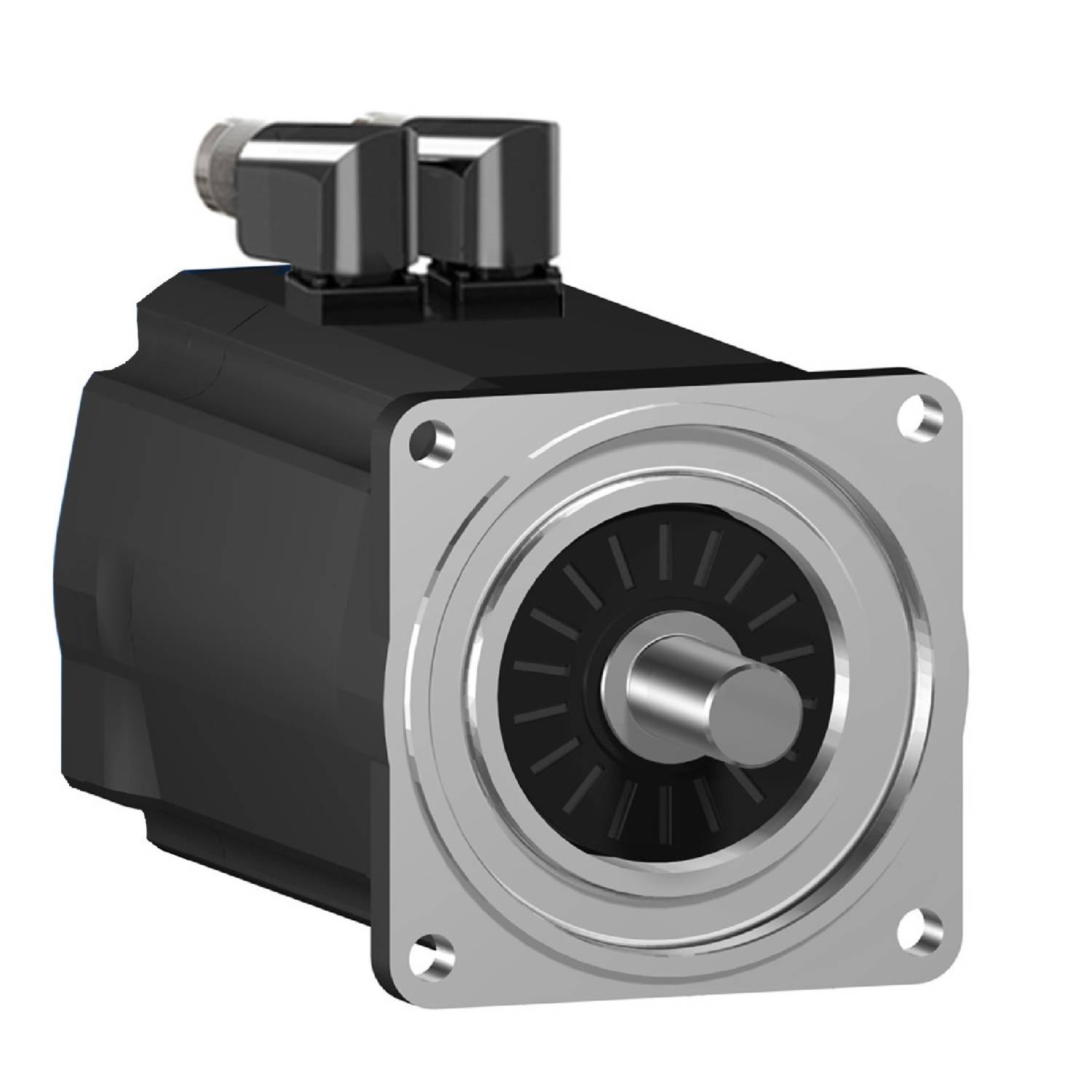

Schneider Electric Servomotor SH31403P12A2100 27.8 Nm Shaft Diameter: 24 mm
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Antal
Total (27.912,00 kr. / stk.r)
27.912,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Tekniske specifikationer
- Vinkel
90°
- Statisk moment
27.8 Nm
- Aksel-Ø
24 mm
- Produc.-delnr.
SH31403P12A2100
- Type
SH31403P12A2100
- Flangemål
140 mm
- Nominel effekt
3430 W
- Aksel-dia.
24 mm
- Nominelt drejningsmoment
90.2 Nm
Rotary current synchronous motor
AC/DC
230 V
3
Other
0
Other
Other
Other
0
0
0
FALSE
FALSE
None
FALSE
Other
Other
Other
Other
FALSE
Other
Other
FALSE
27.8
- UKCA
Ja
- Produkttype
Servomotor
Dokumenter og downloads
Datablad
Datablad 2932602 Schneider Electric Servomotor SH31403P12A2100 27.8 Nm Shaft Diameter: 24 mm
Datablad 2932602 Schneider Electric Servomotor SH31403P12A2100 27.8 Nm Shaft Diameter: 24 mm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2932602 Schneider Electric Servomotor SH31403P12A2100 27.8 Nm Shaft Diameter: 24 mm
Information
Information 2932602 Schneider Electric Servomotor SH31403P12A2100 27.8 Nm Shaft Diameter: 24 mm
Information 2932602 Schneider Electric Servomotor SH31403P12A2100 27.8 Nm Shaft Diameter: 24 mm
Beskrivelse
Lexium SH3 servomotor. Denne SH3-serie til AC-servomotorer har et lavt rotorrotationsmoment, som giver en høj accelerationsevne for dynamisk anvendelse. Takket være viklingsteknologien opnås en højere effekttæthed i kompakt udførelse. Denne servo har et nominelt konstant moment på 27,8 Nm og opnår et spidsmoment på 90,2 Nm. Det nominelle omdrejningstal afhængigt af forsyningsspændingen er op til 3600 omdr./min. Der opnås en spændingsafhængig nominel effekt på op til 3430 W. den indbyggede encoder er udført som multiturn med 128 periodder/omdrejning (128x1024x4096) som SinCos Hiperface. Den elektriske tilslutning sker via stikforbindelser 2x M23, vinklet og drejelig med 90°. Til fastgørelse er motorflangen 140 mm. Drivakslen har en diameter på 24 mm. Akselenden er udført med pasfeder og opfylder beskyttelsesklasse IP65. Motorkabinettet opfylder kapslingsklassen IP65. Der er ingen holdebremse. For drift af synkronmotoren anbefales servoforstærkeren fra Lexium-serien Lexium 52 & Lexium 62.
