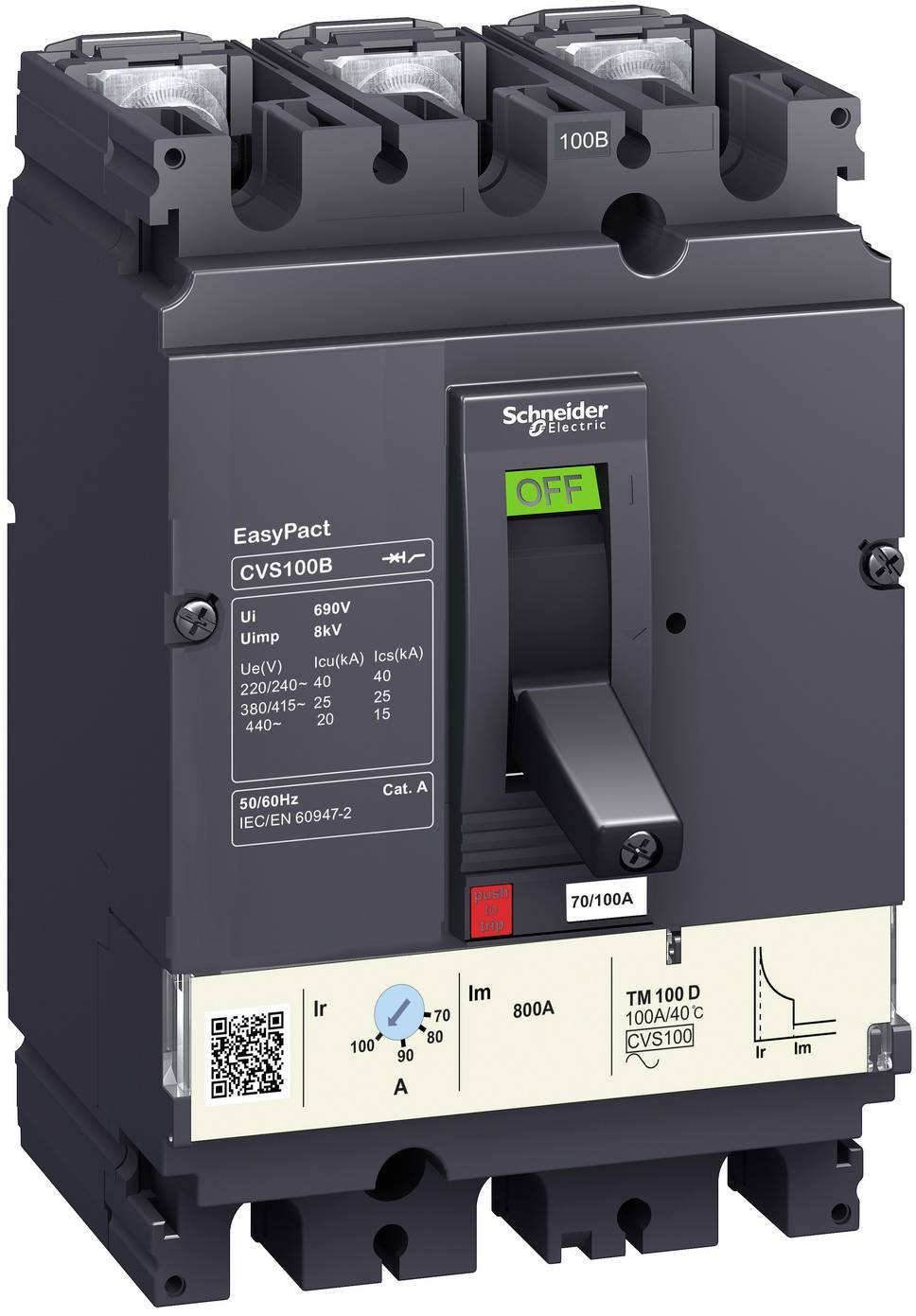

Schneider Electric LV510335 Effektafbryder 1 stk Indstillingsområde (strøm): 0 - 63 A Koblingsspænding (max.): 440 V/AC
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Effektafbryder
Indstillingsområde strøm
63 A
Emballage-type
Piece
Type
LV510335
Indstillingsområde strøm (min.)
0 A
Datablad (PDF)
Tekniske specifikationer
- Forbindelsestype hovedstrømkreds: Skruetilslutning
- Antal hjælpekontakter som veksler: 0
- Betjeningselementets udførelse: Tværpind
- Kontinuerlig mærkestrøm IU: 100 A.
- Dimensioneret kortslutningslækstrøm ICU ved 400 V, 50 Hz: 36 kA
- Mærkespænding: 440-440 V.
- Indstillingsområde for uforrentede kortslutningsudløsere: 500-500 A.
- Egnet til montering på din-skinne: nej
- Apparatbatteritype: Indbygningsenhed til indbygning i indbygningsteknik
- Montering på din-skinne valgfrit: nej
- Integreret beskyttelse mod jordkortslutning: nej
- Komplet apparat med beskyttelsesenhed: Ja
- Med Udløsningsalarm: Ja
- Med integreret underspændingsudløser: nej
- Motordrev er integreret: nej
- Motordrev, valgfrit: nej
- Tilslutningsposition for hovedstrømkreds: Foran
- Tabseffekt 7.62 W
- Overbelastningsudløser strømindstilling 0-63 A.
- Emballage-type
Piece
- Produkttype
Effektafbryder
- Type
LV510335
- Indstillingsområde strøm (min.)
0 A
- Indstillingsområde strøm
63 A
- Indstillingsområde (strøm)
0 - 63 A
- Poltal
3-polet
- Koblingsspænding (max.)
440 V/AC
- Monteringstype
Fastindbygning
IP40
- D
86 mm
- Bredde
105 mm
- H
161 mm
- Dim.
(B x H x T) 105 x 161 x 86 mm
- Indhold
1 stk
- Poltal
3
100 A
FALSE
3
0-63 A
0
440-440 V
7.62 W
IP40
Front side
FALSE
Screw connection
Wing knob
TRUE
36 kA
500-500 A
FALSE
FALSE
FALSE
Built-in device fixed built-in technique
FALSE
TRUE
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3755321 Schneider Electric LV510335 Effektafbryder 1 stk Indstillingsområde (strøm): 0 - 63 A Koblingsspænding (max.): 440 V/AC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3755321 Schneider Electric LV510335 Effektafbryder 1 stk Indstillingsområde (strøm): 0 - 63 A Koblingsspænding (max.): 440 V/AC
Beskrivelse
EasyPact CVS100F er en 3-polet effektafbryder med fast montering med høj ydelse og økonomisk besparende funktionalitet. Det er det optimale valg til beskyttelse af små og mellemstore bygninger. Frakoblingsevnen (ICU) udgør 36kA rms ved 415VAC 50/60Hz. Driftsspændingen udgør 440VAC 50/60Hz. Dette produkt er udstyret med en termisk magnetisk udløser (TMD) med 63 A nominel strøm. TMD-udløseren giver en indstillelig termisk overbelastningsbeskyttelse og en fast magnetisk beskyttelse. Denne 3-polede variant (105 mm x 161mm x 86mm) kan udstyres med en lang række valgfrie funktioner og tilbehør. EasyPact CVS100F opfylder de internationale standarder (IEC 60947, CCC, EAC). Den kan installeres i koblingsanlæg i isoleringsklasse II, da det er en enhed på forsiden i klasse II (IEC 60664-1).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
