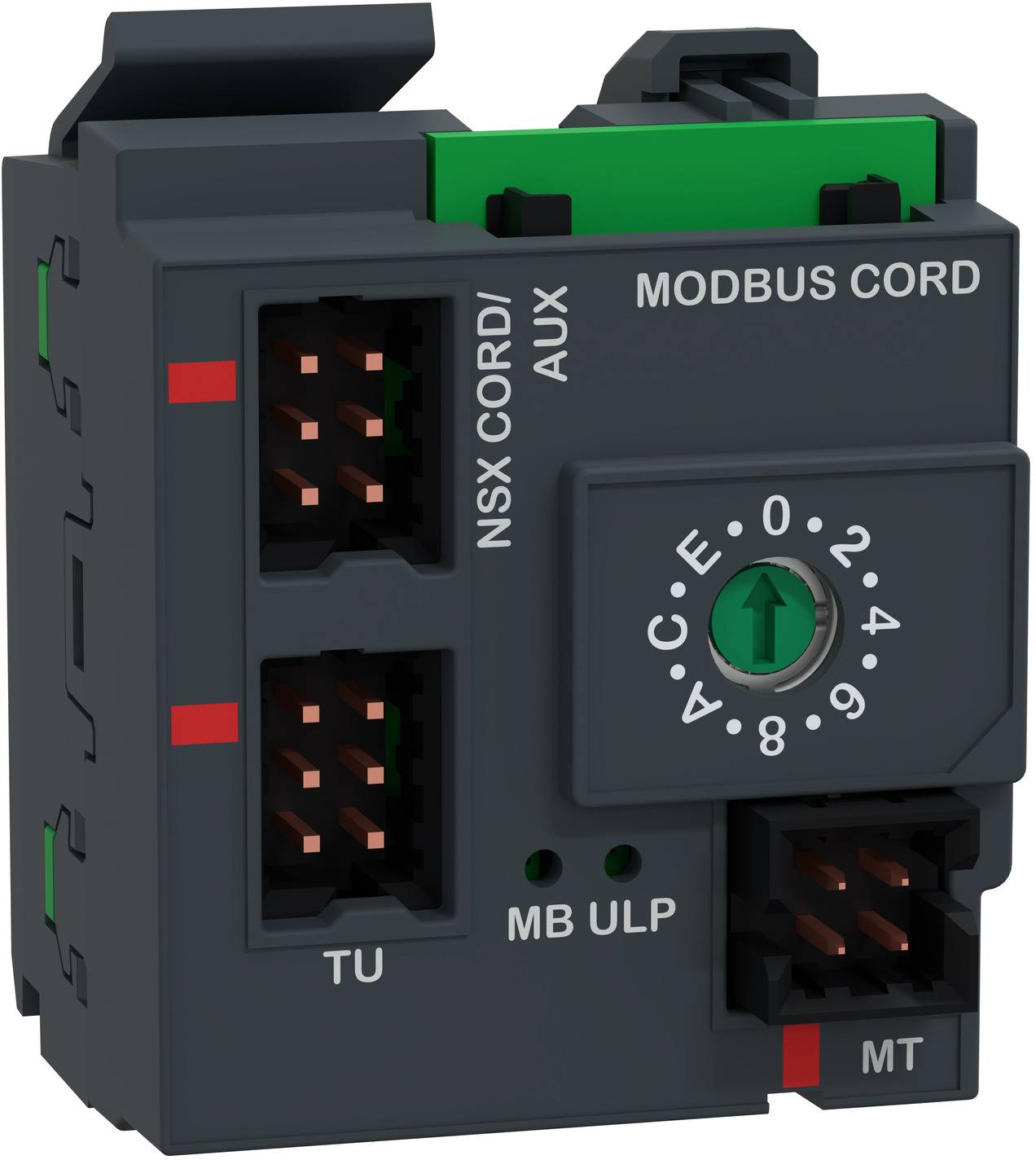

Schneider Electric LV434220 LV434220 Udvidelsesmodul
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Antal HW-grænseflader CAN: 0
- Antal HW-grænseflader Industrial Ethernet: 0
- Antal HW-interfaces parallel: 0
- Antal HW-interfaces seriel RS-232: 0
- Antal HW-interfaces seriel RS-422: 0
- Antal HW-interfaces seriel RS-485: 0
- Antal HW-grænseflader seriel TTY: 0
- Antal HW-grænseflader andre: 4
- Antal HW-grænseflader USB: 0
- Antal HW-grænseflader Wireless: 0
- Antal interfaces PROFINET: 0
- Eksplosionsbeskyttelsestekategori for gas: Uden
- Eksplosionsbeskyttelsestekategori for støv: Uden
- Feltbustilslutning mulig via separate buskobler: nej
- Frontmontering mulig: nej
- Trådløs standard Bluetooth: nej
- Trådløs standard eGPRS: nej
- Trådløs standard GPRS: nej
- Trådløs standard GSM: nej
- Trådløs standard LTE: nej
- Trådløs standard UMTS: nej
- Trådløs standard WLAN 802.11: nej
- Egnet til sikkerhedsfunktioner: nej
- IO-link-Master: nej
- Med potentialadskillelse: nej
- Performance-niveau iht. en ISO 13849-1: Uden
- Rack-montering mulig: nej
- SIL iht. IEC 61508: Uden
- Spændingstype for forsyningsspænding: DC
- Systemkomponent: nej
- Bæreskinnemontering mulig: nej
- Understøtter protokol for AS-Interface Safety at Work: nej
- Understøtter protokol for ASI: nej
- Understøtter protokol for CAN: nej
- Understøtter protokol for data-Highway: nej
- Understøtter protokol for DeviceNet: nej
- Understøtter protokol for DeviceNet Safety: nej
- Understøtter protokol for EtherCAT: nej
- Understøtter protokol for Ethernet/IP: nej
- Understøtter protokol for Foundation Fieldbus: nej
- Understøtter protokol for INTERBUS: nej
- Understøtter protokol for INTERBUS-Safety: nej
- Understøtter protokol for KNX: nej
- Understøtter protokol for LON: nej
- Understøtter protokol for modbus: Ja
- Understøtter protokol for PROFIBUS: nej
- Understøtter protokollen for PROFINET CBA: nej
- Understøtter protokollen for PROFINET IO: nej
- Understøtter protokol for PROFILDA: nej
- Understøtter protokol for SafetyBUS p: nej
- Understøtter protokol for SERCOS: nej
- Understøtter protokol for andre bussystemer: Ja
- Understøtter protokollen for SCONET: nej
- Understøtter protokol for TCP/IP: nej
- Forsyningsspænding DC 24-24 V.
- Væg-/direkte montering mulig: nej
- Certificeret til UL-fareområdet Division 1: nej
- Certificeret til UL-fareområdet Division 2: nej
- Certificeret til UL-fareområdet gruppe A (acetylen): nej
- Certificeret til UL-fareområde gruppe B (brint): nej
- Certificeret til UL-fareområde gruppe C (ethylen): nej
- Certificeret til UL-fareområde gruppe D (propan): nej
- Certificeret til UL-fareområde gruppe E (metalstøv): nej
- Certificeret til UL-risikoområdet gruppe F (støv indeholdende kulstof): nej
- Certificeret til UL-fareområde gruppe G (ikke ledende støv): nej
- Certificeret til UL-fareområde klasse i: nej
- Certificeret til UL-fareområde klasse II: nej
- Certificeret til UL-fareområde klasse III: nej
- Tilhørende driftsmidler (ex ia): nej
- Tilhørende driftsmidler (ex ib): nej
- Produkttype
Udvidelsesmodul
- H
34 mm
- Bredde
27.4 mm
IP20
- Type
LV434220
- Produc.-delnr.
LV434220
- Dim.
(B x H x T) 27.4 x 34 x 29.25 mm
- D
29.25 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3755265 Schneider Electric LV434220 LV434220 Udvidelsesmodul
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3755265 Schneider Electric LV434220 LV434220 Udvidelsesmodul
Beskrivelse
Melden og styreenheden er med integreret modbus- og ULP-kommunikation til Compact NSX effektafbryder. Den valgfri BSCM Modbus SL/ULP-modul til Compact NSX bruges til registrering af enhedsmeddelelser og styring af enheden. Den fungerer som omformer mellem de analoge udgange på apparatmeldekontakterne (OF, SD, SDE) og de digitale kommunikationsfunktioner. Det er nødvendigt til kommunikation af statusindikatorer, styringer og målinger. BSCM er installeret inde i effektafbryderen bag frontafdækningen. Den har et integreret modbus-interface, der tilsluttes en Modbus-hub for at forbinde Modbus-forbindelsen med hinanden. Tilslutningen til eksterne ettemet- eller modbus-interfaces (IFE/IFM) sker via NSX-kablet i ULP-tilstand. Driftsspændingen for Modbus SL/ULP-modulet BSCM er 24 VDC.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
