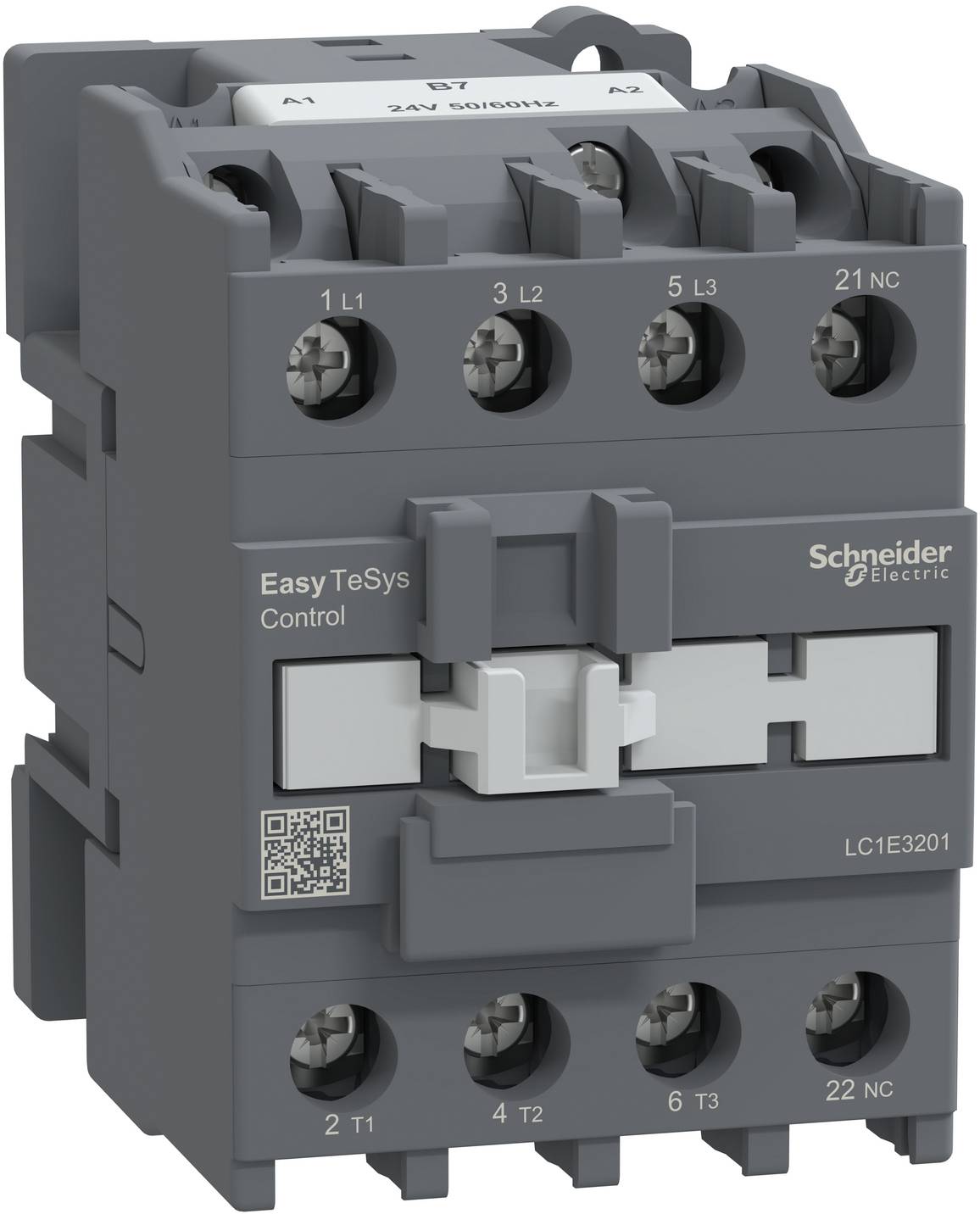

Schneider Electric LC1E3201B7 Effektbeskyttelse 3 x afbryder 15 kW med hjælpekontakt 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Effektbeskyttelse
Poltal
3-polet
Effekt
15 kW
Tilslutning
Skrueklemme
Type
LC1E3201B7
Datablad (PDF)
Tekniske specifikationer
- Forbindelsestype hovedstrømkreds: Skruetilslutning
- Antal hjælpekontakter som sluttekontakt: 0
- Antal hjælpekontakter som åbner: 1
- Antal sluttekontakter som hovedkontakter: 3
- Antal åbner som hovedkontakter: 0
- Mærkeeffekt ved AC-3, 400 V: 15 kW
- Nominel driftsstrøm IE ved AC-1, 400 V: 50 A.
- Nominel driftsstrøm IE ved AC-3, 400 V: 32 A.
- Mærkeforsyningsspænding AC 50 Hz: 24-24 V.
- Mærkeforsyningsspænding AC 60 Hz: 24-24 V.
- Driftsspænding AC 50 Hz: 690-690 V
- Driftsspænding AC 60 Hz: 690-690 V
- Egnet til rækkemontering: nej
- Spændingsart til aktivering: AC
- Produkttype
Effektbeskyttelse
- Type
LC1E3201B7
- Poltal
3-polet
- Kontakttype
3 x afbryder
- Hjælpekontakttype
1 x brydekontakt
- Styrespænding (min.)
24 V/AC
- Styrespænding (maks)
24 V/AC
- Styrespænding-område
24 - 24 V/AC
- Koblingsspænding (max.)
690 V/AC
- Kontinuerlig strøm (maks.)
50 A
15 kW
- Specifikationer
med hjælpekontakt
- Monteringstype
DIN-skinne
- Tilslutning
Skrueklemme
- Min. Temperatur
-5 °C
- Maks. temperatur
55 °C
- Bredde
56 mm
- H
84 mm
- D
86 mm
- Dim.
(B x H x T) 56 x 84 x 86 mm
- Indhold
1 stk
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3755001 Schneider Electric LC1E3201B7 Effektbeskyttelse 3 x afbryder 15 kW med hjælpekontakt 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3755001 Schneider Electric LC1E3201B7 Effektbeskyttelse 3 x afbryder 15 kW med hjælpekontakt 1 stk
Beskrivelse
Easy TYS Control kontaktor 3-polet til motoranvendelser op til 32 kW 440 V. It tilbyder en 24V 50/60Hz AC spole, 1NC indbyggede hjælpekontakter, effekt- og styretilslutninger med skrueklemmer. 56mm bredde for standarddriftshastigheder op til 1800 cyklusser pr. time. Det har standard-pålidelighed og lang levetid med 1 mio. Cyklusser for elektrisk levetid AC-3 og 8 mio. Cyklusser for mekanisk levetid. Det kan anvendes ved driftstemperaturer fra -5°C til 55°C og monteres på din-skinne, ingen derating op til 3000 m højde. Multi-standard-certificeret (IEC, CCC, EAC) og RoHS/REACH-konform.
