Schneider Electric LC1D18ABL Effektbeskyttelse 3 x afbryder med diode Piece 1 stk købe

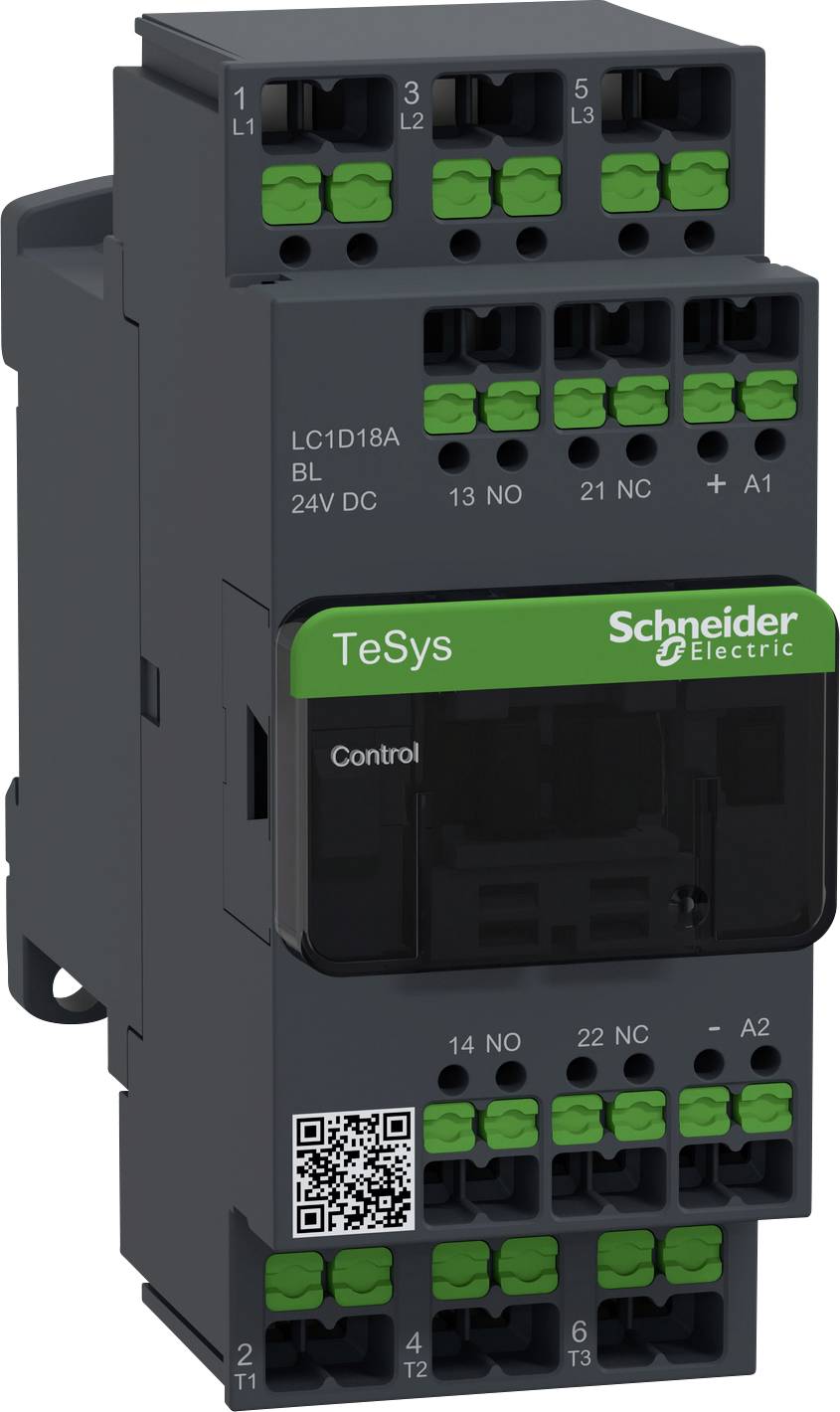

En sort-grøn kontaktor fra Schneider Electric, model TeSys. Den viser mange tilslutninger, egnet til styringsprogram.

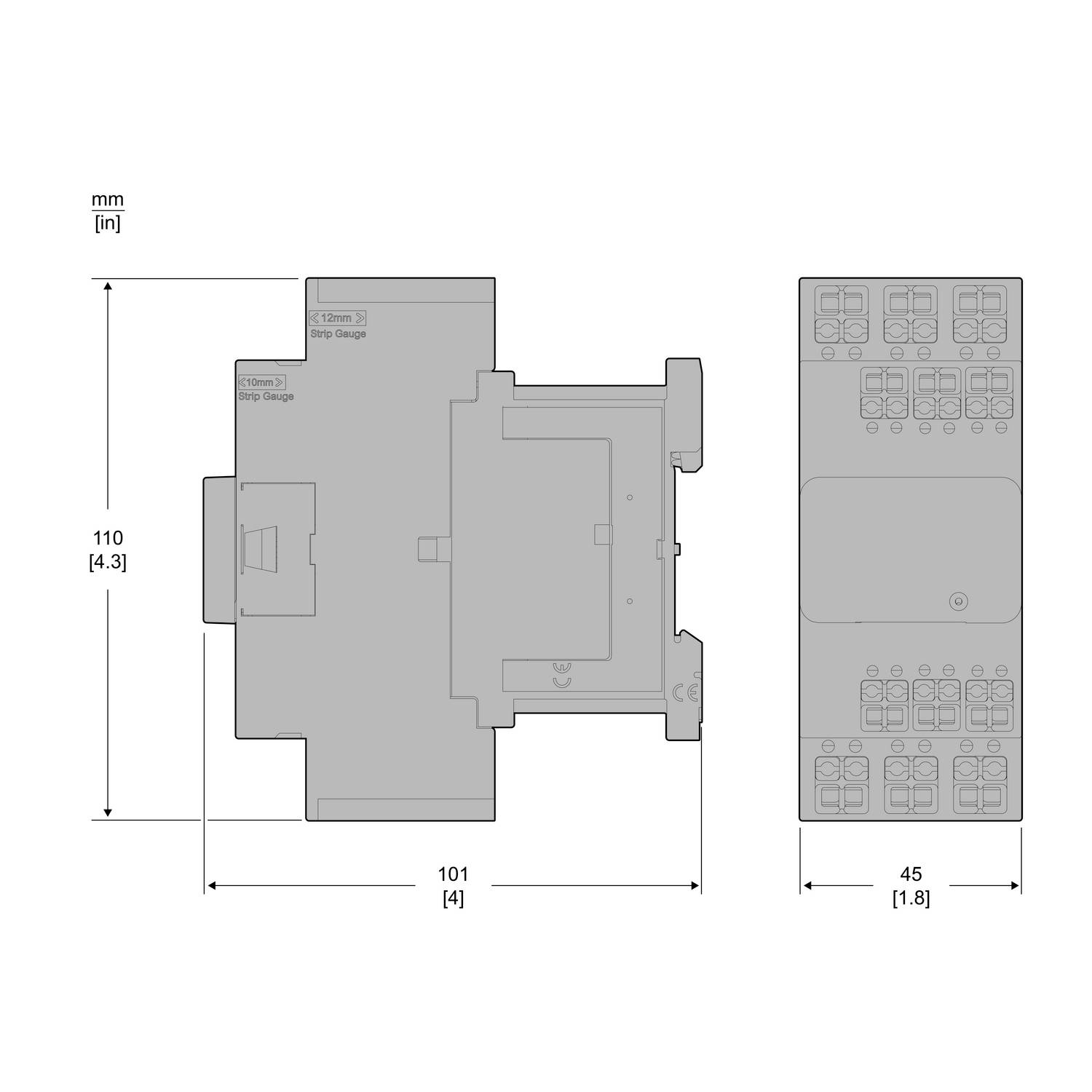

Ledningsdiagram for et rektangulært apparat med dimensioner: Højde 110 mm, bredde 101 mm, dybde 45 mm. Set oppefra og fra siden.

1/2

Produkttype

Effektbeskyttelse

Poltal

3-polet

Tilslutning

Snap-in

Emballage-type

Piece

Type

LC1D18ABL

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Emballage-type: Piece

Produkttype: Effektbeskyttelse

Type: LC1D18ABL

Poltal: 3-polet

Kontakttype: 3 x afbryder

Styrespænding (maks): 24 V/DC

Styrespænding-område: 24 V/DC (max)

Koblingsspænding (max.): 400 V/AC

Kontinuerlig strøm (maks.): 32 A

Specifikationer: med diode

Tilslutning: Snap-in

: IP20

Bredde: 45 mm

H: 110 mm

D: 101 mm

Dim.: (B x H x T) 45 x 110 x 101 mm

Indhold: 1 stk

: 45 mm

: 110 mm

: 101 mm

: FALSE

: 7.5 kW

: 3

: 0

: 1

: 1

: 18 A

: 32 A

: 24-24 V

: Other

: DC

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 3412608 Schneider Electric LC1D18ABL Effektbeskyttelse 3 x afbryder med diode Piece 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3412608 Schneider Electric LC1D18ABL Effektbeskyttelse 3 x afbryder med diode Piece 1 stk

Beskrivelse

Effektbeskyttelse TeSys Deca. 3-polet, 3 sluttekontakter. Ekstra hjælpekontakter- 1 lukker + 1 åbner, mærkeeffekt ved AC-3, 400 V 7,5 kW, mærkedriftsstrøm IE ved AC-3, 400 V 18 A, spole 24 V DC. Mål (BxHxD) 45x110x95 mm, vægt 0,32 kg. KATEGORI AC-3, AC-1, AC-4. Integreret bidirektionalt Amplitudefærdiode. Hurtig, sikker og vedligeholdelsesfri strømforbindelse med Snake-tilslutningsklemme. Egnet til sikkerhedsformål ved hjælp af mekanisk forbundne kontakter og spejlkontakter.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
