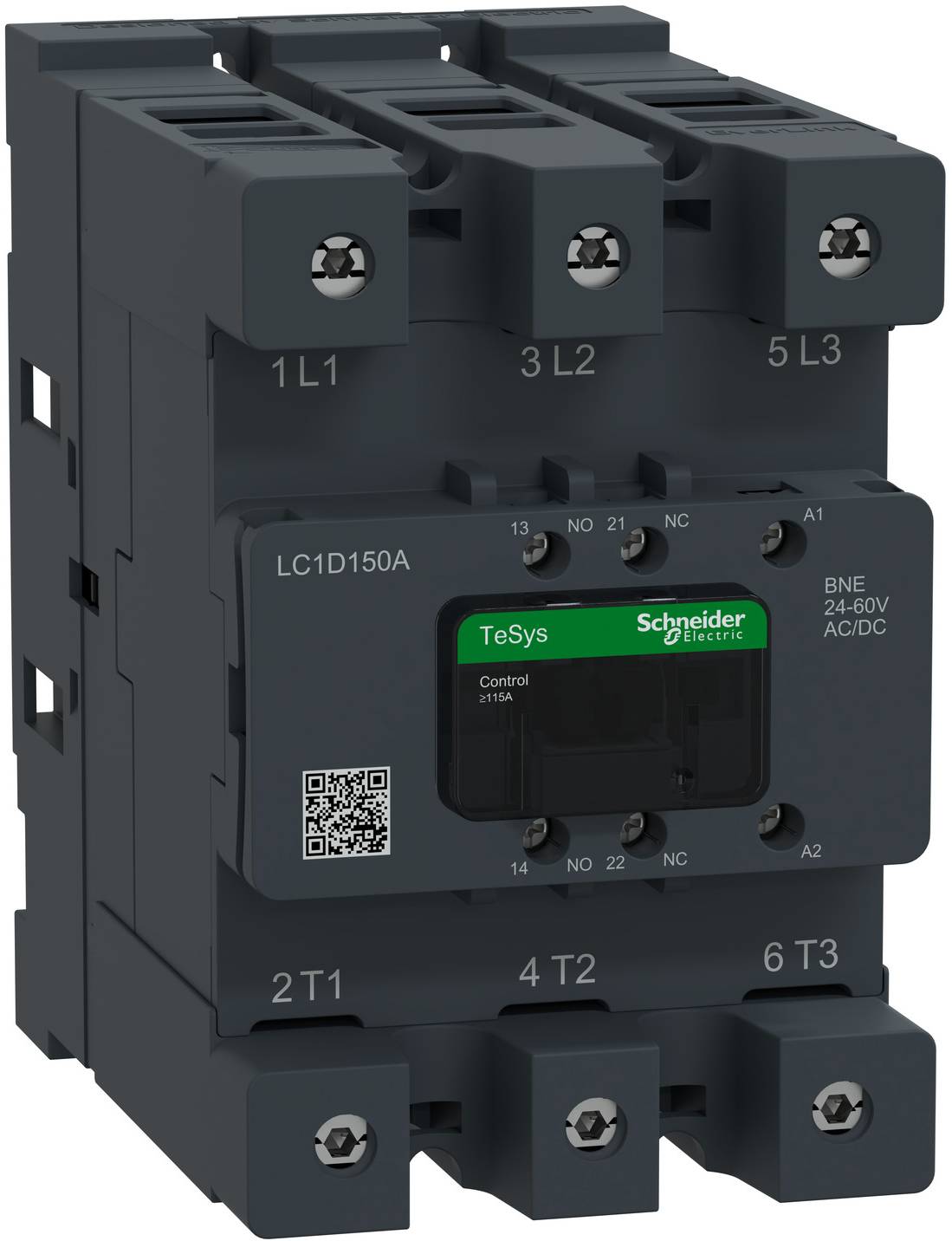

Schneider Electric LC1D150ABNE Effektbeskyttelse 3 x afbryder 75 kW med hjælpekontakt Piece 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Effektbeskyttelse
Poltal
3-polet
Effekt
75 kW
Emballage-type
Piece
Type
LC1D150ABNE
Datablad (PDF)
Tekniske specifikationer
- Forbindelsestype hovedstrømkreds: Skruetilslutning
- Antal hjælpekontakter som sluttekontakt: 1
- Antal hjælpekontakter som åbner: 1
- Antal sluttekontakter som hovedkontakter: 3
- Antal åbner som hovedkontakter: 0
- Mærkeeffekt ved AC-3, 400 V: 75 kW
- Mærkeeffekt ved AC-4, 400 V: 75 kW
- Nominel driftsstrøm IE ved AC-1, 400 V: 200 A.
- Nominel driftsstrøm IE ved AC-3, 400 V: 150 A.
- Nominel driftsstrøm IE ved AC-4, 400 V: 150 A.
- Mærkeforsyningsspænding AC 50 Hz: 24-60 V.
- Mærkeforsyningsspænding AC 60 Hz: 24-60 V.
- Mærkeforsyningsspænding DC: 24-60 V.
- Driftsspænding AC 50 Hz: 440-440 V
- Driftsspænding AC 60 Hz: 440-440 V
- Egnet til rækkemontering: nej
- Spændingstype til betjening: AC/DC
- Emballage-type
Piece
- Produkttype
Effektbeskyttelse
- Type
LC1D150ABNE
- Poltal
3-polet
- Kontakttype
3 x afbryder
- Koblingsspænding (min. )
440 V/AC
- Koblingsspænding (max.)
440 V/AC
- Kontinuerlig strøm (maks.)
200 A
75 kW
- Specifikationer
med hjælpekontakt
- Min. Temperatur
-40 °C
- Maks. temperatur
70 °C
- Bredde
97 mm
- H
152 mm
- D
155 mm
- Dim.
(B x H x T) 97 x 152 x 155 mm
- Indhold
1 stk
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3754924 Schneider Electric LC1D150ABNE Effektbeskyttelse 3 x afbryder 75 kW med hjælpekontakt Piece 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3754924 Schneider Electric LC1D150ABNE Effektbeskyttelse 3 x afbryder 75 kW med hjælpekontakt Piece 1 stk
Beskrivelse
TESYS Deca Advanced kontaktor, 3-polet (3NO) til anvendelse i kategori AC-3 op til 150A 75kW 400_440V. Den er udstyret med en elektronisk 24-60V AC/DC-bredbåndsspole, som har et lavere strømforbrug, samt integrerede 1NO+1NC-hjælpekontakter. Monteringspositionen er vilkårlig, og LRD43 kan monteres direkte under kontaktbeskyttelse. Driftstemperaturområdet ligger mellem -40 °C og 70 °C, og det kan installeres i højder op til 3000 m uden reduktion. Den er udviklet til krævende anvendelser med forbedret ydeevne under barske omgivelsesbetingelser som for eksempel salttåge, støv og kraftige stød. Målene er 152 mm x 97 mm x 155 mm (H x B x D). Den kompakte størrelse reducerer pladsbehovet. Enkel kabelføring med frontmonteret adgang til styrekreds forbedrer tilgængelighed og sikkerhed. Front IP20 og en forbedret robusthed for hovedstrømforbindelsen opnås via Everlink. Certificeret i henhold til flere standarder (CE, CB, CCC, cULus, KC, RCM). Entydigt QR-kode giver hurtig adgang til komplette produktdata.
