Name: Schneider Electric Frekvensomformer ATV320U06N4B 0.55 kW 3-faset
Brand: Schneider Electric
SKU: 2914138

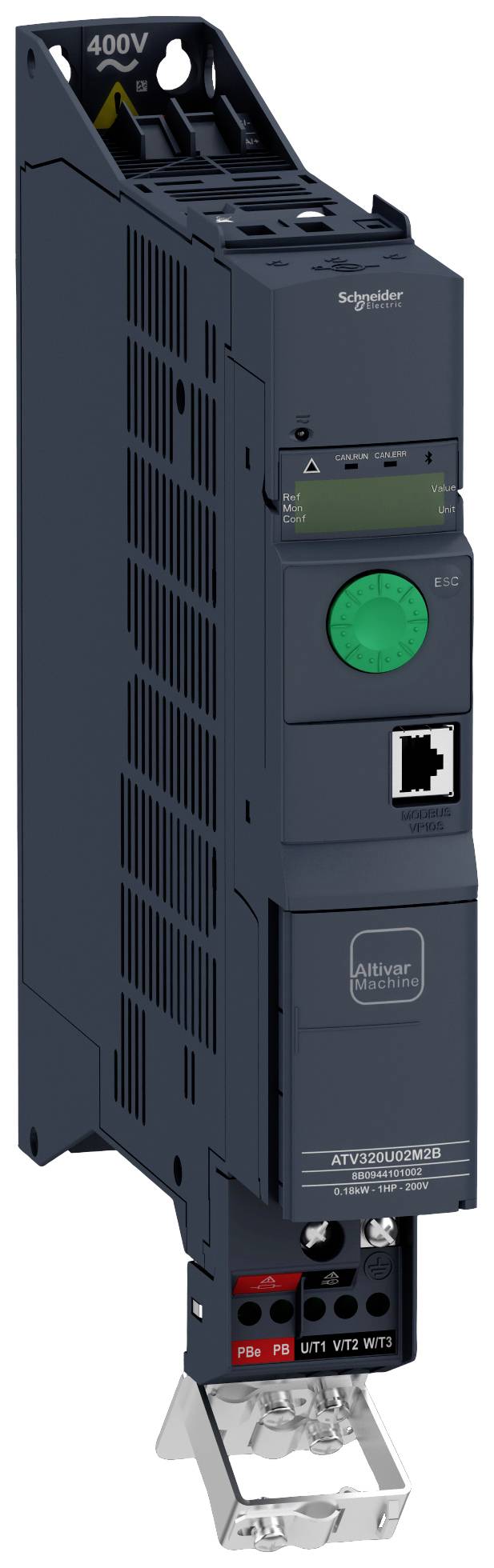

En sort elektrisk frekvensomformer med grøn indikatorlampe og Ethernet-tilslutning, 400V; vist fra siden.

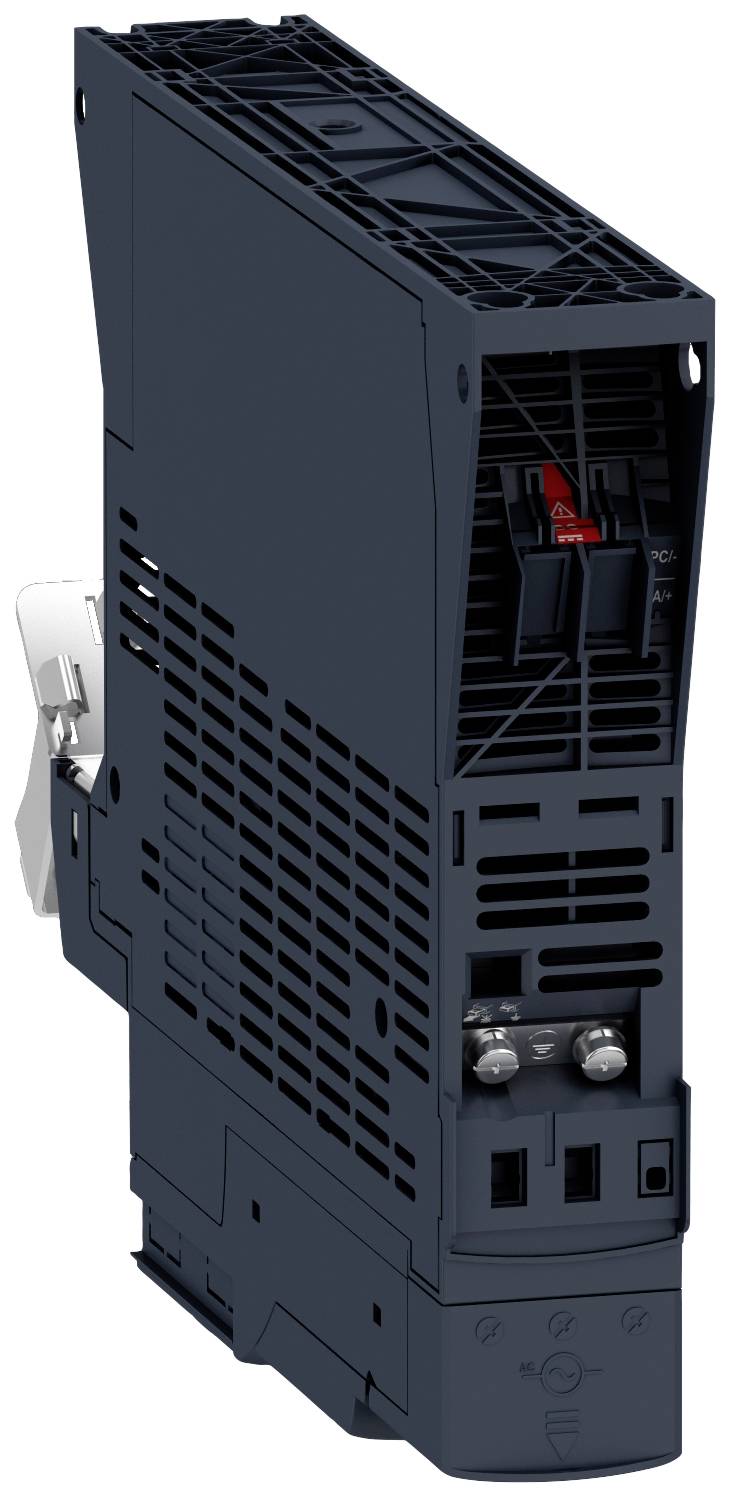

Elektronisk enhed i sort kabinet med ventilationsåbninger og tilslutningsklemmer, som kan fastgøres i siden på en skinne.

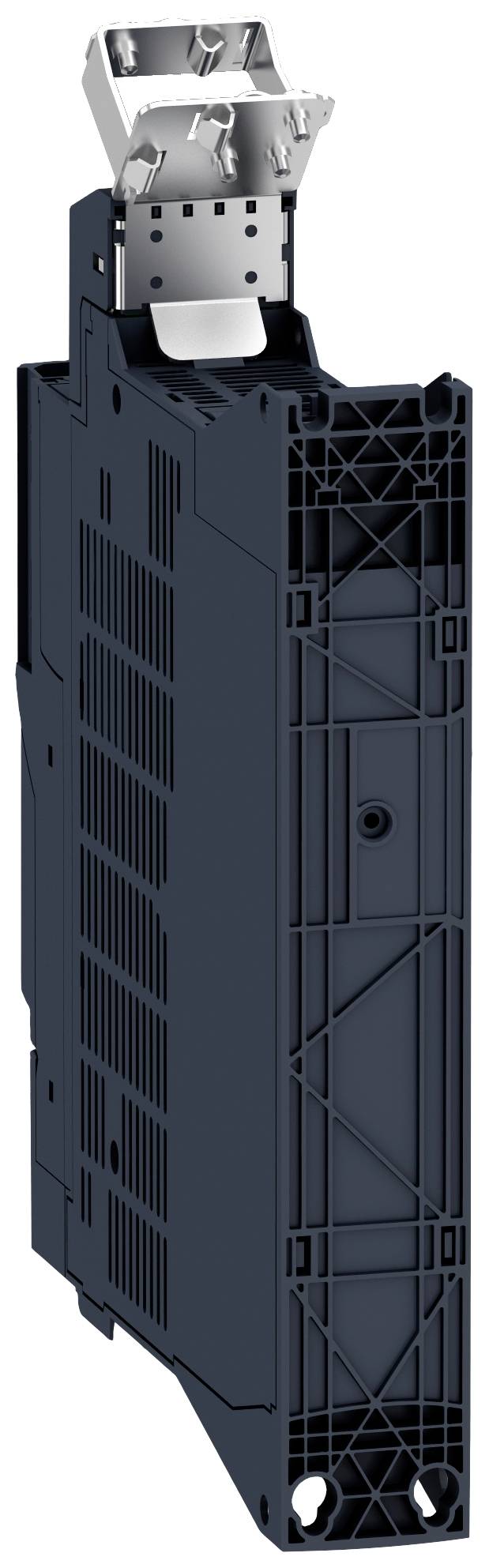

Elektrisk komponent, sandsynligvis en kontaktor eller effektafbrydelsesmodul, i sort kapsling med metalstik øverst.

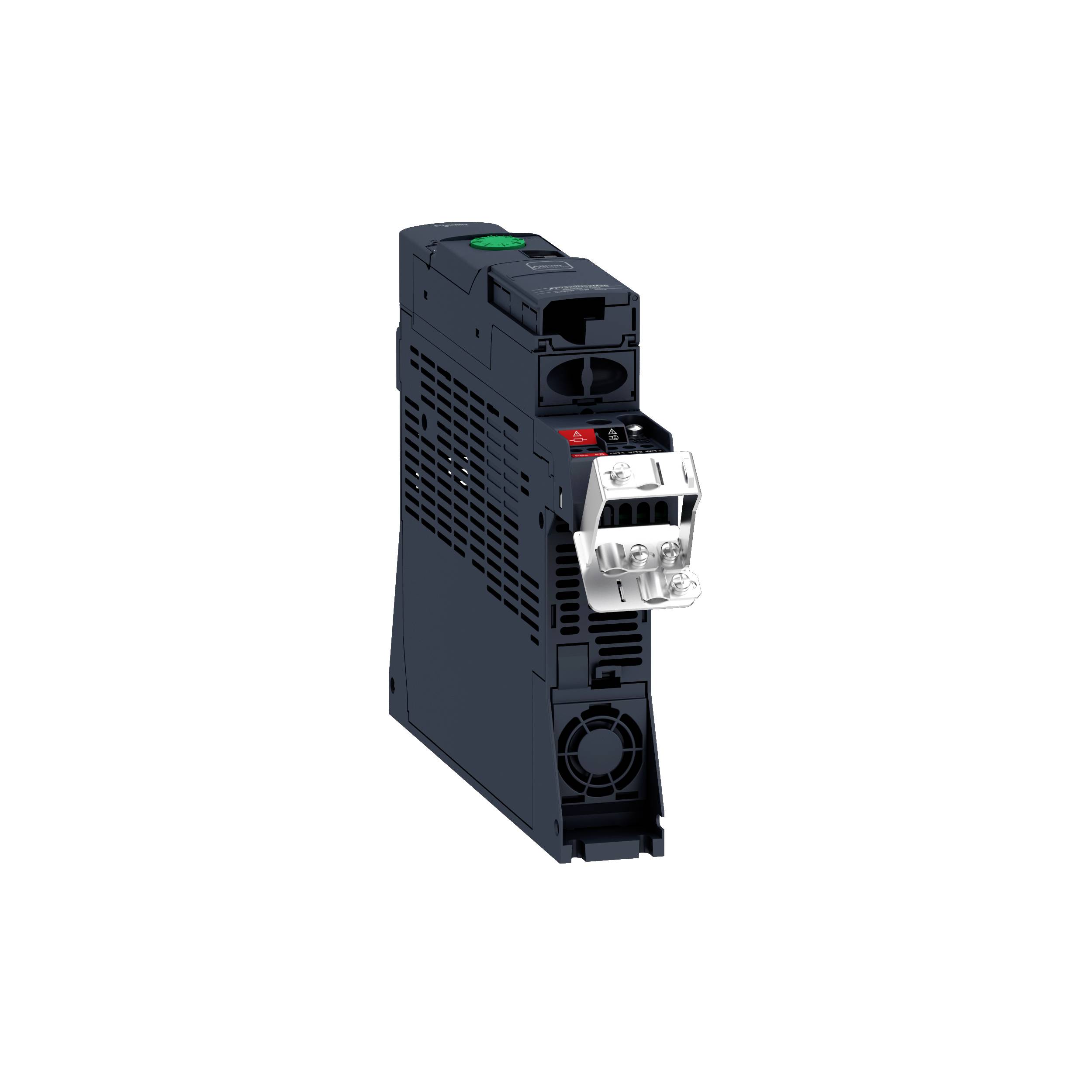

En sort elektrisk kontakt med grøn og rød trykknap, monteret på en vertikal enhed. Bruges i industrielle styringsanlæg.

1/4

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Frekvensomformer

Udgangseffekt (maks.): 0.55 kW

Net: 3-faset

D: 245 mm

H: 325 mm

Bredde: 45 mm

Type: ATV320U06N4B

Filterklasse: C2

Dim.: (B x H x T) 45 x 325 x 245 mm

Produc.-delnr.: ATV320U06N4B

: 45 mm

: 325 mm

: 245 mm

: TRUE

: 6

: 1

: 3

: 1

: FALSE

: 1

: 0

: 0

: 1

: 0

: 0

: 0

: 1

: FALSE

: FALSE

: FALSE

: TRUE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: TRUE

: FALSE

: TRUE

: IP20

: TRUE

: FALSE

: FALSE

: 50/60 Hz

: TRUE

: 0

: U converter

: 3

: 3

: FALSE

: TRUE

: FALSE

: 599 Hz

: 0.55 kW

: 0.55 kW

: 10 %

: 5 %

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: TRUE

: FALSE

: FALSE

: 500 V

: 1.9 A

: FALSE

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2914138 Schneider Electric Frekvensomformer ATV320U06N4B 0.55 kW 3-faset

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2914138 Schneider Electric Frekvensomformer ATV320U06N4B 0.55 kW 3-faset

Information

Information 2914138 Schneider Electric Frekvensomformer ATV320U06N4B 0.55 kW 3-faset

Beskrivelse

Frekvensomformer ATV320, bog. Mål 45 x 325 x 245 mm, effekt kW 0,55 kW. Forsyningsspænding 3-faset, 380-500 V 50/60 Hz med integreret EMC-filter. Mærkespænding, min. U1, maks. U2 200 (U1)-240 V (U2), 380 (U1)500 V (U2). Omformer leveres med integreret EMC-filter i kategori C2. Filteret kan slukkes. Omformer leveres med en EMC-plade til kundens montering. Beskrivelse integreret sikkerhedsteknik med 5 funktioner sikkert slukket drejningsmoment (STO), sikker holde1 (SS1), sikkert reduceret hastighed (SLS), sikker beskyttelse af beskyttelsesdør (GDL), sikker maksimal hastighed (SMS). Drift af asynkron- og synkronmotorer i open loop. SVC regulering (sensorless vector control) bringer højeste omdrejningskvalitet og stabilitet U/F regulering, U/F2 regulering, energisparefunktion. Maks. Frekvens: 599 Hz. Enkel ibrugtagning, intuitiv betjening samt via plug & Drive, forudindstillet til de mest gængse anvendelser. Muligheder for opladning, redigering, sikring af omformerens konfigurationer med værktøjer, som for eksempel ibrugtagningssoftwaren SoMove, de decentrale terminaler og konfigurationsværktøjet -Simple-Loader- og -Multi-Loader-. Støjdæmpningsfilter klasse A integreret, deaktiverbar. Til drift af IT-netværk. 6 logikindgange kan belægges flere gange med funktioner, 3 analoge indgange, deraf 2 kan omstilles end digitale indgange. Integreret bremsemodul muliggør 4-kvadrant-drift uden eftermontering.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
