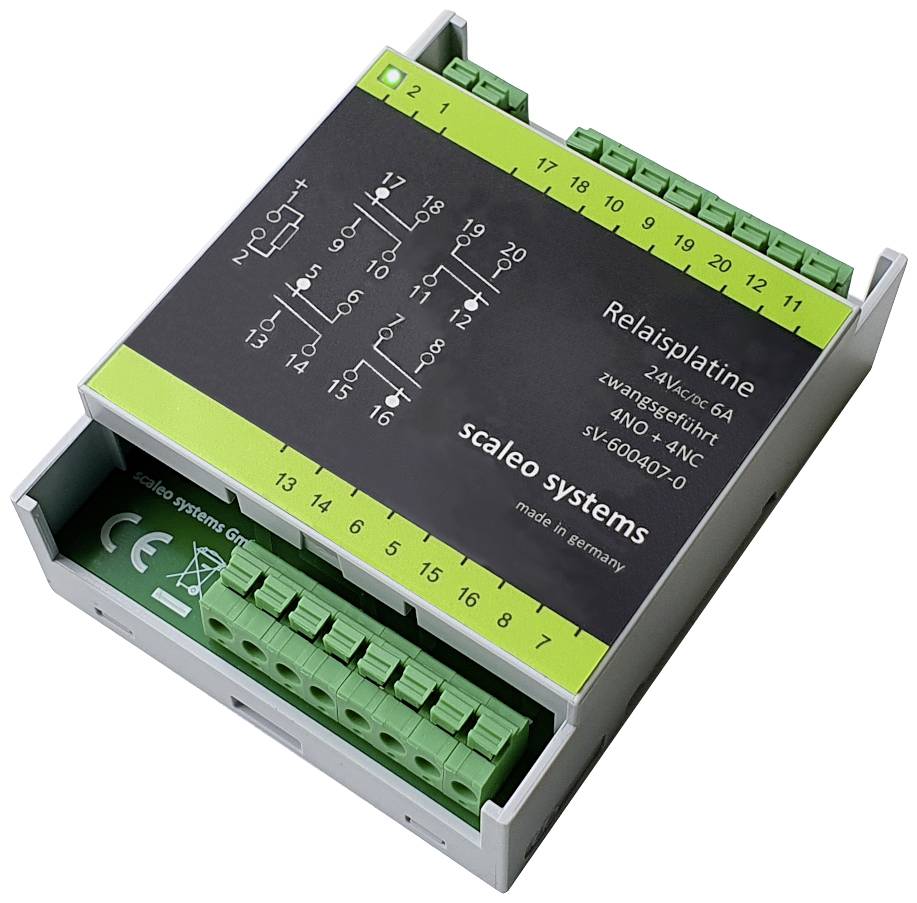

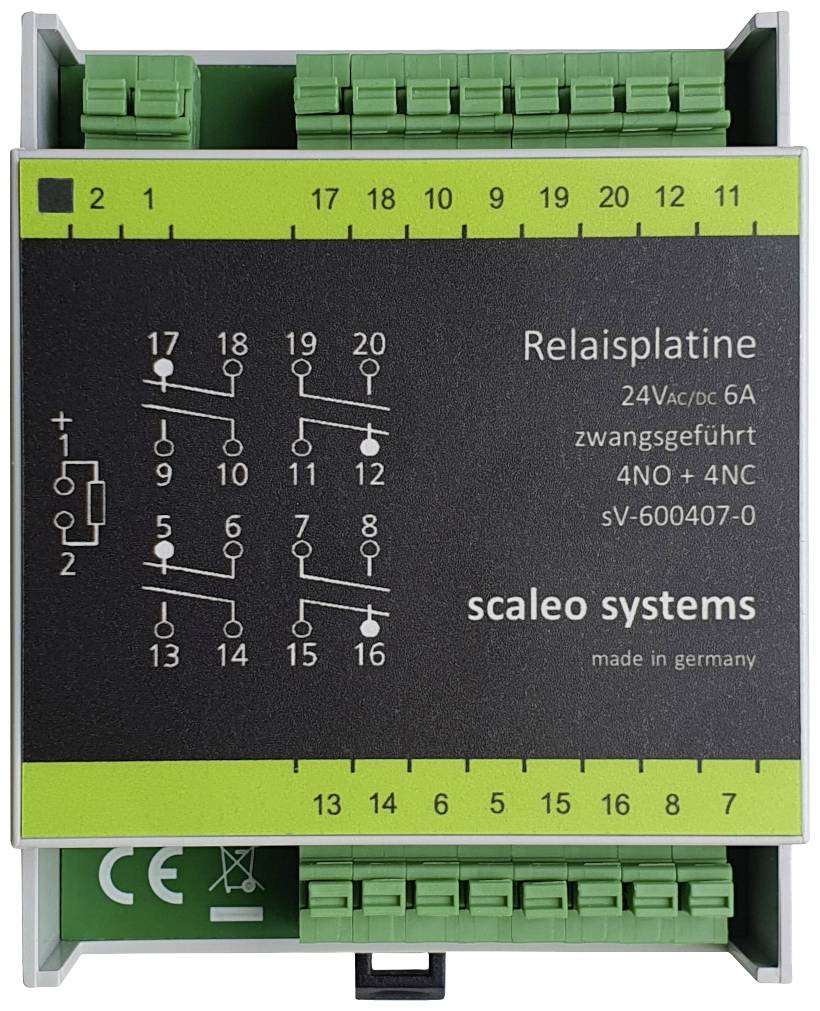

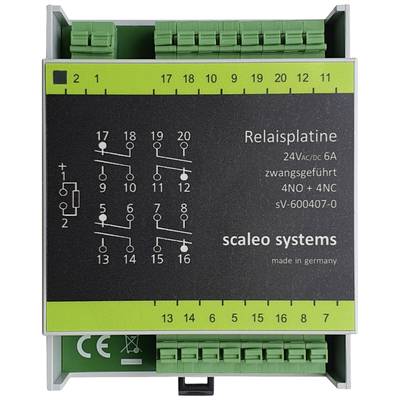

scaleo systems Sikkerhedsrelæ med diode til beskyttelse mod omvendt polaritet, med LED, med kabinet 1 stk Typ 24V 4-fach
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Sikkerhedsrelæ
Kontakttype
4 x omskifter
Tilslutning
Fjederkraftklemme PE 6.3 x 0.8
Specifikationer
med diode til beskyttelse mod omvendt polaritet
med LED
med kabinet
Type
Typ 24V 4-fach
Datablad (PDF)
Højdepunkter og detaljer

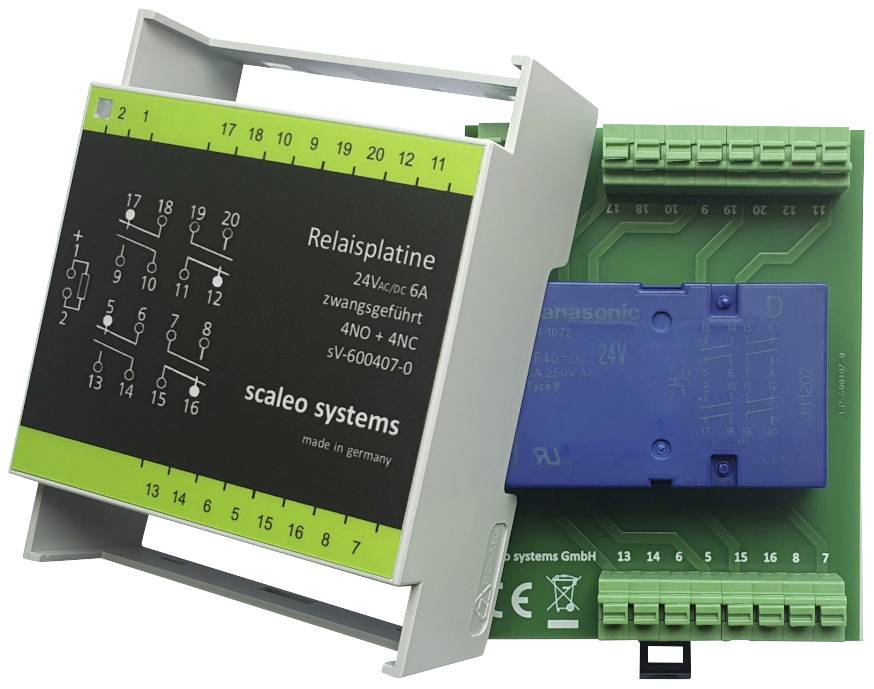

Relæ-printkort
- Status-LED-visning, beskyttelse mod omvendt polaritet, sikkerhedsrelæ
Tekniske specifikationer
- Relaispole
- Spændingstype: Jævn- og vekselspænding
- Spolespænding 18 - 28 VAC/DC, 24 ønne
- Strømforbrug 0.5 W
- Beskyttelse mod omvendt polaritet: Ensretter
- Status-LED: Grøn, ved opdatering
- Omskifterkontakter
- Maks. Koblingsspænding: 250 Vac
- Maks. Koblingseffekt (ohmsk): 150W, 1500 VA
- Maks. konstant strøm: 6 A
- Max indgangsstrøm 20 A
- Maks. Slukkestrøm 6 A
- Anbefalet minimumsbelastning: 10 V, 10 mA
- Typisk sportid: 4 ms
- Spændingsstyrke: Kontakt/spole (AC) 2kVeff
- Levetid: 100 tænd-/slukcyklusser, mekanisk ved maks. Belastning (ohmsk)
- Kontaktmateriale: AgSn02
- Klemmer
- Mindste tværsnit: 28 AWG, 0.09 mm²
- Højeste tværsnit: 16 AWG, 1.5 mm²
- Afisoleringslængde: 6 mm
- Kabinet
- Tilsmudsningsgrad: 2
- IP beskyttelsesklasse IP 20

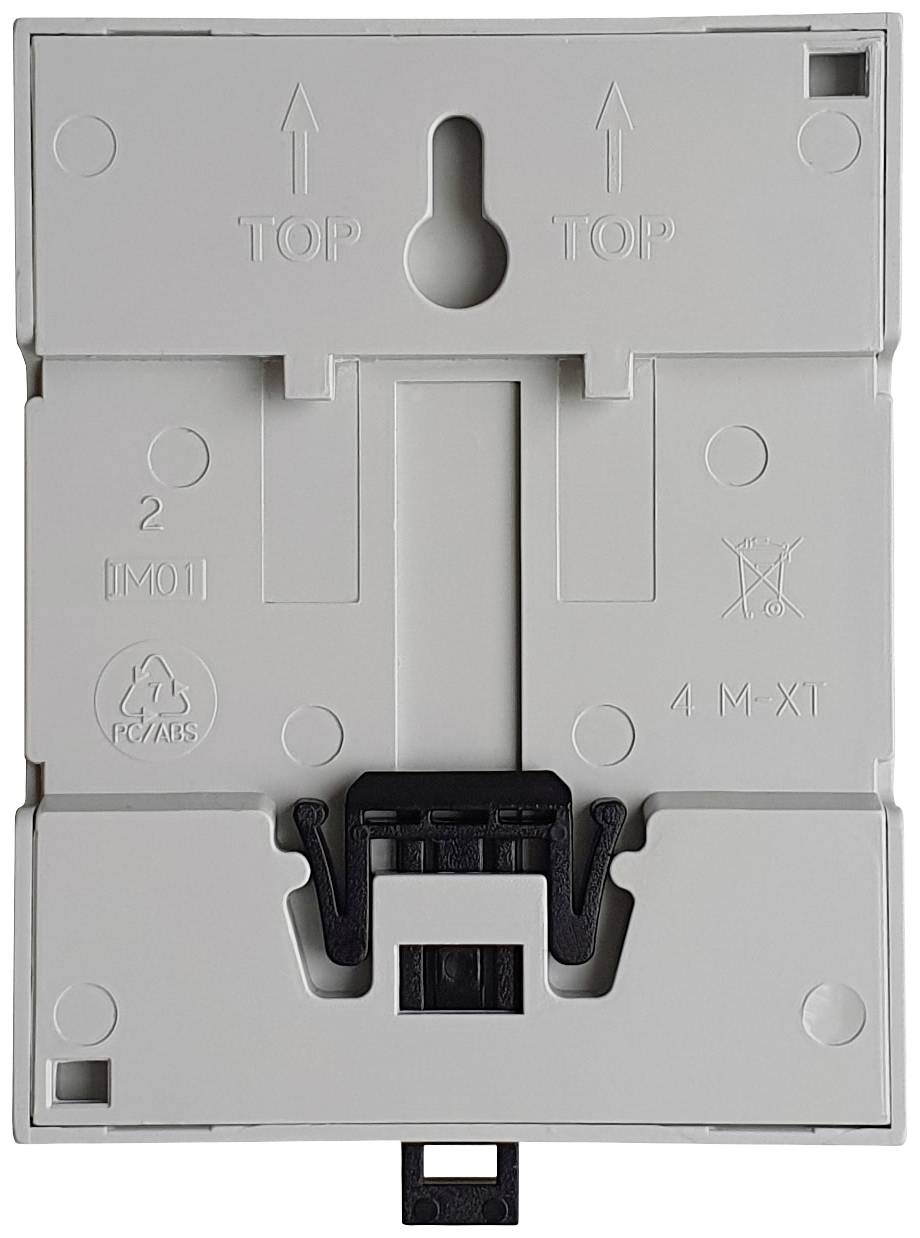

- Monteringstype: Din-skinne, DIN35
- Omgivelser
- Opbevaringstemperatur: -40 °C til +80 °C
- Driftstemperatur: 0 °C til +50 °C.
- Gældende standarder
- Elektr.-mek. Elementarrelæ en 61810-1
- Isoleringskoordinater: EN 60664-1
- EMC: EN 61000, + underl. Grænseværdier
- Lavspændingsdirektivet: EN 60335-1
- Produkttype
Sikkerhedsrelæ
- Specifikationer
med diode til beskyttelse mod omvendt polaritet
med LED
med kabinet
- Type
Typ 24V 4-fach
- Min. driftsspænding
18 V/DC
- Driftsspænding maks.
24 V/DC
- Driftsspænding
18 - 24 V/DC
- Kontakttype
4 x omskifter
- Koblingsspænding (max.)
250 V/AC
- Brydestrøm (max.)
6 A
- Maks. afbryderstyrke
150 W
- Tilslutning
Fjederkraftklemme PE 6.3 x 0.8
- Indhold
1 stk
- Vægt
130 g
- Maks. temperatur
50 °C
- Min. Temperatur
0 °C
- L
70 mm
- Bredde
90 mm
- H
32 mm
- Dim.
(L x B x H) 70 x 90 x 32 mm
- RoHS-godkendt
Ja
Dokumenter og downloads
Datablad
Datablad 3163057 scaleo systems Sikkerhedsrelæ med diode til beskyttelse mod omvendt polaritet, med LED, med kabinet 1 stk Typ 24V 4-fach
Datablad 3163057 scaleo systems Sikkerhedsrelæ med diode til beskyttelse mod omvendt polaritet, med LED, med kabinet 1 stk Typ 24V 4-fach
Datablad 3163057 scaleo systems Sikkerhedsrelæ med diode til beskyttelse mod omvendt polaritet, med LED, med kabinet 1 stk Typ 24V 4-fach
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3163057 scaleo systems Sikkerhedsrelæ med diode til beskyttelse mod omvendt polaritet, med LED, med kabinet 1 stk Typ 24V 4-fach
Beskrivelse
4 potentialfrie omskifterkontakter tilkobles synkront
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version

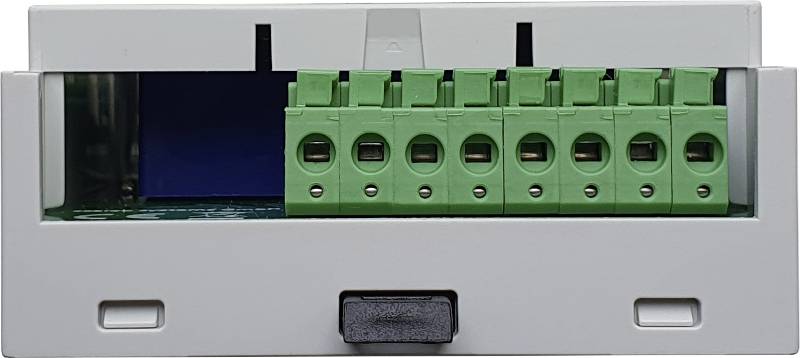

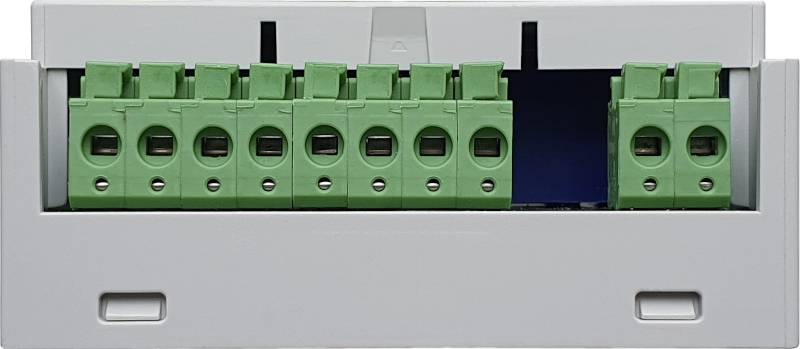

- Relæprintkort i din-skinnehus med fjederkraftklemmer
Tip
Temperaturområde 0 til 50°C (opbevaringstemperatur: -40 til +70°C)
Systemkrav
- 24 V ac/dc (-15% … + 10%)
