scaleo systems Relæprintplade 1 stk Typ 24V 2 x omskifter 24 V/DC købe

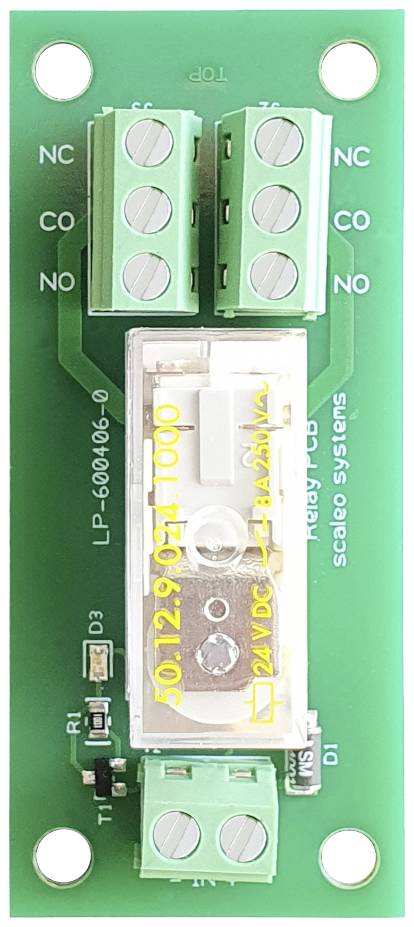

'Grønt printpanel med relæ, fire tilslutningsklemmer og en central gul modul. To borehul øverst og to nederst.'

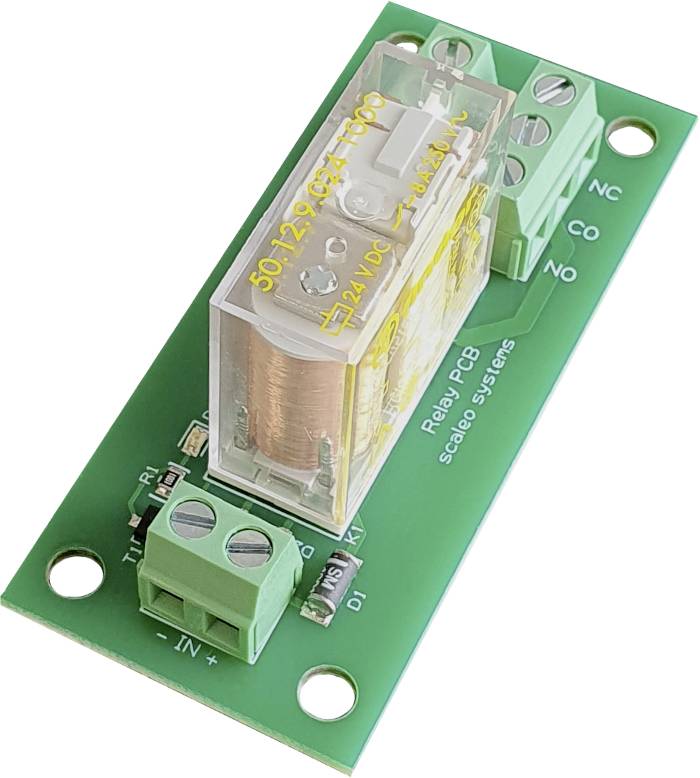

Et grønt printkort med et gennemsigtigt relæ i midten, hvorpå der står '50.12' og '24 VDC'. Det har grønne tilslutningsklemmer i begge ender.

Relækort med grønt printkort, tilslutninger til 18-28V og åbne samt lukkede kredsløbskontakter vist.

'Kredsløbsdiagram for et printkort med dimensioner på 72,88 mm x 31,5 mm. Viser to rektangulære komponenter, fire runde fastgørelsespunkter og tilslutninger CN1, CN2.'

1/4

Produkttype

Relæprintplade

Driftsspænding

24 V/DC

Kontakttype

2 x omskifter

Tilslutning

Skrueklemme

Type

Typ 24V

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Relæ-printkort

Status-LED-visning
Indgangsspænding 18 - 28VDC med skrueklemmer
Tvangsstyret sikkerhedsrelæ med 2 spændingsfrie omskifterkontakter
Led-visning rød
Temperaturområde 0 til 50°C (opbevaringstemperatur: -40 til +70°C)
Monteringsmiljø: Til tørre inderrum
Mål 52,5 x 48 x 25 mm
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Tekniske specifikationer

Produkttype: Relæprintplade

Type: Typ 24V

Driftsspænding: 24 V/DC

Min. driftsspænding: 18 V/DC

Driftsspænding maks.: 28 V/DC

Driftsspænding: 18 - 28 V/DC

Kanaler: 1

Kontakttype: 2 x omskifter

Koblingsspænding (max.): 250 V/AC

Brydestrøm (max.): 6 A

Tilslutning: Skrueklemme

Indhold: 1 stk

Vægt: 30 g

Maks. temperatur: +70 °C

Min. Temperatur: -40 °C

L: 31.5 mm

Bredde: 72 mm

H: 26.5 mm

Dim.: (L x B x H) 31.5 x 72 x 26.5 mm

RoHS-godkendt: Ja

Dokumenter og downloads

Datablad

Datablad 2999017 scaleo systems Relæprintplade 1 stk Typ 24V 2 x omskifter 24 V/DC

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2999017 scaleo systems Relæprintplade 1 stk Typ 24V 2 x omskifter 24 V/DC
