Name: Rigol MSO5354 Digitalt-oscilloskop Kalibreret (DAkkS) 350 MHz 8 GSa/s 100 Mpts 8 Bit Digital hukommelse (DSO) 1 stk
Brand: Rigol
SKU: 2388365

Et digitalt oscilloskop med flere displays til spændings- og frekvensmålinger. Forskellige knapper og drejeknapper til betjening.

Sort elektronisk enhed med flere knapper på siden, set fra højre. Det kunne være en lyd- eller kommunikationsenhed.

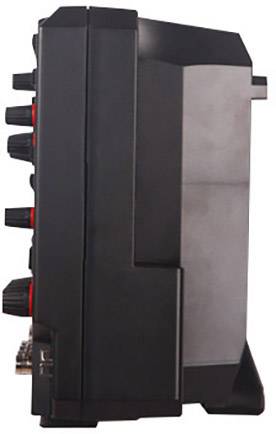

Sort, lodret stående elektronisk apparat med flere drejeknapper på venstre side. Det kunne være en forstærker.

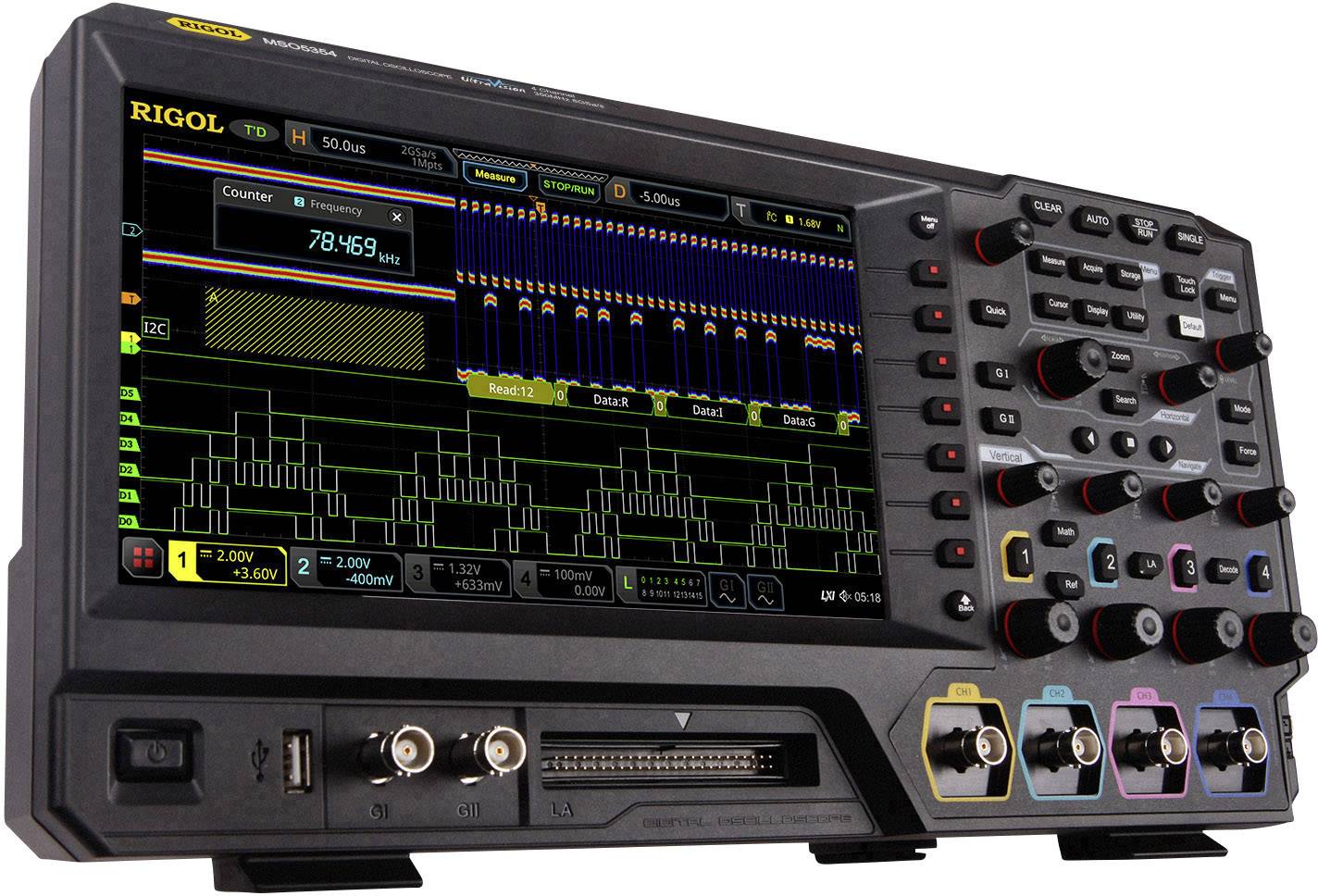

Digitalt oscilloskop med farvedisplay viser komplekse signalbølgeformer og måleværdier. Betjeningsknapper og tilslutninger er tydeligt synlige.

1/4

Vigtig information

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Digitalt oscilloskop

350 MHz
Antal analoge indgange max. 4

Tekniske specifikationer

16 digitale indgange (PLA2216 er nødvendigt - medfølger ikke)

Produkttype: Digitalt-oscilloskop

Båndbredde: 350 MHz

Samplingrate/kanal: 8 GSa/s

Display: LCD

Opløsning: 8 Bit

Skærmstørrelse: 22,86 cm

Oscilloskop-specifikationer: Digital hukommelse (DSO)

Antal analoge indgange max.: 4

: DAkkS

Målekategori: CAT I

Vertikal afbøjning: 1 mV/div - 10 V/div

Indgangsimpedans: 1 MΩ ±1 %

Indgangskobling: AC eller DC

Spændingsforsyning: 100 V - 240 V

Dim.: (L x B x H) 130 x 367 x 200 mm

Vægt: 3.5 kg

Antal digitale indgange max.: 16

Display: 1024 x 600

Bredde: 367 mm

H: 200 mm

L: 130 mm

Interfaces: LAN
USB

Hukommelsesdybde/kanal: 100 Mpts

Type: MSO5354

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Samplingrate/kanal

Kalibreret

Båndbredde

Oscilloskop-specifikationer

Rigol MSO5354 Digitalt-oscilloskop Kalibreret (DAkkS) 350 MHz 8 GSa/s 100 Mpts 8 Bit Digital hukommelse (DSO) 1 stk

Artikel nr.:2388365

Udgået

Conrad Electronic

denne artikel

8 GSa/s

DAkkS

350 MHz

Digital hukommelse (DSO)

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

Rigol MSO5204 Digitalt-oscilloskop 200 MHz 8 GSa/s 100 Mpts 8 Bit Funktionsgenerator, Mixed-signal (MSO), Digital hukommelse (DSO), Multimeter-funktioner, Spectrum-analysator, Logic-analysator 1 stk

Artikel nr.:1883455

Hurtig levering ons. 14. okt.

6 stk.Conrad Electronic

8 GSa/s

Fabriksstandard

200 MHz

Funktionsgenerator

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

11.112,00 kr.^*

Rigol MSO5074 Digitalt-oscilloskop 70 MHz 8 GSa/s 100 Mpts 8 Bit Digital hukommelse (DSO) 1 stk

Artikel nr.:1883450

Udgået

Conrad Electronic

8 GSa/s

Fabriksstandard

70 MHz

Digital hukommelse (DSO)

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

6.712,00 kr.^*

Rigol MSO5074 Digitalt-oscilloskop Kalibreret (ISO) 70 MHz 8 GSa/s 100 Mpts 8 Bit Digital hukommelse (DSO) 1 stk

Artikel nr.:2387942

Udgået

Conrad Electronic

8 GSa/s

ISO

70 MHz

Digital hukommelse (DSO)

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

Rigol MSO5104 Digitalt-oscilloskop 100 MHz 2 GSa/s 100 Mpts 8 Bit Logic-analysator, Digital hukommelse (DSO), Spectrum-analysator, Funktionsgenerator 1 stk

Artikel nr.:1883454

Udgået

Conrad Electronic

2 GSa/s

Fabriksstandard

100 MHz

Logic-analysator

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

8.552,00 kr.^*

Rigol MSO5104 Digitalt-oscilloskop Kalibreret (DAkkS) 100 MHz 2 GSa/s 100 Mpts 8 Bit Digital hukommelse (DSO), Spectrum-analysator, Funktionsgenerator, Logic-analysator, Mixed-signal (MSO) 1 stk

Artikel nr.:2388367

Udgået

Conrad Electronic

2 GSa/s

DAkkS

100 MHz

Digital hukommelse (DSO)

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

Rigol MSO5104 Digitalt-oscilloskop Kalibreret (ISO) 100 MHz 2 GSa/s 100 Mpts 8 Bit Mixed-signal (MSO) 1 stk

Artikel nr.:2387945

Udgået

Conrad Electronic

2 GSa/s

ISO

100 MHz

Mixed-signal (MSO)

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

Rigol MSO5354 Digitalt-oscilloskop 350 MHz 8 GSa/s 100 Mpts 8 Bit Funktionsgenerator, Digital hukommelse (DSO), Spectrum-analysator, Mixed-signal (MSO), Logic-analysator 1 stk

Artikel nr.:1883451

Udgået

Conrad Electronic

8 GSa/s

Fabriksstandard

350 MHz

Funktionsgenerator

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

14.792,00 kr.^*

Rigol MSO5354 Digitalt-oscilloskop Kalibreret (ISO) 350 MHz 8 GSa/s 100 Mpts 8 Bit Digital hukommelse (DSO) 1 stk

Artikel nr.:2387943

Udgået

Conrad Electronic

8 GSa/s

ISO

350 MHz

Digital hukommelse (DSO)

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

Dokumenter og downloads

Datablad

Datablad 2388365 Rigol MSO5354 Digitalt-oscilloskop Kalibreret (DAkkS) 350 MHz 8 GSa/s 100 Mpts 8 Bit Digital hukommelse (DSO) 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2388365 Rigol MSO5354 Digitalt-oscilloskop Kalibreret (DAkkS) 350 MHz 8 GSa/s 100 Mpts 8 Bit Digital hukommelse (DSO) 1 stk

Beskrivelse

Modellen MSO5354 er et 350MHz 4 kanals digitalt oscilloskop med 8 GS/sek./kanal sample rate og med fremragende egenskaber som for eksempel en meget stor hukommelseskapacitet på op til 200 MioPkt samt integreret seriel bus trigger og et 9 tommer stort touch farvedisplay til optimal visning af målesignaler. LAN, USB og HDMI-styring er standard ligesom mange Math-funktioner.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Automatisk måling af 41 bølgeformparametre; fuldlagringsenhed-hardwaremåling funktion
En lang række triggering og afkodning til serielle protokoller
Op til 450.000 billeder med hardware-realtid- og kontinuerlig bølgeformregistrering samt afspilningsfunktioner
9-tommer kapacitiv multitouch-touchscreen, 256-trins intensitetsvisning
Enestående online opgraderingstilbud
Innovativt og filigran industridesign, som er nem at betjene
Integreret 7 uafhængige instrumenter i 1: Digitaloskoposkop, logikanalysator, spektrumanalysator, arbitrær bølgeformgenerator, digitalt voltmeter, Frekvenstæller, protokolanalysator

Inkluderet i leveringen

Hovedenhed
Strømkabel
4 x prøvesonder PVP2350 350 MHz
Kortfattet vejledning
Driver
Kalibreringscertifikat

Tip

HDMI® er et registreret mærke hos HDMI Licensing L.L.C.

Beskrivelse

Version

Automatisk måling af 41 bølgeformparametre; fuldlagringsenhed-hardwaremåling funktion
En lang række triggering og afkodning til serielle protokoller
Op til 450.000 billeder med hardware-realtid- og kontinuerlig bølgeformregistrering samt afspilningsfunktioner
9-tommer kapacitiv multitouch-touchscreen, 256-trins intensitetsvisning
Enestående online opgraderingstilbud
Innovativt og filigran industridesign, som er nem at betjene
Integreret 7 uafhængige instrumenter i 1: Digitaloskoposkop, logikanalysator, spektrumanalysator, arbitrær bølgeformgenerator, digitalt voltmeter, Frekvenstæller, protokolanalysator
