Name: Rigol DS1102Z-E Digitalt-oscilloskop Kalibreret (ISO) 100 MHz 2-kanals 1 GSa/s 24 Mpts 8 Bit Digital hukommelse (DSO) 1
Brand: Rigol
SKU: 2742627

Digital oscilloskop-display med en bølgeformet grafisk fremstilling; betjeningsknapper og funktionstaster til højre.

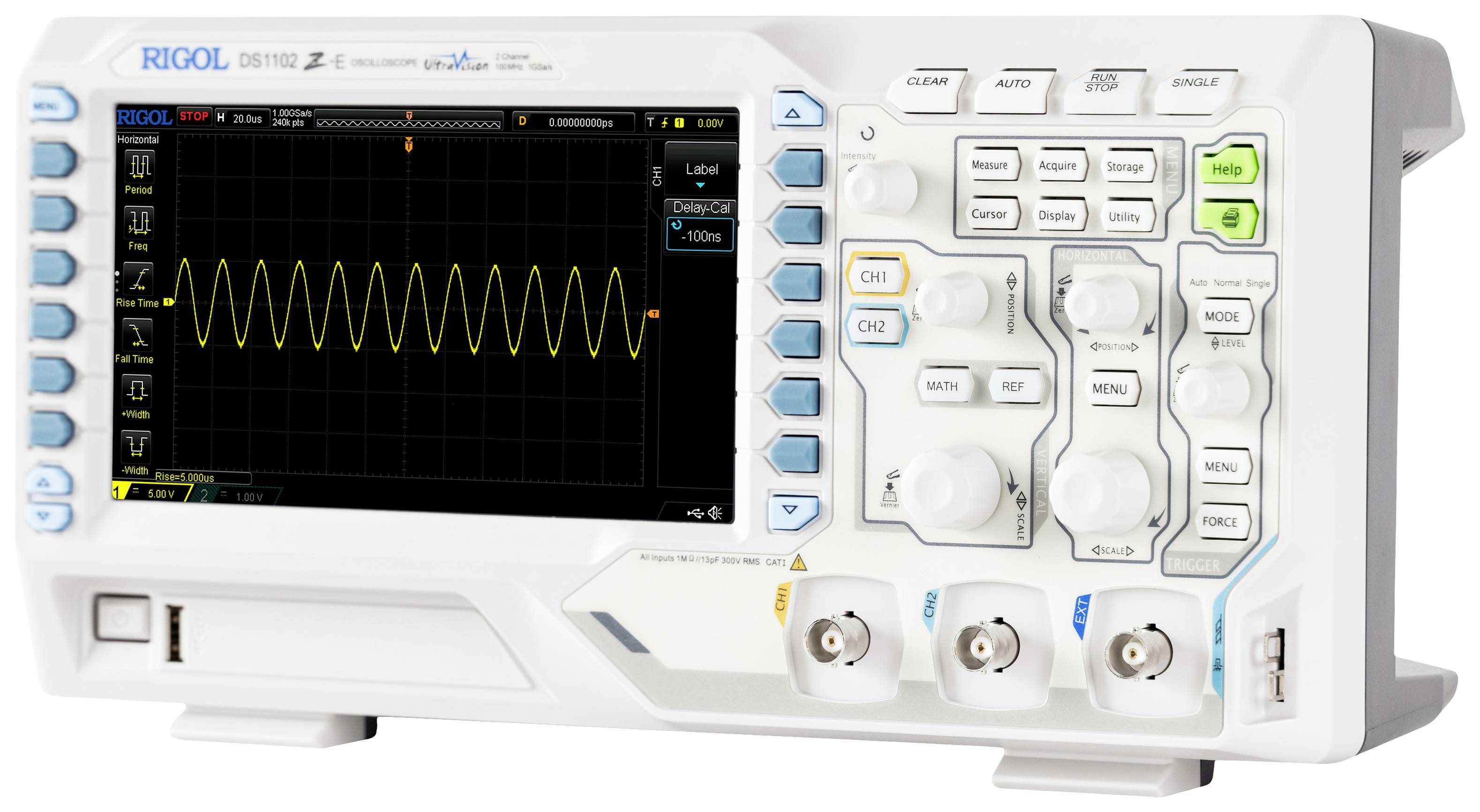

Oscilloskop med digital display, der viser en bølgeformet, ensartet spændingskurve. Forskellige betjeningsknapper og tilslutninger er synlige.

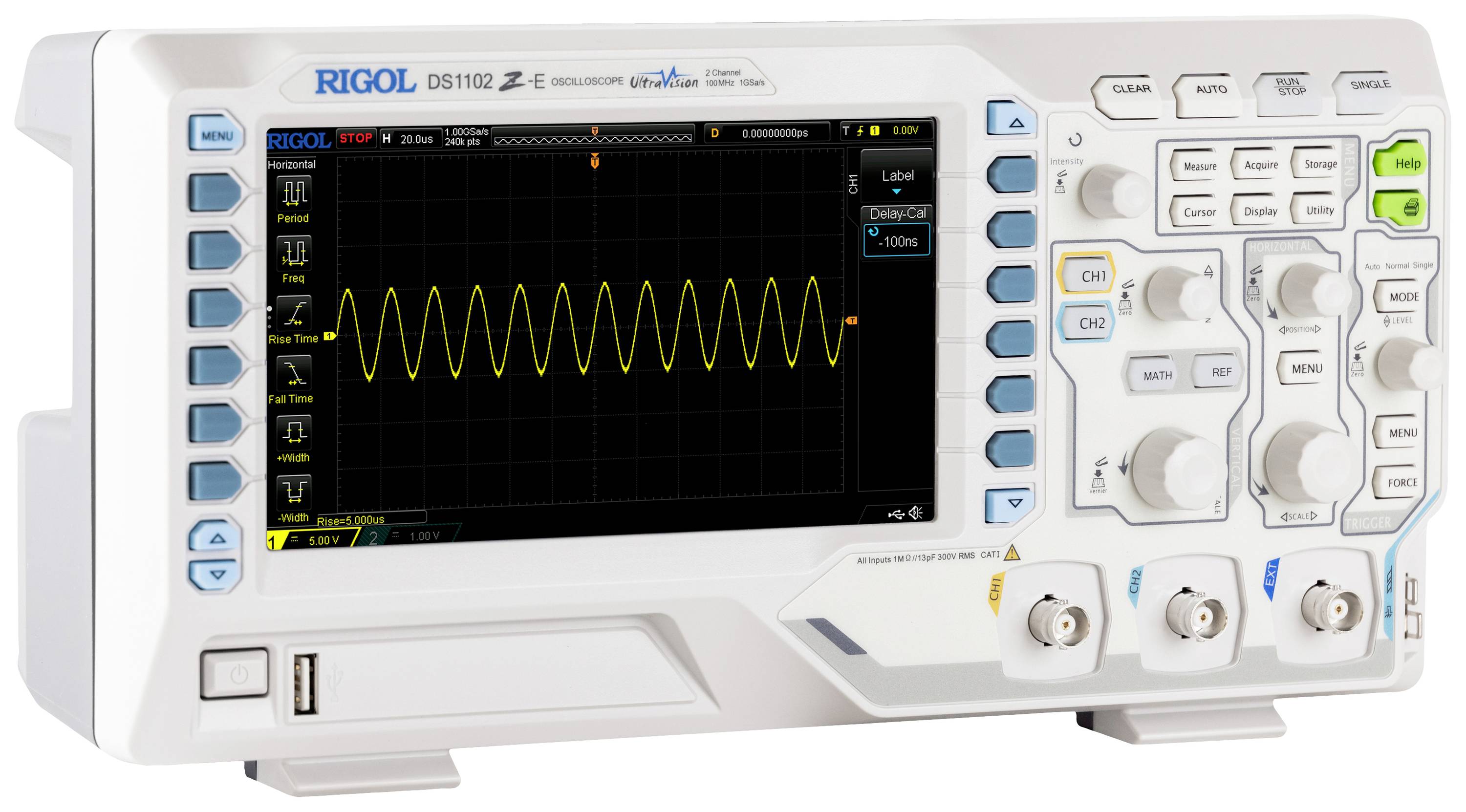

Et digitalt oscilloskop viser en sinusbølge på skærmen. Der er flere betjeningsknapper og drejeknapper til justering af visningen.

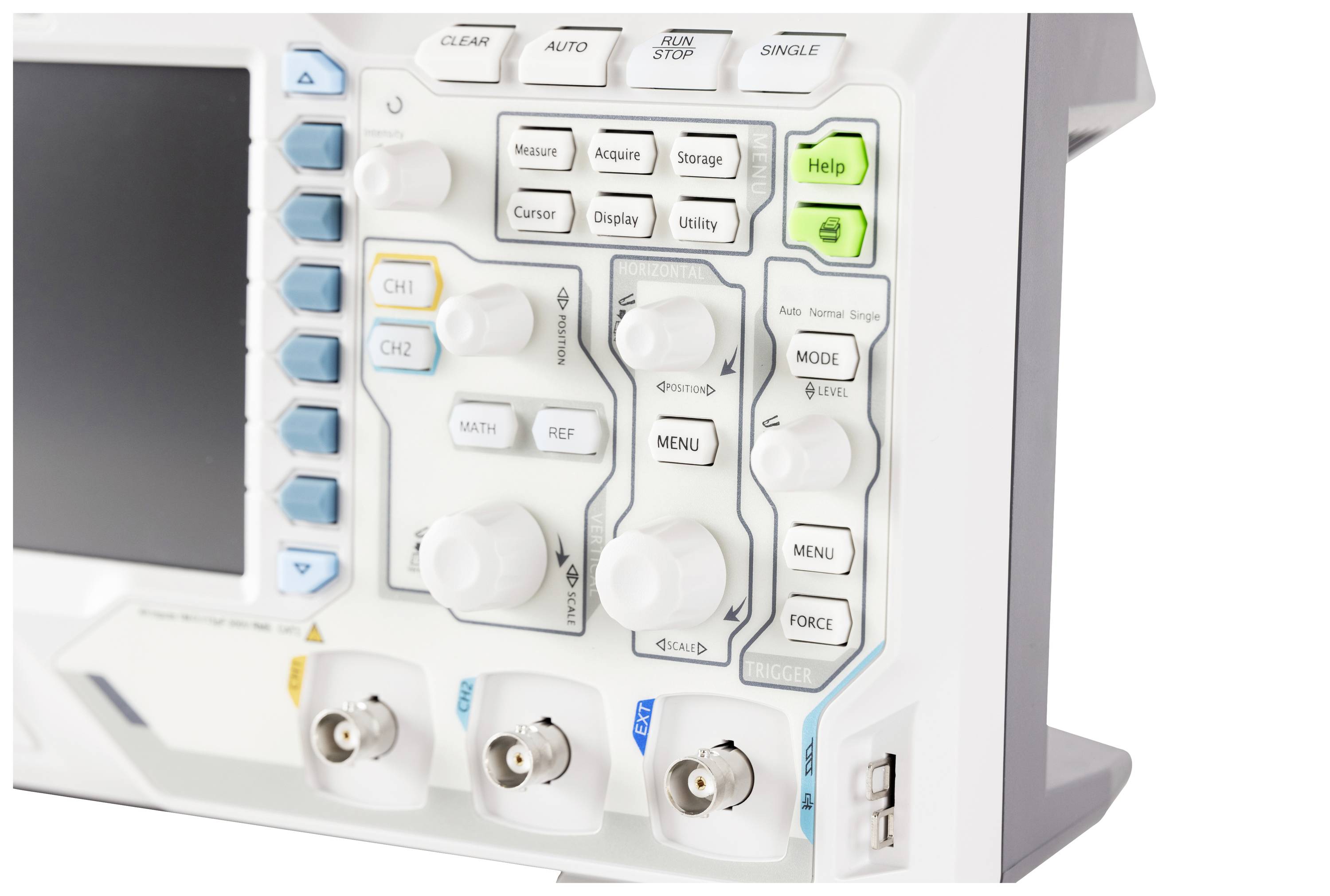

Et oscilloskop med flere knapper og tilslutninger, herunder CH1, CH2 og Menu. Det viser enhedsstyring og inputmuligheder.

En netværksrouter med flere stik på venstre side og et gråt ventilationsgitter på højre side.

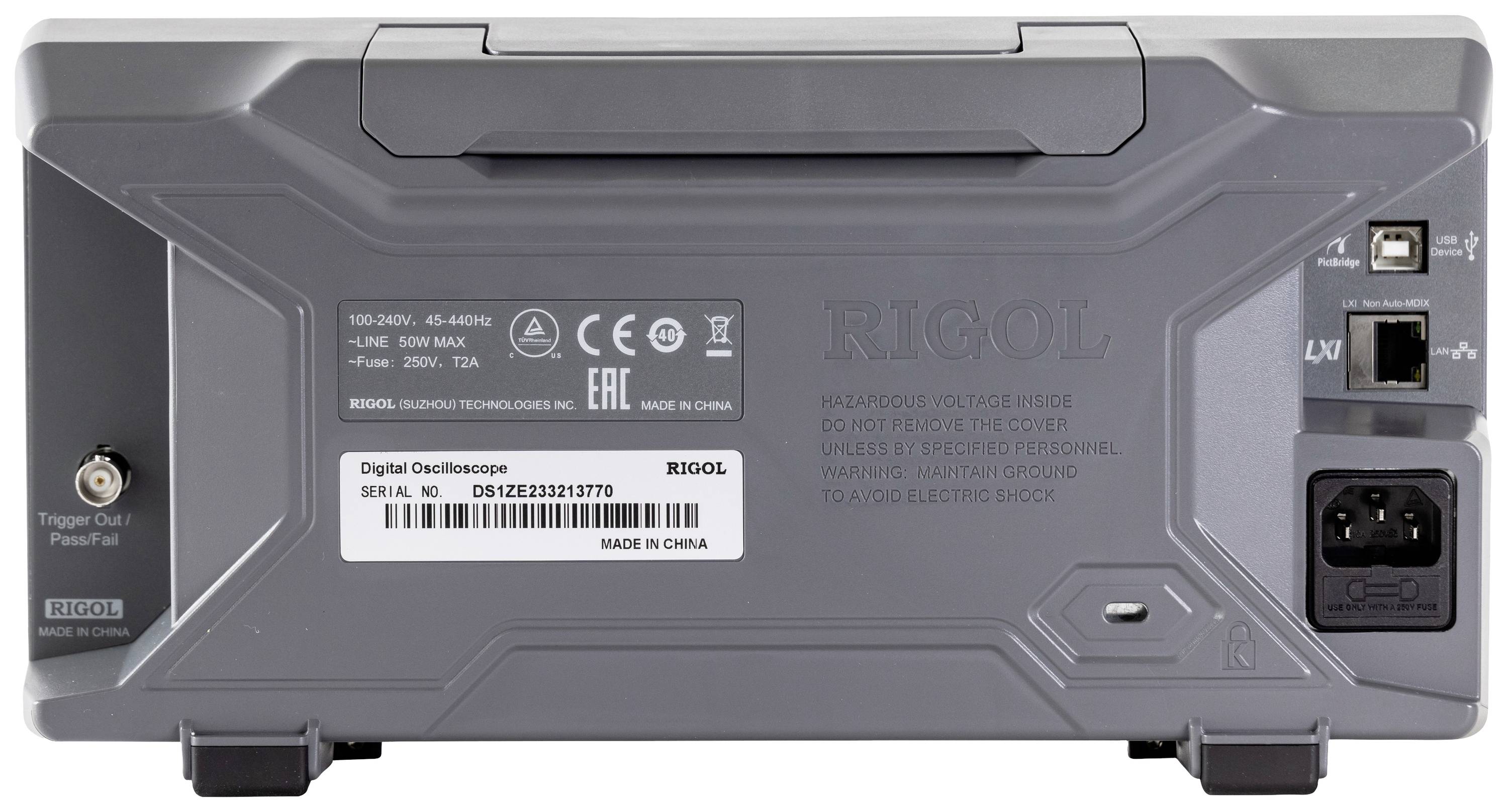

Bagsiden af et digitalt oscilloskop med tilslutninger, netledning og typeskilt. Serienummer og tekniske detaljer er synlige.

1/6

Vigtig information

Datablad (PDF)

Udgået

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Digitalt oscilloskop

100 MHz
Antal analoge indgange max. 2

Tekniske specifikationer

Indstillelig lysstyrke af signalvisning

Produkttype: Digitalt-oscilloskop

Båndbredde: 100 MHz

Samplingrate/kanal: 1 GSa/s

Display: Farve TFT LCD

Opløsning: 8 Bit

Skærmstørrelse: 17,78 cm

Oscilloskop-specifikationer: Digital hukommelse (DSO)

Tidsbasis: 2 ns – 50 sek/div

Antal analoge indgange max.: 2

: ISO

Målekategori: CAT I

Vertikal afbøjning: 500 UV - 10 V/div

Indgangsimpedans: 1 MΩ

Indgangskobling: AC, DC, GND

Indgangsspænding: 300 V

Spændingsforsyning: 115 V/AC;230 V/AC

Dim.: (L x B x H) 122.4 x 313.1 x 160.8 mm

Vægt: 2.9 kg

Display: 800 x 480 Pixel

Bredde: 313.1 mm

H: 160.8 mm

L: 122.4 mm

Interfaces: USB-Device
USB-host
LAN
LXI

Hukommelsesdybde/kanal: 24 Mpts

Type: DS1102Z-E

Dokumenter og downloads

Datablad

Datablad 2742627 Rigol DS1102Z-E Digitalt-oscilloskop Kalibreret (ISO) 100 MHz 2-kanals 1 GSa/s 24 Mpts 8 Bit Digital hukommelse (DSO) 1

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2742627 Rigol DS1102Z-E Digitalt-oscilloskop Kalibreret (ISO) 100 MHz 2-kanals 1 GSa/s 24 Mpts 8 Bit Digital hukommelse (DSO) 1

Beskrivelse

Modellen DS1102Z-E er et 100MHz, 2-kanals digitalt oscilloskop, med 1GS/sek. sample rate, med fremragende egenskaber som en meget stor hukommelseskapacitet på 14 MioPkt. Samt integreret seriel bus trigging og SPI, I2C, RS232 afkodning, 7 tommer stort farvedisplay , til optimal visning af målesignaler. LAN, USB- og AUX-interfaces er standard, lige så mange Math-funktioner.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Akselform-registreringshastighed op til 30.000 wfms/s.Op til 60.000 billeder pr. hardware i realtid, bølgeoptagelser og afspilningsfunktionerInnovativ "Ultra Vision"-teknologiForskellige trigger- og bus-decoder-funktionerForskellige interfaces: USB, LAN, AUX7" WVGA-TFT-LCD intensitetsgradueret farvedisplay

Inkluderet i leveringen

2 x pasive prøvesonder RP3300A (350MHz), strømkabel
