Revopoint Trackit Optical Tracking 3D-scanner
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
3D-scanner
- Scanner uden mærke med optisk tracking ? Der kræves ingen brug af markører
- Dual-blålaser-system giver den bedste detaljegrad på forskellige overflader
- Automatisk kalibrering via Dual-aksel-gimbal for konstant præcision
- Kulfiberrammer ? Let, robust og designet til industriel konstant drift
- Volumetrisk nøjagtighed op til 0,02 mm + 0,04 mm × L (m)
- Integreret RGB-kamera til fotorealistisk tekstregistrering
- Kompatibel med Revo Track, Revo Design og Revo Measure software
Tekniske specifikationer
- Produkttype
3D-scanner
- Lyskilde
Laser
- Maksimal scanningsstørelse
300 cm
- Minimal scanningsstørelse
50 mm
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3779707 Revopoint Trackit Optical Tracking 3D-scanner
Beskrivelse
Revopoint TrackIT Optical Tracking 3D-scanner
Præcis 3D-scanning uden mærke til industrielle anvendelser
Revopoint TrackIT Optical Tracking 3D-scanneren definerer effektivitet og præcision i den professionelle 3D-scanning på ny. Med optisk tracking, Dual blå laser-registrering og fuldautomatisk kalibrering muliggør den præcise, reproducerbare resultater - fra små komponenter til store objekter. ideal for Reverse Engineering, kvalitetskontrol og scan-til-CAD-workflows i industri, design og produktion.
De vigtigste fordele
Scan uden mærke: Optisk forfølgelse erstatter markør og reducerer det forberedende arbejde.
Dual-blå laser: Høj detaljegrad på forskellige overflader.
Auto-kalibrering: Dual-aksel-gimbal sørger for konstant målenøjagtighed.
Industriegnet: Let, stiv carbonfiberramme til vedvarende anvendelse.
Høj produktivitet: Målehastighed på op til 1,5 mio. Punkter/s.
Dual-blå laser for maksimal detaljegrad
30 krydslinjelaser: Hurtig fladregistrering - også ved mørke eller blanke materialer uden spraybelægning.
Enkelt injer-tilstand: Præcise detaljer til boringer, spalter, tandhjul eller filigrane strukturer.
Resultat: Detaljerede 3D-modeller med høj overfladeterue - ideal til CAD-sammenligninger og måletekniske analyser.
Automatisk kalibrering - præcision med et tryk på en knap
Dual-Dual-aksel-gimbal-systemet overtager kalibreringen helt automatiseret. Fejl pga. manuelle indgreb bortfalder; hver scanning kører under optimale betingelser. Det sparer tid og sikrer konstant målenøjagtighed.
Let, robust og industriegnet

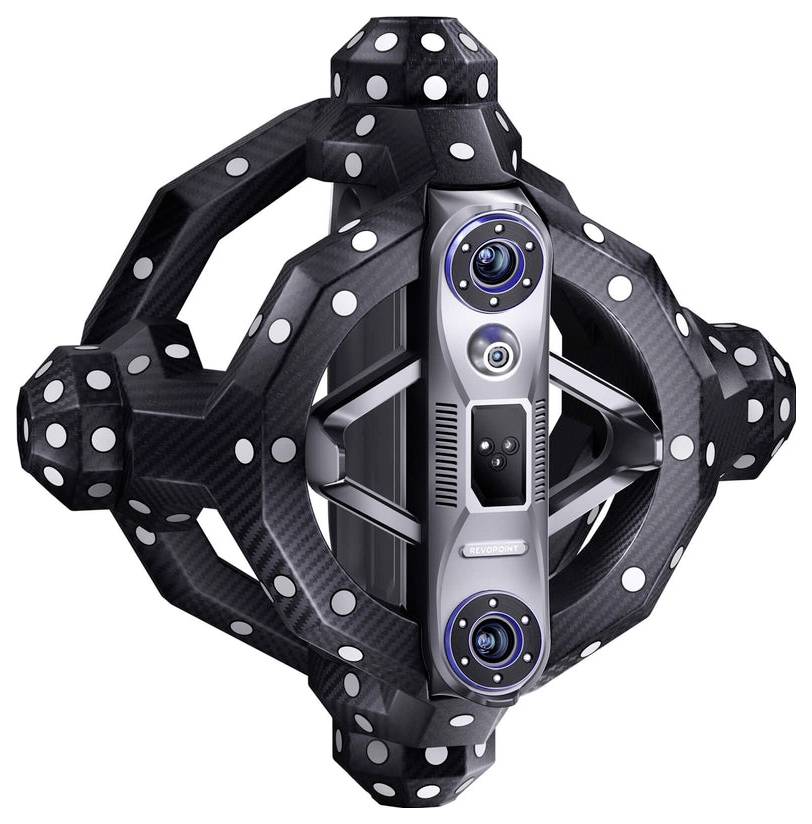

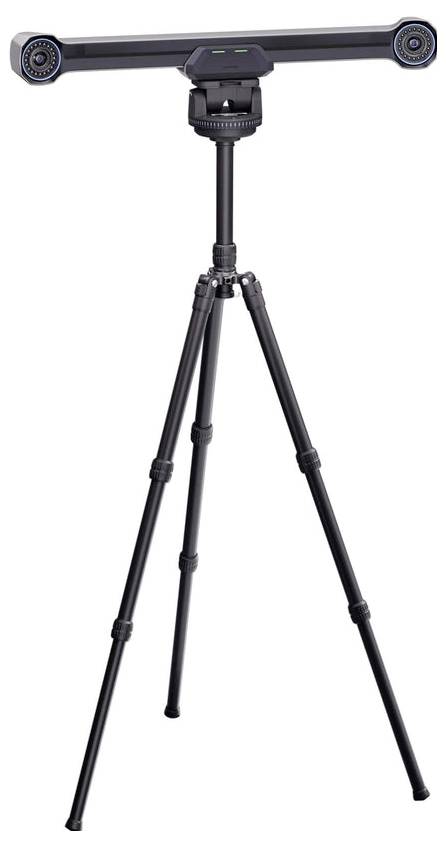

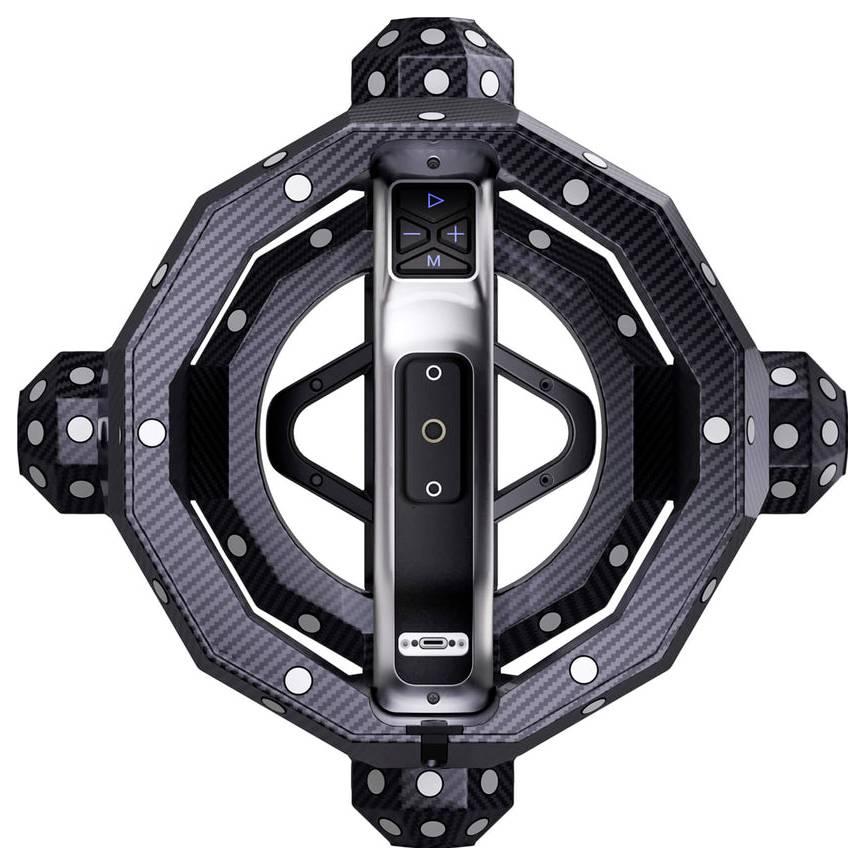

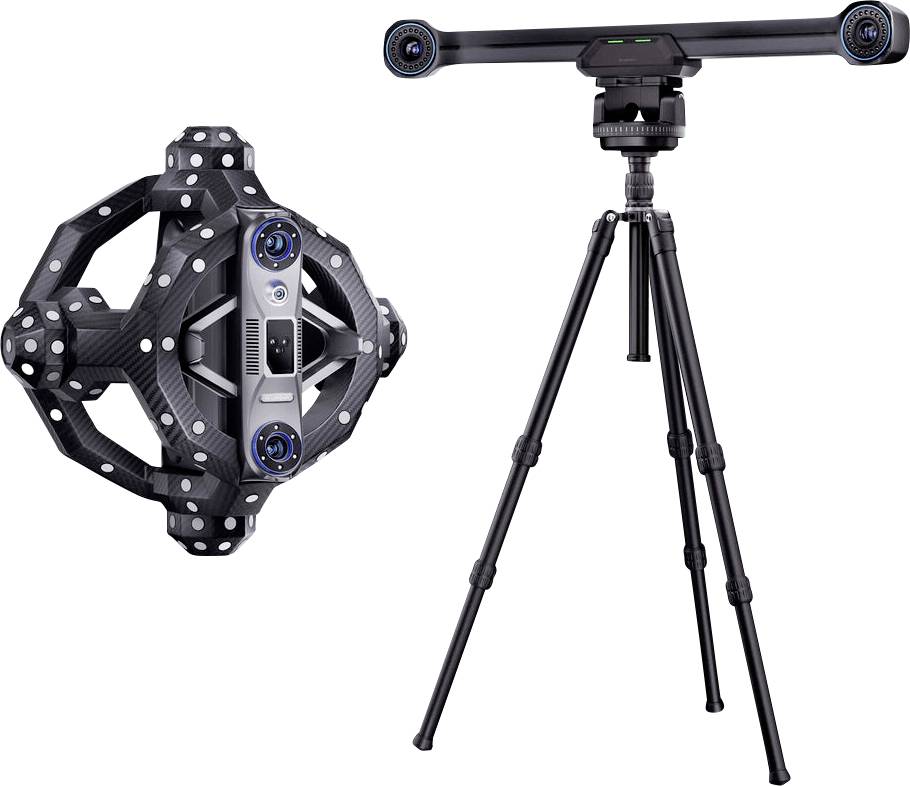

Scanneren er monteret i en ramme af kulstoffibre i en del - formstabil og vridningsstabil. Det modulopbyggede design med 6 m forbindelseskabel og bevægelig basestation muliggør en fleksibel registrering af store objekter uden tab af præcision.
Realistisk teksturegistrering
Det integrerede RGB-kamera med høj opløsning frembringer fotorealistiske teksturer. Dataene kan anvendes direkte i Revo Measure eller Revo Design til analyse, dokumentation eller CAD-integration.
Fatning: I realtid
FORMATER: PLY, OBJ, STL, ASC, 3MF, GLTF, FBX
Software-økosystem
Revo Track: Scanning, redigering, kalibrering med live-visning og realtidsoptimering.
Revo Design: CAD-efterbehandling (kan sammenlignes med QUICKSURFACE Lite) til konvertering af scanningsdata til parametriske modeller.
Revo Measure: Præcis måleteknik til kvalitetskontrol (GD&T, målekontrol, volumen/areal, analyse af afvigelser, målerapport-eksport).
Industriel integration - TrackIT robot 3D-scanningssystem
I kombination med en seksakslet kollaborativ robot muliggør TrackIT en fuldautomatisk 3D-registrering af komplekse komponenter op til 0,5 m diameter med en nøjagtighed på op til 0,05 mm. Perfekt til seriemålinger, automatiserede testprocesser og roboterunderstøttet produktion.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
