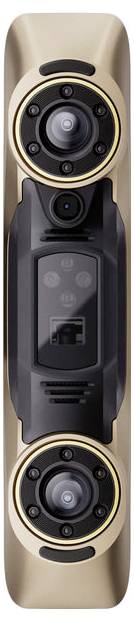

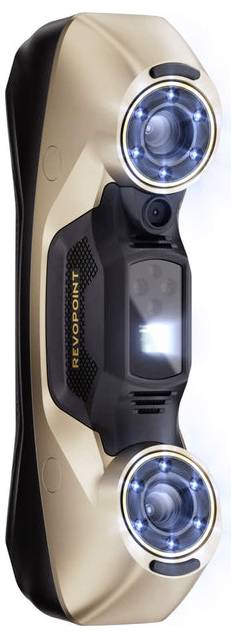

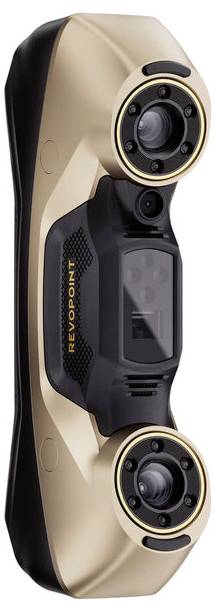

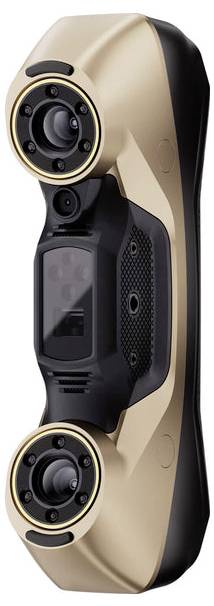

Revopoint MetroY Ultra Standard Edition 3D-scanner

Revopoint MetroY Ultra 3D-scanner

Revoppoint MetroY Ultra er en højpræcis 3D-scanner til berøringsfri digitalisering af små til mellemstore komponenter. Udviklet til måleopgaver, kvalitetssikring, reverse engineering, Rapid Rapid prototyping og additiv produktion, kombinerer systemet blålysbaserede laserscanninger med struktureret lys, høj scanningshastighed og verificerbar volumetrisk nøjagtighed. Dermed er scanneren især velegnet til industrielle anvendelser, hvor præcise 3D-data, reproducerbare resultater og belastbare testprocesser er afgørende.

Udviklet til præcis 3D-måling og industrielle testprocesser
MetroY Ultra er konsekvent konstrueret til måletekniske 3D-registrering. Dens volumetriske nøjagtighed på 0,015 mm + 0,04 mm x L (m) gør det muligt at registrere komplekse geometrier for efterfølgende måle-, validerings- og produktionsbeslutninger. I forbindelse med den valgfri eller redigeringsafhængige verifikation på stedet kan scannerens ydeevne kontrolleres og dokumenteres i realtid.

Overblik over de vigtigste fordele
5 Blue-Light-scanningstilstande til forskellige komponentgeometrier og overflader
Volumetrisk nøjagtighed: 0,015 mm + 0,04 mm x L (m)
Høj hastighed: Op til 90 fps
Effektiv indsamling af data: Op til 3.000.000 punkter/s.
Markerfri Structured Light med op til 7.000.000 punkter/s.
Scan mørkere eller skinnende overflader uden scanningsspray i lasertilstande
Trådløs scanning via Wi-Fi 6 med live-feedback
Outdoor-laserscanning på op til 100.000 lux
HD-RGB-kamera til farvede 3D-modeller
Revo Metro Scan-software til Windows og MacOS
Revo Measure til certificeret 3D-måling og inspektion i CMM Edition

5 scanningstilstande til forskellige geometrier og overflader
Revopoint MetroY Ultra arbejder med fem Blue-Light-scanningstilstande for at registrere forskellige komponentgeometrier og overflader på en sikker måde. Derved kan scanneren fleksibelt tilpasses reelle kontrol- og digitaliseringsopgaver. High-speed-tilstanden med 34 krydslinjer er designet til hurtig dataregistrering på plane, skinnende eller mørke overflader. Detailtilstanden med 15 parallelle linjer registrerer fine detaljer, kanter og komplekse overfladestrukturer særligt præcist. Den Deep-Holes-tilstand med enkeltlinje er udviklet til svært tilgængelige områder som dybe boringer, fordybninger, riller og gitterstrukturer.

Structured Light og Auto Turntable for reproducerbare resultater
Til håndværkerige geometrier med tilstrækkelige kendetegn er der en markerfri Full-Field-Structured-Light-tilstand til rådighed. Dette muliggør en hurtig og præcis digitalisering uden mærkepunkter med op til 7.000.000 punkter pr. sekund. I kombination med Dual-Axis Turntable skaber MetroY Ultra med et tryk på en knap meget præcise, gentagbare 3D-modeller. Dette er særligt relevant for standardiserede testforløb, seriekomponenter og tilbagevendende digitaliseringsopgaver. Hos de strukturerede lys-tilstande, herunder Auto-Turntable, kræves der scanningsspray på mørke eller blanke overflader.

Verificerbar nøjagtighed til måling og kvalitetssikring
MetroY Ultra er ikke kun en 3D-scanner til geometriregistrering, men et værktøj til verificerbare 3D-målinger. Med den certificerede Ball plate i kulfiber kan den volumetriske nøjagtighed kontrolleres direkte på stedet og i realtid. Softwaren sammenligner scanningen med Ball Plates individuelle metrologiske fil, beregner den volumetriske afvigelse og bekræfter systemets ydeevne. Denne funktion er særlig relevant for brugere i kvalitetssikringen, i prøvningslaboratoriet, i produktionskontrollen og alle andre steder, hvor måleresultaterne skal kunne kontrolleres og standardiseres.

Forskel mellem standard og CMM Edition
Standard Edition: Indeholder Revopoint MetroY Ultra 3D-scanneren til meget præcis 3D-scanning, Reverse Engineering, digitalisering og industriel dataregistrering.
CMM Edition: Udvider scanneren med funktioner til verificerbar 3D-måling og professionel inspektion.
Inklusiv Ball Plate: Kun CMM Edition indeholder den certificerede kulfiber-Ball-plade til kontrol på stedet af den volumetriske nøjagtighed i realtid.
Revo Measure inklusive: CMM Edition omfatter desuden en 1-års licens til Revo Measure med PTB-certificeret metrologialgoritmer til normbaserede test- og måleopgaver.
Standard Edition uden målepakke: I standard-versionen medfølger Ball Plate og Revo Measure ikke, og skal efter behov købes separat.
Egnet til hvem: Standard Edition er ideal for 3D-scanning, Reverse Engineering og digital modelbehandling. CMM Edition er det rigtige valg til kvalitetssikring, komponentkontrol, inspektionsrapporter og dokumenterede måleprocesser.

Revo Measure til certificeret 3D-måling og inspektion
CMM Edition indeholder softwaren Revo Measure med en 1-års licens. Løsningen er baseret på PTB-certificerede metrologialgoritmer og understøtter standardbaserede testprocesser til krævende engineering- og kvalitetskontrolworkflows. Der kan udledes verificerbare målinger af de registrerede 3D-scanningsdata for at analysere nøjagtige afvigelser. Til dokumentation og kommunikation kan professionelle PDF-rapporter eksporteres med måledata, afvigelsesdiagrammer og farvekort.

Inklusiv gratis Revo Metro Scan-software
Med den gratis Revo Metro software kan 3D-scanninger oprettes i fire trin: Scanning, bearbejdning, redigering og eksport. Softwaren er tilgængelig til Windows og MacOS, og understøtter output i formaterne PLY, OBJ, STL, ASC, 3MF, GLTF og FBX. Forbløffende scan-indstillinger giver mulighed for målrettet styring af skydækkehøjden. Under scanningen sørger realtids-overvågning af punktsky for, at manglende områder registreres med det samme.

Fleksible arbejdsgange for 3D-scan, reverse engineering og additiv produktion
Efter dataregistrering kan rådata bearbejdes automatisk eller optimeres manuelt med værktøj til fusion og mesing. Til efterbehandling er der udvælgelses-, rengørings-, glas-, forenklings- og hulfunktioner til rådighed. Dermed integreres MetroY Ultra problemfrit i digitale workflows omkring 3D-tryk, CAD, reverse engineering og additiv produktion.

Wireless scanning og Live-feedback i realtid
Scanneren understøtter trådløs scanning via Wi-Fi 6. Derved bliver scanningen i realtid overført til en PC, hvis computerkraft bruges. Samtidig kan live-billedet vises via Revo Mirror på en terminal eller skærm. På denne måde kan blindpunkter eller ufuldstændige områder opdages og efterscannes direkte. Revo Mirror er kompatibel med Windows, MacOS, iOS og Android.

Også egnet til udendørs laserscanning under vanskelige lysforhold

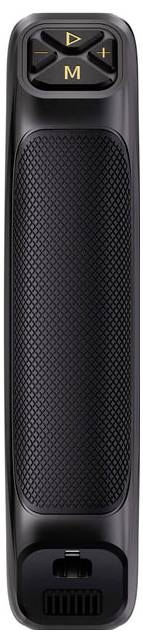

Revoppoint MetroY Ultra er beregnet til udendørs laser scanninger under omgivelseslys på op til 100.000 lux. Dermed kan systemet også anvendes under krævende lysforhold, for eksempel ved scanninger i nærheden af produktionen eller udendørs. Det medfølgende Battery Grip giver op til 2,5 timers kontinuerlig scanning og udvider anvendelsesområdet betydeligt.

Real Color til farvede og realistiske 3D-modeller
Via det integrerede HD-RGB-kamera registrerer MetroY Ultra realistiske farveinformationer og overfladetemperaturer. Derved opstår farvede 3D-modeller med høj visuelt udseende. Disse farvedata kan også anvendes i Revo Measure til at vise målerapporter og analyser på en anskuelig og professionel måde. Til anvendelser i produktudvikling, dokumentation, visualisering eller digital arkivering er det en klar merværdi.

Præcisionskalibrering og scan-til-CAD
Der medfølger et fotolitografisk kalibreringsboard, som sikrer scannerens nøjagtighed og pålidelighed. Denne regelmæssige kalibrering er især vigtig i professionelle miljøer, hvor der kræves konstante scanningsresultater og reproducerbare måleværdier. Revo Design står til rådighed for viderebehandling af 3D-scanningsdata i CAD-modeller. Softwaren understøtter mesh-redigering, Freiformodelering, parametrisk modellering og fuldstændige scan-to-CAD-workflows til Reverse Engineering, produktudvikling og industrielt design.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
