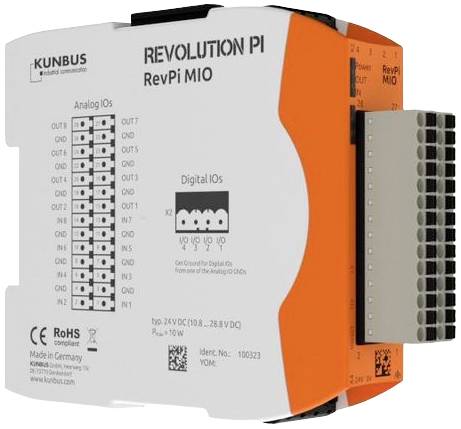

Revolution Pi by Kunbus RevPi MIO PR100323 PLC-udvidelsesmodul 24 V/DC

De 8 analoge indgange og 8 analoge udgange kan tilsluttes via den 28-polede klemliste på forsiden af modulet. Både indgange og udgange arbejder med 0 - 10 V. variable skiftetærskler gør det muligt for de analoge indgange at opføre sig som digitale indgange. Koblingstærsklerne kan fastlægges for hver kanal. Hver analog indgang er højohmsk med en 100 kΩ indgangsmodstand og har et hardwarefilter med en grænsefrekvens på 1,5 kHz. Derudover er alle indgange sikret med en beskyttelsesdiode mod ESD-impulser. Også de analoge udgange kan konfigureres således, at de giver en konstant, foruddefinerede spænding. Derved er det muligt at bruge de analoge udgange, som for eksempel digitale udgange, og anvende det logiske niveau op til 10 V. Ud over sine analoge ind- og Udgange har RevPi MIO mio også over 4 digitale kanaler. Hver kanal kan via en revolution Pi konfigurations-tool PiCtory konfigureres enten som digital indgang eller som digital udgang. Derudover kan der indstilles følgende driftstilstande: PWM-input, impulsmålinger, GPI 24 V, PWM-output, impulsoutput og GPO 24 V niveauoutput. De digitale indgange/udgange tilsluttes via det ovennævnte 4-polede stik.
