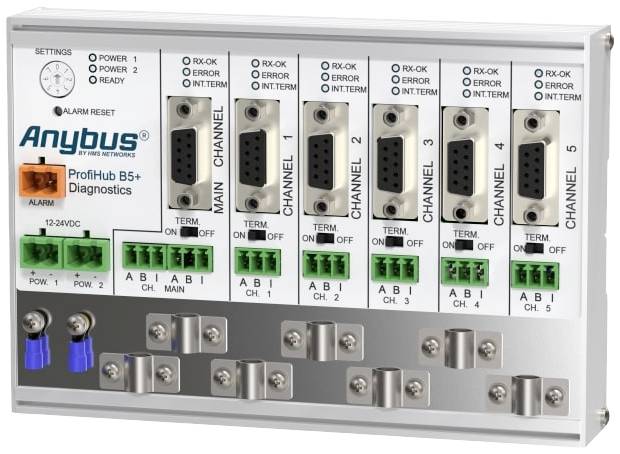

Repeater Anybus ProfiHub B5+R Driftsspænding (num): 12 V/DC, 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Højdepunkter og detaljer
Grænseflade-moduler
- Oprettelse og udvikling af slaves i løbende drift
- Hver kanal er kortslutningssikker
- Kompakt og robust konstruktion
- Display med status- og fejlvisning for hver kanal
- DB9-tilslutninger og skrueklemmer kan blandes
- Egnet til alle DP-kabler
- Netværkopologi efter mål
- Netværk kan nemt udvides
- Sparer omkostninger
Tekniske specifikationer
- Produkttype
Repeater
- Type
ProfiHub B5+R
- Driftsspænding
12 V/DC
24 V/DC
- Maks. driftstemperatur
70 °C
- Min. driftstemperatur
-25 °C
- Driftsspænding (detaljer)
12-24 V/DC
- Driftstemperatur
-25 til 70 °C
- Dim.
(B x H) 113 mm x 35 mm
- H
35 mm
- Bredde
113 mm
- Produc.-delnr.
17020R
- Strømforbrug:
275 mA ved 24 V spændingsforsyning
Dokumenter og downloads
Datablad
Datablad 2986318 Repeater Anybus ProfiHub B5+R Driftsspænding (num): 12 V/DC, 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2986318 Repeater Anybus ProfiHub B5+R Driftsspænding (num): 12 V/DC, 24 V/DC
Overensstemmelseserklæring
Overensstemmelseserklæring 2986318 Repeater Anybus ProfiHub B5+R Driftsspænding (num): 12 V/DC, 24 V/DC
Beskrivelse
Professionel hub B5+R repeater
Profibus B5+R er en avanceret, fleksibel og robust IP20-repeater til Profibus DP installationer. Med den kan lange stikledninger og Backbone strukturer med stjerne- eller træstrukturer skabes i IP20-miljøer.
Profibus DP er en high-speed kommunikationsbus med strenge tekniske retningslinjer vedrørende stikledninger, fordi for eksempel mulige refleksioner let kan føre til kommunikationsforstyrrelser. Når der skal etableres stikledninger eller stjerneformede segmenter, er det normalt nødvendigt med dyre investeringer for at få en repeater.
Som innovative komponenter til sådanne programmer er den professionelle hub B5+R ideel; den er en perfekt økonomisk løsning til opbygning af driftssikre stikledninger i high-speed-DP-netværk. Den har funktionaliteten af en transparent 5-dobbelt-repeater med galvanisk adskilte kanaler. Dette gør det muligt at opbygge netværksstrukturer med forlængede stikledninger, der hver især kan betjene op til 31 enheder og have den samme længde som hoved-busledningen. Professionel Hub B5+R genopfrisker de meddelelser, der er modtaget på en kanal, og leder dem videre til alle andre kanaler (Chicken Foot-topologi).
Da professionel hub B5+R giver mulighed for galvanisk adskilte segmenter, kan enhederne nu til- og monteres i løbende drift. Desuden breder elektriske forstyrrelser på bussen og EMC-forstyrrelser på en stikledning sig ikke ud til de andre segmenter. Den intelligente logik og isolationskredsløb i professionel hub B5+R sørger for, at bitbredden ikke ændres. Dermed gælder der ved den professionelle Hub-enhed ikke begrænsninger for det serielle samspil. Logikken registrerer også automatisk overførselshastigheden.
For at lette installationsarbejdet er termineringen med afslutningsmodstande integreret og kan slås til/fra. Også jordprincippet kan vælges: Direkte eller kapacitiv jording. De professionelle hubs forsynes med 10-32 volt jævnstrøm (versioner for 110/230 V vekselspænding fås også). Til fejlsøgning, vedligeholdelse og ibrugtagning har de professionelle hubs en skærm på ydersiden, der viser status for de enkelte kanaler (data (data) og Error (fejl)).
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
