Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Vis alternativer
Total (472,00 kr. / stk.r)
kr
Højdepunkter og detaljer
Arduino boards
- Baseret på Rockchip RK3568
- 4x Cortex A55 regnstjerne med taktfrekvens 2 GHz
- Arbejdshukommelse: 2 GB
- Mali G52-grafikprocessor
Tekniske specifikationer
- SoC: RK3568
- CPU: Quad-Core Cortex-A55, frekvens 2 GHz
- GPU: Mali G52
- NPU: 0,8 TOPS NPU
- Arbejdshukommelse: 2 GB LPDDR4 3200MT/s, op til 1560 MHz
- Harddisk: EMMC, μSD-kort (μSD-kortplads understøtter op til 128 GB μSD-kort), M.2 SSD (M.2-tilslutning understøtter op til 8 TB M2 NVME SSD)
- Visning: HDMI 2.0 op til 4k*2k@60 Hz, MIPI DSI 2 Lanes via FPC-tilslutning, to vilkårlige HDMI- og MIPI DSI-tilslutninger kan anvendes samtidigt, understøtter spejl- eller udvidelsestilstand.
- Audio: 3,5 mm jack med mikrofon, HD-codec, der understøtter op til 24-bit/96 kHz audio.
- Kamera: MIPI CSI 2 Lanes via FPC-tilslutning, understøtter kamera med op til 800 MP.

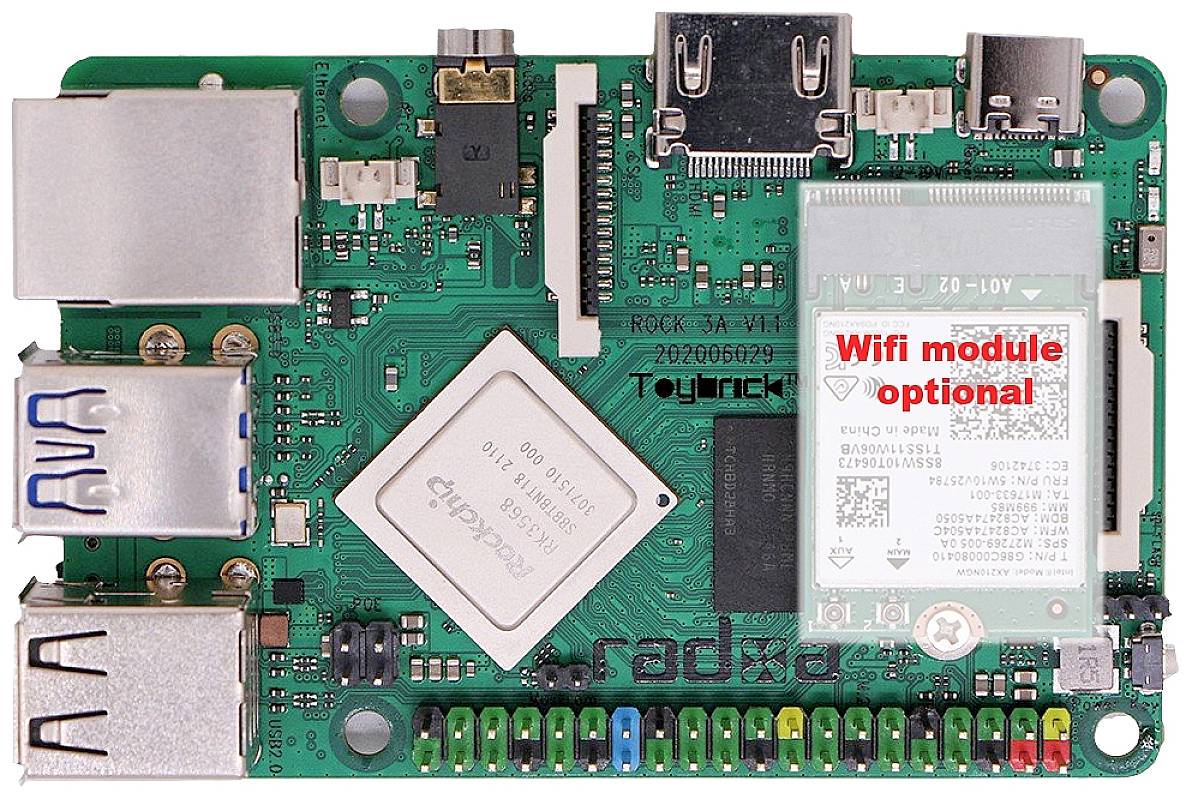

- Trådløs: Findes ikke. Valgfri ROCK Pi trådløst modul
- USB: 1 x USB 3.0 OTG, hardware-kontakt til host/enhed-omskiftning, forside, 1 x USB 3.0 -HOST, 2 x USB 2.0 -HOST
- Ethernet: GbE LAN med Power over Ethernet (PoE)-understøttelse, ekstra KRÆVES til strømforsyning via PoE
- Andre tilslutninger: 40-polet udvidelsesliste med 5x UART, 1x SPI-bus, 2x I2C-bus, 6x PWM, 1x ADC, 1x CAN, 6x GPIO, 2x 5V DC strømindgang, 1x 3,3 V DC strømindgang
- Andet: RTC, RTC-batteritilslutning til tidsbackup (valgfrit)
- STRØMFORSYNING: USB PD, UNDERSTØTTER USB TYPE-C PD 2.0, 9 V/2 A, 12 V/2 A, 15 V/2 A, 20 V/2 A., Qualcomm® Quick ChargeTM: Understøtter QC 3.0/2.0 adapter, 9 V/2 A, 12 V/1,5 A.
- Produkttype
Single-Board-Computer
- Model
Rock 3 A
- System-on-a-Chip
Rockchip RK3568
- Processor
Quad-Core Cortex A55
- Processor-kerner (antal)
4 x
2 GB
- Taktfrekvens
2.0 GHz
- Operativsystem (Version)
Uden OS
- Tilsluninger intern
CSI (Camera)
DSI (Display)
GPIO (40pol.)
- Tilslutninger ekstern
USB 2.0
USB 3.0
HDMI
3,5 mm jack
- Strømforsyning
via USB
- Udgangsspænding ||
9 V/DC
- Udgangsstrøm
2 A
- L
85 mm
- Bredde
56 mm
Dokumenter og downloads
Datablad
Datablad 2490825 Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2490825 Radxa RS117-D2 Rock 3 A 2 GB 4 x 2.0 GHz
Beskrivelse

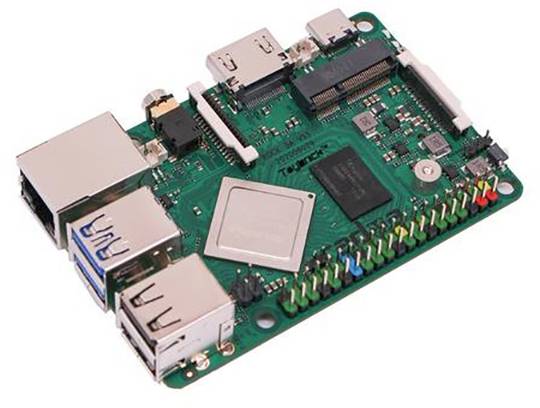

ROCK 3A er en forbedret version af ROCK Pi 4 med nogle forbedret ydeevne samt ekstra nye interfaces.
Rock 3A er baseret på RK3568 chip. Det giver flere muligheder for at bruge og udstede input og output. Ud over en M.2 Key M-port til tilslutning af en NVMe-SSD med to PCIe 3.0-lanes står en tilsluttede M.2 Key E-port til rådighed via en enkelt PCIe 2.0-lane. Kan også aktiveres via UART, men understøtter også WiFi 6-kort for en særlig hurtig, trådløs forbindelse til et netværk.
Den indbyggede RK3568 har fire Cortex A55-computerstjerner, hvor taktfrekvensen ligger på op til to gigahertz. Dertil kommer en Mali G52-grafikløsning. Til lagring af operativsystemet, programmer og data kan der ved siden af NVMe-SSD også anvendes et eMMC-modul eller et klassisk microSD-kort. Til netværksforbindelse står der en Gigabit-Ethernet-port med PoE-support til rådighed.

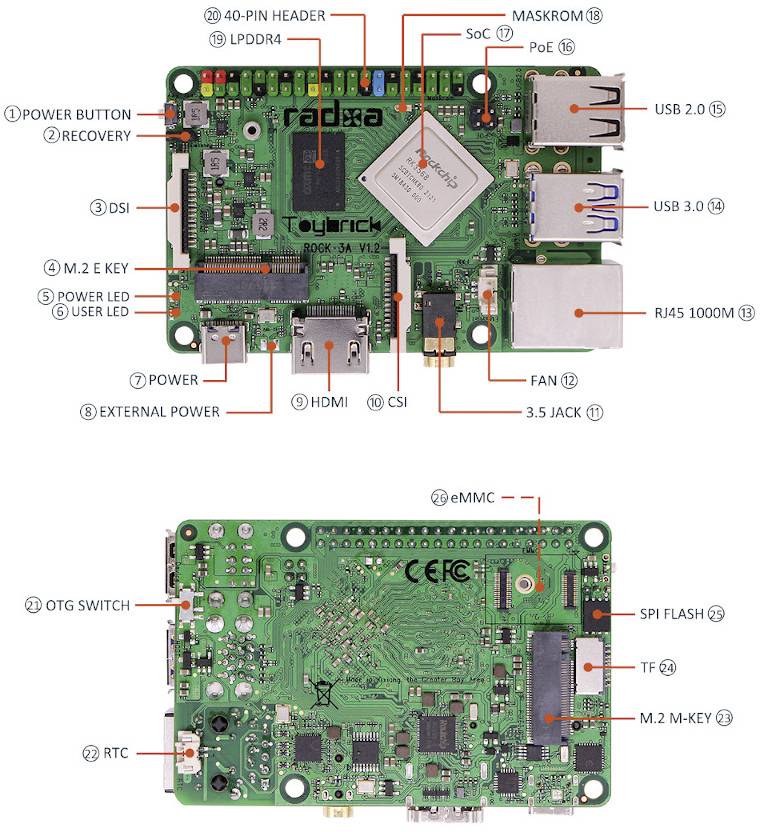

Billedsignaler kan overføres via HDMI 2.0-porten, dertil kommer en MIPI DSI-forbinder. Et 3,5 mm jackstik gør det let at tilslutte headsets eller højttalere. Eksternt tilbehør og også ekstern hukommelse kan tilsluttes via to USB 2.0- og USB 3.0-porte. Et batteridrevet realtidsur findes på den 85 x 54 millimeter store udviklerprintplade. 40 GPIO-Pins omfattende stiftliste er farvekodet og er for størstedelens vedkommende kompatibel med Raspberry Pi 4 og Rock Pi.
På softwaresiden støttes Debian 10 også.
Specifikation
- SoC - RK3568
- CPU - Quad A55 op til 2 GHz
- GPU - MALI G52 GPU, 0,8 T NPU
- operativsystem: Android 11.0, Debian 10 / Ubuntu / Slackware
- Stikbart eMMC-modul, 2/4 GB LPDDR4 3200MT/s, DRAM-controller-frekvens op til 1560 MHz
- QC/PD-effektunderstøttelse med en QC/PD-protokol-IC fra den nye generation
- to USB 2.0 -to USB 3.0 (1 x OTG+1 x HOST), de to USB 3.0 kan konfigureres i SATA-tilstand med et SATA-breakout-kabel
- GbE med PoE-understøttelse
- M.2 M-Key til NVMe med PCIe 3.0 x2-lanes
- M.2 E-Key til tilslutningsmuligheder med PCIe 2.0 x1/SDIO/UART, understøtter Wi-Fi 6 -kort
- 1x MIPI DSI, 1x MIPI CSI, kompatibel med ROCK Pi 4
- 40P GPIO-header, størstedelen kompatibel med ROCK Pi 4
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Rock 3A er baseret på RK3568 chip. Det giver flere muligheder for at bruge og udstede input og output. Ud over en M.2 Key M-port til tilslutning af en NVMe-SSD med to PCIe 3.0-lanes står en tilsluttede M.2 Key E-port til rådighed via en enkelt PCIe 2.0-lane. Kan også aktiveres via UART, men understøtter også WiFi 6-kort for en særlig hurtig, trådløs forbindelse til et netværk.
Den indbyggede RK3568 har fire Cortex A55-computerstjerner, hvor taktfrekvensen ligger på op til to gigahertz. Dertil kommer en Mali G52-grafikløsning. Til lagring af operativsystemet, programmer og data kan der ved siden af NVMe-SSD også anvendes et eMMC-modul eller et klassisk microSD-kort. Til netværksforbindelse står der en Gigabit-Ethernet-port med PoE-support til rådighed.
Billedsignaler kan overføres via HDMI 2.0-porten, dertil kommer en MIPI DSI-forbinder. Et 3,5 mm jackstik gør det let at tilslutte headsets eller højttalere. Eksternt tilbehør og også ekstern hukommelse kan tilsluttes via to USB 2.0- og USB 3.0-porte. Et batteridrevet realtidsur findes på den 85 x 54 millimeter store udviklerprintplade. 40 GPIO-Pins omfattende stiftliste er farvekodet og er for størstedelens vedkommende kompatibel med Raspberry Pi 4 og Rock Pi.
På softwaresiden støttes Debian 10 også.
Specifikation
- SoC - RK3568
- CPU - Quad A55 op til 2 GHz
- GPU - MALI G52 GPU, 0,8 T NPU
- operativsystem: Android 11.0, Debian 10 / Ubuntu / Slackware
- Stikbart eMMC-modul, 2/4 GB LPDDR4 3200MT/s, DRAM-controller-frekvens op til 1560 MHz
- QC/PD-effektunderstøttelse med en QC/PD-protokol-IC fra den nye generation
- to USB 2.0 -to USB 3.0 (1 x OTG+1 x HOST), de to USB 3.0 kan konfigureres i SATA-tilstand med et SATA-breakout-kabel
- GbE med PoE-understøttelse
- M.2 M-Key til NVMe med PCIe 3.0 x2-lanes
- M.2 E-Key til tilslutningsmuligheder med PCIe 2.0 x1/SDIO/UART, understøtter Wi-Fi 6 -kort
- 1x MIPI DSI, 1x MIPI CSI, kompatibel med ROCK Pi 4
- 40P GPIO-header, størstedelen kompatibel med ROCK Pi 4
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- RK3568 baseret, Quad A55 med op til 2 GHz, Mali G52 GPU, 0,8 T NPU
- Stikbart eMMC-modul
- 2/4 GB LPDDR4 3200MT/S.
- DRAM-controller-frekvens op til 1560 MHz
- QC/PD-strømunderstøttelse, med en QC/PD-protokol-IC fra den nye generation
- 2x USB2 som ved ROCK Pi 4
- 2 x USB3 (1 x OTG+1 x HOST)
- Begge USB3 kan konfigureres i SATA-tilstand med et SATA Breakout-kabel
- GbE med PoE-understøttelse
- M.2 M nøgle til NVMe med PCIe 3.0 x2 lanes
- M.2 E-Key til tilslutningsmuligheder med PCIe 2.0 x1/SDIO/UART, understøtter WiFi 6 kort
- 1x MIPI DSI, 1x MIPI CSI, kompatibel med ROCK Pi 4
- 40 PIN GPIO størstedelen kompatibel med ROCK Pi 4
Tip
Softwaren til ROCK3 A kræver det, kan downloades under Radxa Wiki
