PQ Plus UMD 98RCM Digitalt måleapparat til indbygning

EAN:
Fremstillingsnr.
Artikel nr.:

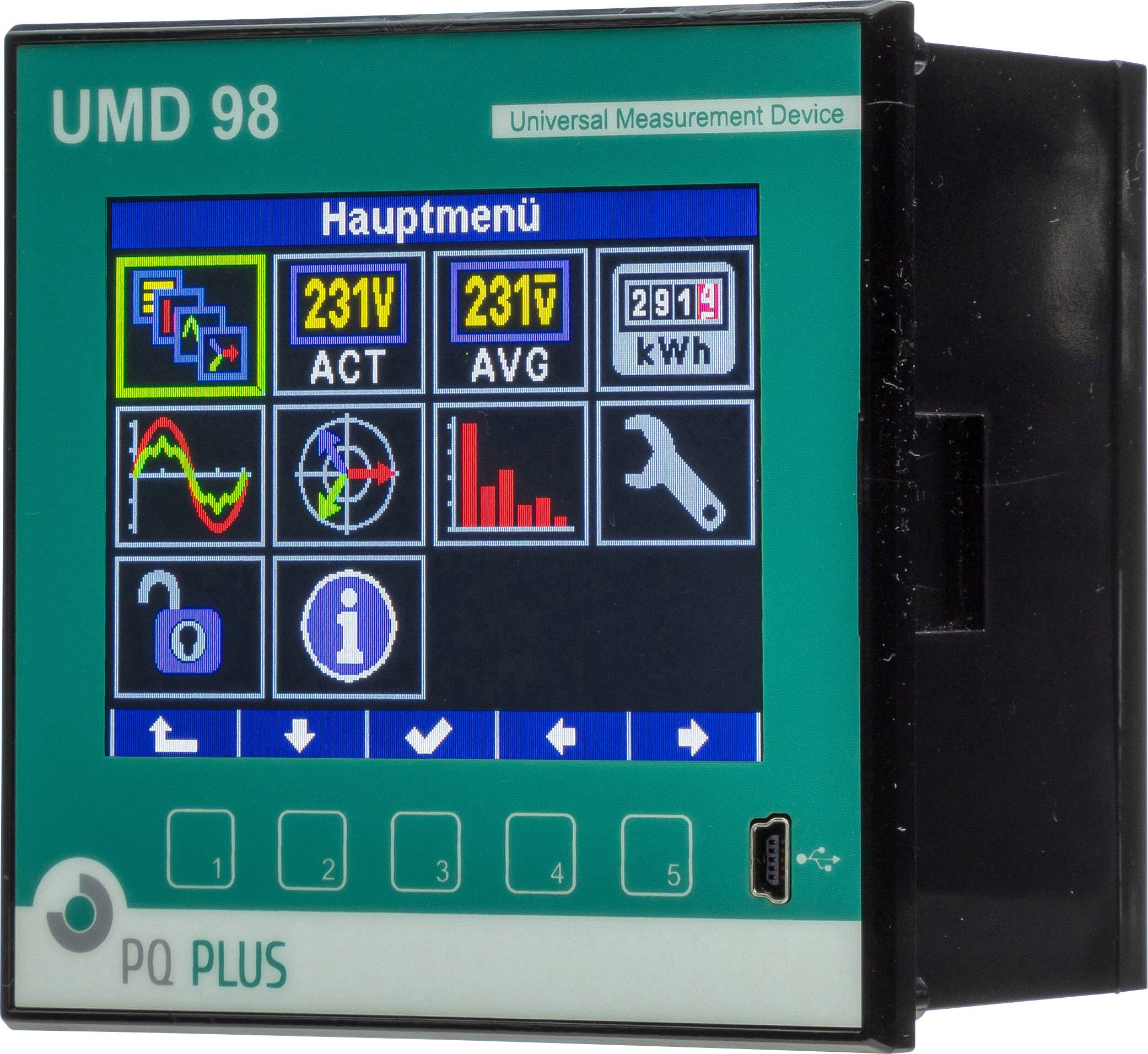

Visning af et måleapparat med hovedmenu, viser spænding '231V', effekt '2974 kWh', farverige grafikker; symboler for indstillinger og information.
Visning af et måleapparat med hovedmenu, viser spænding '231V', effekt '2974 kWh', farverige grafikker; symboler for indstillinger og information.

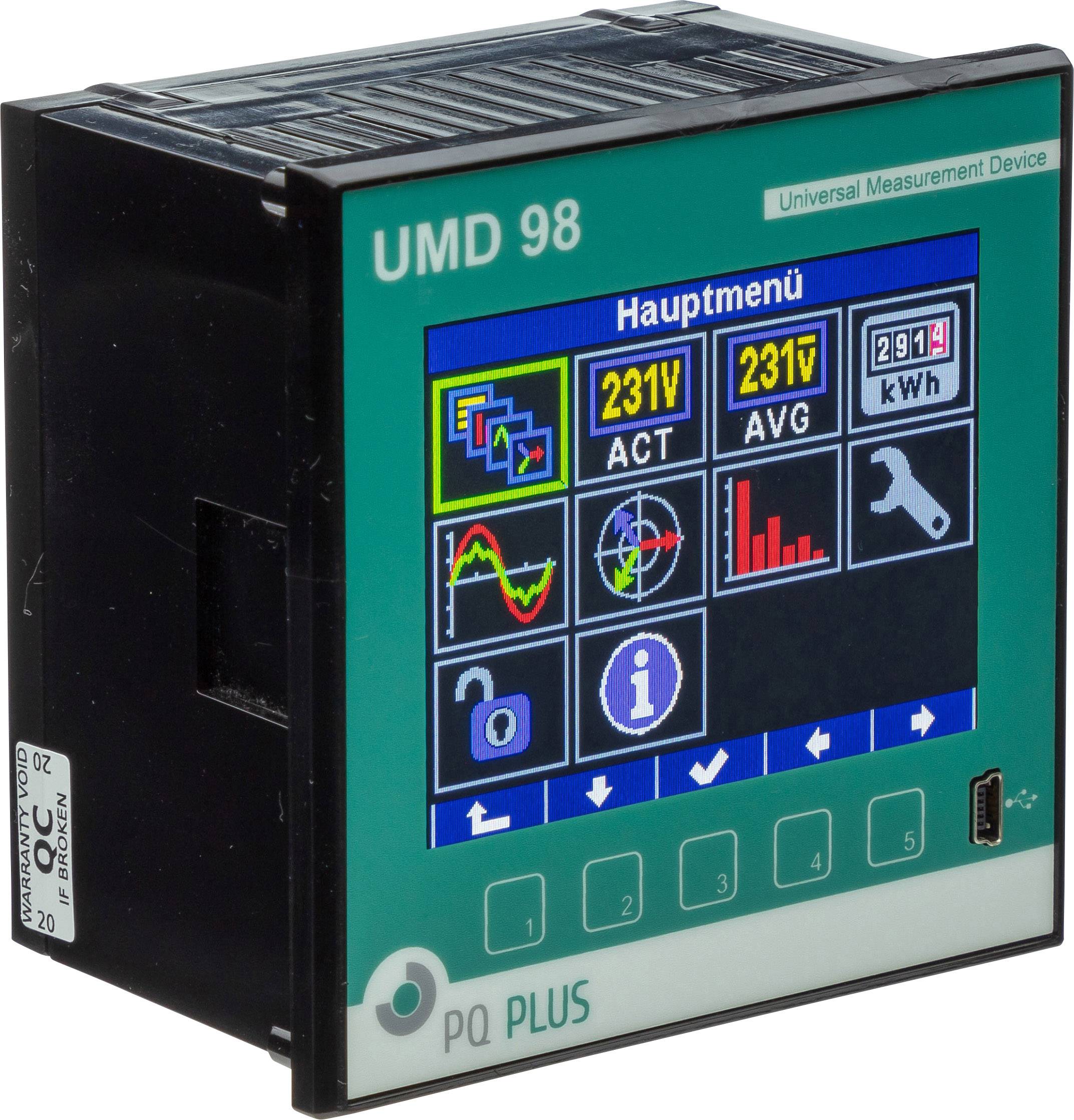

En enhed med et digitalt display viser måleværdier som '231V', '231V', '2971 kWh' og diagrammer. Menuindstillinger er synlige.

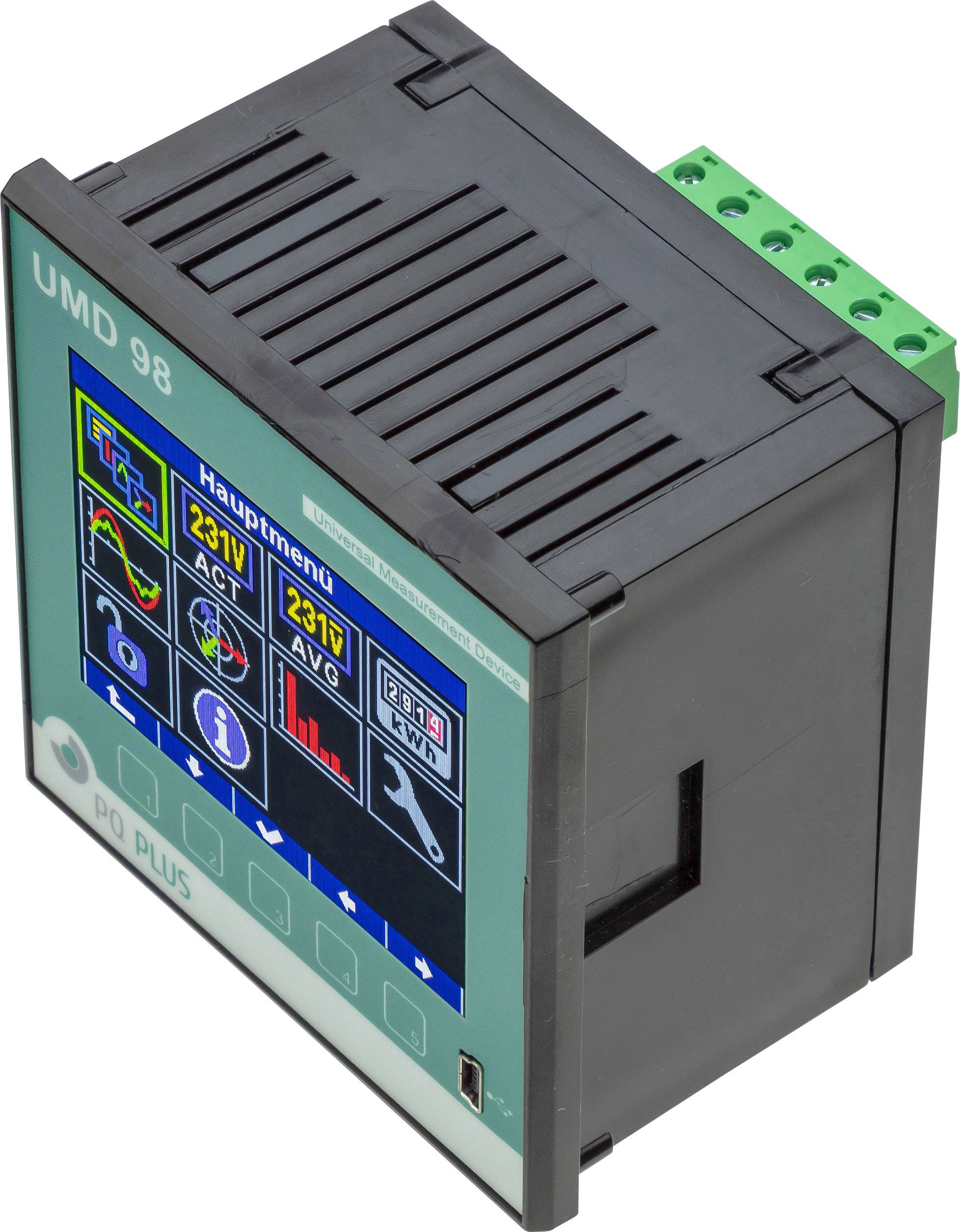

Et digitalt måleapparat, model UMD 98, viser elektriske måleværdier som spænding og strøm på en farvedisplay.

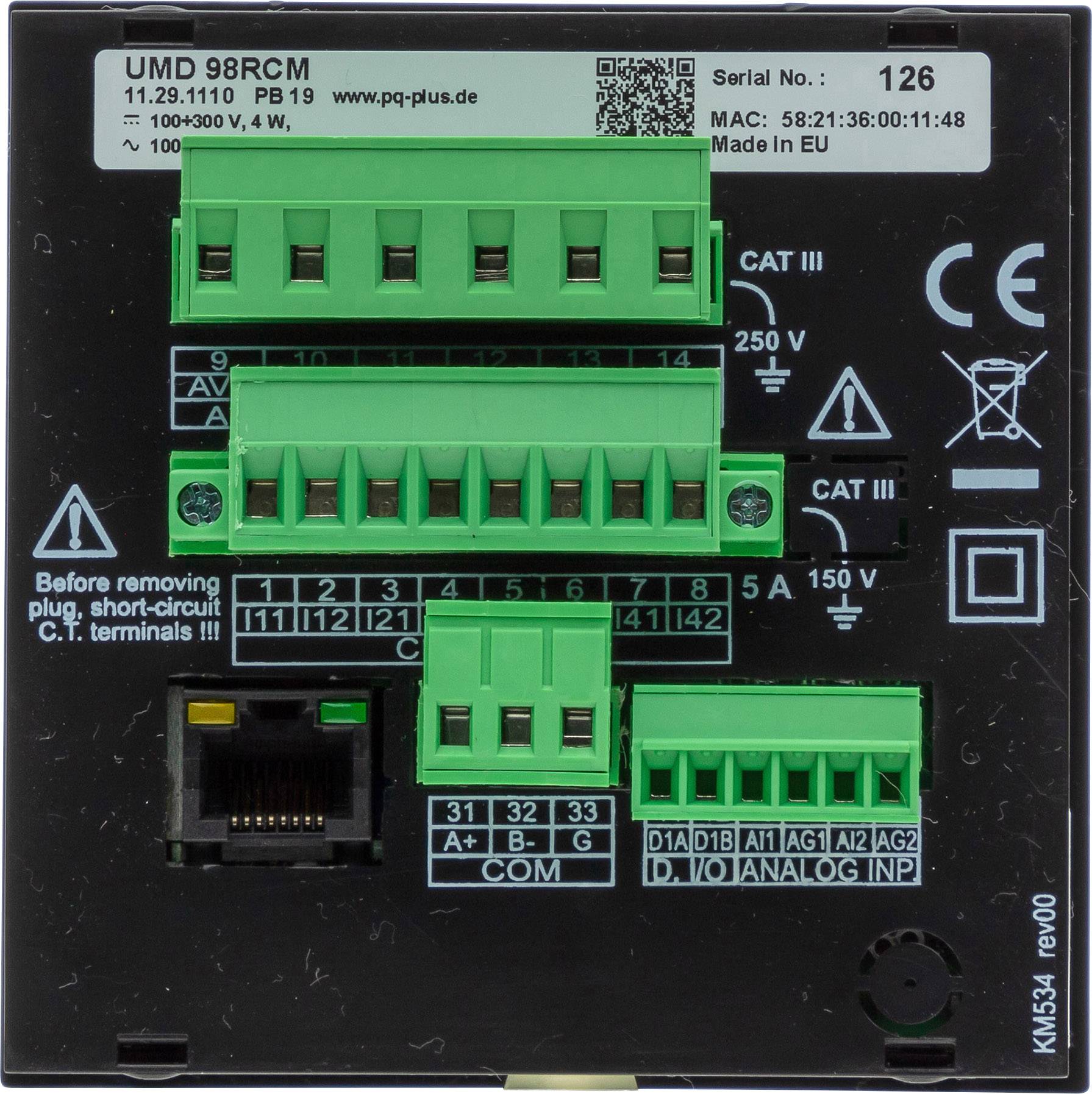

Et elektronisk måleapparat med flere grønne stik og en Ethernet-port. Påskrift 'UMD 98RCM' øverst til venstre.
1/4
PQ Plus
Datablad (PDF)
Deutsch (Deutschland)
Levering ons. 7. okt.

5 stk.

Antal

Total (5.192,00 kr. / stk.r)
5.192,00 kr.
ekskl. moms
Gratis fragt
Kun 5 stk. tilbage på lager
30 dages returret
Rapporter juridiske bekymringer
  • Højdepunkter og detaljer
  • Tekniske specifikationer
  • Varianter
  • Dokumenter og downloads
  • Beskrivelse
  • Inkluderet i leveringen
  • Købes ofte sammen

Højdepunkter og detaljer

Digitalt installationsmåleudstyr

Tekniske specifikationer

Produkttype

Digitalt måleapparat til indbygning

Type

UMD 98RCM

IP40 (front)

IP20 (bagside)

Dim.

(L x B x H) 80 x 96 x 96 mm

Specifikationer

konfigurerbart farvedisplay

Målekategori

CAT III 300 V

Bredde

96 mm

H

96 mm

L

80 mm

Dokumenter og downloads

Datablad

Deutsch (Deutschland)

Datablad 2143162 PQ Plus UMD 98RCM Digitalt måleapparat til indbygning

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2143162 PQ Plus UMD 98RCM Digitalt måleapparat til indbygning

Beskrivelse

UMD 98 er en højtydende frontpanelmeter og erstatter alle analoge måleapparater. Det måler 3/4-faset strøm og spænding i 4-kvadrant drift i klasse 0,2 og dermed arbejde i klasse 0,5 s samt alle gængse netstørrelser, for eksempel oversvingninger op til 50. Harmoniske. Apparatet tilsluttes via strømtransformer med N/5 A og N/1 A. Den danner lysnettet iht. en 50160, en 61000-2-2, en 61000-2-4, en 61000-2-12. Det har et strålende stort farve-grafik-display. Via de 5 funktionstaster bliver UMD 98 nemt betjent. Den har to analoge indgange til RCM måling. Den kan anvendes i 230/400 V TN-S netværk. Den har en stor 512 MB hukommelse og en integreret webserver. Via Ethernet-interface (med 5 porte) og mini-USB-tilslutningen på fronten kan der opnås adgang til apparatet. Dermed er internetprotokoller også nemme at læse, og PLC- og bygningssystemer kan nemt tilsluttes. Digitale ind-/udgange og et serielt RS485-interface er ligeledes integreret. Til netanalyse kan måleapparatet udvides med firmware-modulerne PQ S og GO. Med softwaren ENVis bliver apparatet parametreret eller visualiseret. CPU'en arbejder med 25,6 kHz.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Måling:
  • Spænding (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 kl. 0,2
  • strøm IL1; IL2; IL3; IN; 2xRCM kl. 0,2
  • effekt effektiv-/blindeffekt import/eksport pr. fase L1; L2; L3; PRO tarif T1; T3
  • effektiv ydelse P1; P2; P3; 3P import; Eksport , total kl. 0,5
  • blindeffekt Q1, Q2, Q3; 3Q Kl. 1
  • skineffekt S1; S2; S3; 3S kl. 1
  • harmonisk forvrængning D1; D2; D3
  • effektfaktor cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos fi2, cos fi3 kl. 0,5
  • symmetri ja
  • oversvingning spænding THDU1; THDU3; THDU23; THDU23 THDU31 kl. 2
  • oversvingning strøm THDI1; THDI2; THDI3; kl. 2
  • harmonisk pr. orden 1. Til 50. For U/i
  • klirfaktor U1fh; U2fh; U3fh; I1fh; I2fh; I3fh
  • frekvens 40...70 Hz 0,05
  • effektivt arbejde 4 kvadranter måling/eksport pr. fase; pr. tarif; Total kl. 0,5s
  • blindarbejde 4 kvadrantmåling import/eksport pr. fase; pr. tarif; total kl. 2
  • Flicker option: PQ S
  • datalogger:
  • Hukommelse (flash) ULN; ULL; i; P; Q; S; D; THDU; THDI; f; UFH; status i/O;energi virke- /blindeffekt import/eksport pr. fase; L2; L3 pr. tarif T1; T2; T3
  • spændingsdyk Option: PQ S
  • oscilramfunktion mulighed: Go
  • yderligere funktioner:
  • Alarmer logik
  • grænseværdier for over-/underskridelse
  • i/O 1 digital ind- /udgang;hukommelse 512 MB Flash
  • registreringsinterval sek.; min., timer; dage, måned; års
  • kommunikation:
  • RS485 modbus maks. 921600 baud
  • Ethernet 100 Mbit/s
  • USB
  • elektrisk tilslutning:
  • Forsyningsspænding U: 110...250 V AC
  • effektforbrug 8 VA / 4 W
  • overspændingskategori CAT III/300 V
  • måleområder:
  • Nominel spænding 8...660 V AC (400 V)
  • valgfrit 20... 865 V (690)
  • overbelastning 1,2 kV LN/1s;impedans 3,6 MOhm
  • indgangssignal x/1/ 5A;overstrøm 1,2x i (maks. 70 A/1s)
  • samplingsfrekvens 25,6 kHz
  • PQ analyse option: En 50160, en 61000-2-2, en 61000-2-4, en 61000-2-12
  • omgivelsesbetingelser:
  • Temperaturområde drift T:-25°C...60°C
  • temperaturområde leje T: -40°C...85°C
  • elektromagnetisk kompatibilitet:
  • Udstråling en 61000-4-2...-3...-4...-5...-6...-11
  • indstråling en 55011 A, en 55022 kl.
  • beskyttelsesklasse A: Front IP40; opt. IP54, bagside IP20
  • mål:
  • BxHxD (mm) 96x96x80

Inkluderet i leveringen

  • UMD 98RCM
  • ENKELIT Basic

Beskrivelse

UMD 98 er en højtydende frontpanelmeter og erstatter alle analoge måleapparater. Det måler 3/4-faset strøm og spænding i 4-kvadrant drift i klasse 0,2 og dermed arbejde i klasse 0,5 s samt alle gængse netstørrelser, for eksempel oversvingninger op til 50. Harmoniske. Apparatet tilsluttes via strømtransformer med N/5 A og N/1 A. Den danner lysnettet iht. en 50160, en 61000-2-2, en 61000-2-4, en 61000-2-12. Det har et strålende stort farve-grafik-display. Via de 5 funktionstaster bliver UMD 98 nemt betjent. Den har to analoge indgange til RCM måling. Den kan anvendes i 230/400 V TN-S netværk. Den har en stor 512 MB hukommelse og en integreret webserver. Via Ethernet-interface (med 5 porte) og mini-USB-tilslutningen på fronten kan der opnås adgang til apparatet. Dermed er internetprotokoller også nemme at læse, og PLC- og bygningssystemer kan nemt tilsluttes. Digitale ind-/udgange og et serielt RS485-interface er ligeledes integreret. Til netanalyse kan måleapparatet udvides med firmware-modulerne PQ S og GO. Med softwaren ENVis bliver apparatet parametreret eller visualiseret. CPU'en arbejder med 25,6 kHz.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

  • Måling:
  • Spænding (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 kl. 0,2
  • strøm IL1; IL2; IL3; IN; 2xRCM kl. 0,2
  • effekt effektiv-/blindeffekt import/eksport pr. fase L1; L2; L3; PRO tarif T1; T3
  • effektiv ydelse P1; P2; P3; 3P import; Eksport , total kl. 0,5
  • blindeffekt Q1, Q2, Q3; 3Q Kl. 1
  • skineffekt S1; S2; S3; 3S kl. 1
  • harmonisk forvrængning D1; D2; D3
  • effektfaktor cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos fi2, cos fi3 kl. 0,5
  • symmetri ja
  • oversvingning spænding THDU1; THDU3; THDU23; THDU23 THDU31 kl. 2
  • oversvingning strøm THDI1; THDI2; THDI3; kl. 2
  • harmonisk pr. orden 1. Til 50. For U/i
  • klirfaktor U1fh; U2fh; U3fh; I1fh; I2fh; I3fh
  • frekvens 40...70 Hz 0,05
  • effektivt arbejde 4 kvadranter måling/eksport pr. fase; pr. tarif; Total kl. 0,5s
  • blindarbejde 4 kvadrantmåling import/eksport pr. fase; pr. tarif; total kl. 2
  • Flicker option: PQ S
  • datalogger:
  • Hukommelse (flash) ULN; ULL; i; P; Q; S; D; THDU; THDI; f; UFH; status i/O;energi virke- /blindeffekt import/eksport pr. fase; L2; L3 pr. tarif T1; T2; T3
  • spændingsdyk Option: PQ S
  • oscilramfunktion mulighed: Go
  • yderligere funktioner:
  • Alarmer logik
  • grænseværdier for over-/underskridelse
  • i/O 1 digital ind- /udgang;hukommelse 512 MB Flash
  • registreringsinterval sek.; min., timer; dage, måned; års
  • kommunikation:
  • RS485 modbus maks. 921600 baud
  • Ethernet 100 Mbit/s
  • USB
  • elektrisk tilslutning:
  • Forsyningsspænding U: 110...250 V AC
  • effektforbrug 8 VA / 4 W
  • overspændingskategori CAT III/300 V
  • måleområder:
  • Nominel spænding 8...660 V AC (400 V)
  • valgfrit 20... 865 V (690)
  • overbelastning 1,2 kV LN/1s;impedans 3,6 MOhm
  • indgangssignal x/1/ 5A;overstrøm 1,2x i (maks. 70 A/1s)
  • samplingsfrekvens 25,6 kHz
  • PQ analyse option: En 50160, en 61000-2-2, en 61000-2-4, en 61000-2-12
  • omgivelsesbetingelser:
  • Temperaturområde drift T:-25°C...60°C
  • temperaturområde leje T: -40°C...85°C
  • elektromagnetisk kompatibilitet:
  • Udstråling en 61000-4-2...-3...-4...-5...-6...-11
  • indstråling en 55011 A, en 55022 kl.
  • beskyttelsesklasse A: Front IP40; opt. IP54, bagside IP20
  • mål:
  • BxHxD (mm) 96x96x80

Inkluderet i leveringen

  • UMD 98RCM
  • ENKELIT Basic
