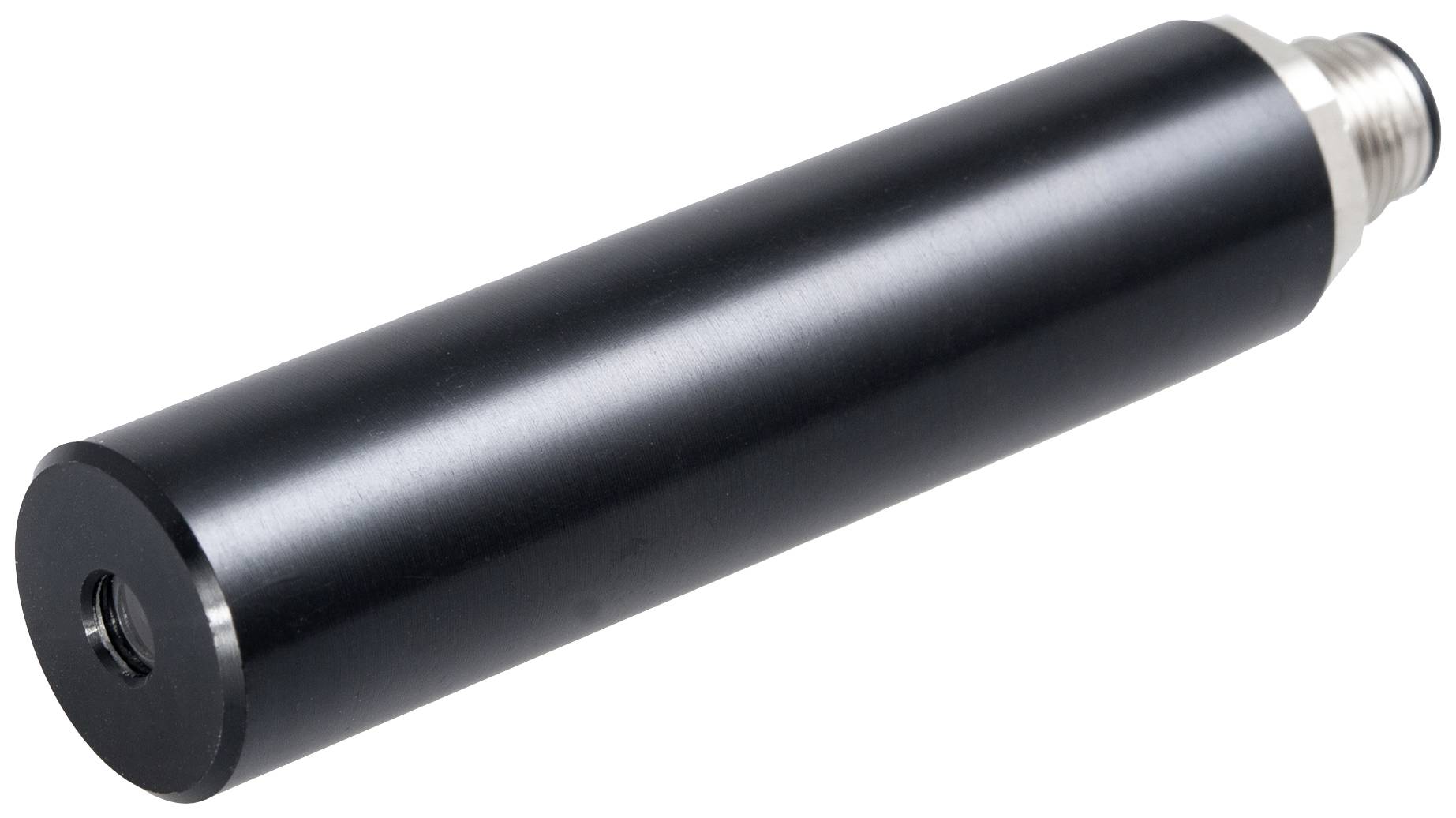

Picotronic Positioneringslaser Linje 20 mW
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Positioneringslaser
Udstråling-karakteristik
Linje
Aksellængde
650 nm
Effekt
20 mW
(Ø)
20 mm
Højdepunkter og detaljer
Laser-moduler;
- Laser-klasse: 2M
- Udstråling-karakteristik: Linje
Vigtig information
Tekniske specifikationer
- Materiale: Aluminium
- Optisk effekt 20 mW
- Levetid: 10000 timer
- Driftstemperatur: -20 °C til 50 °C
- Opbevaringstemperatur: -40°C - 80°C.
- Stråleform: Linje
- Laserklasse 2M
- Divergens: H - 1.0 mrad
- Åbningsvinkel: 90 °
- Arbejdsafstand: 3 m
- Optik: antireflex belagte glaslinser
- Laserteknologi: Single Mode-diode
- Fokus: fixed (3000 mm)
- Kabinettets potentiale: Isoleret
- Udgangsdiameter optik 5.5 mm
- Kabinetfarve: Sort
- Beskyttelseslinse: Ja
- Beskyttelsesklasse IP 64
- Produkttype
Positioneringslaser
- Udstråling-karakteristik
Linje
- Fokuseringsegenskab
Fikseret fokus 3000 mm
- Aksellængde
650 nm
20 mW
- (Ø)
20 mm
- L
80 mm
- Laser-klasse
2M
- Åbningsvinkel
90°
- Stråledivergens
1.0 mrad
- Arbejdsafstand
3 m
- Driftsspænding
24 V/DC
- Driftsstrøm
20 mA
- Materiale
Aluminium
- Dim.
(Ø x H) 20 mm x 80 mm
- Vægt
63 g
- RoHS-godkendt
Ja
- Bredde
20 mm
- H
80 mm
- Maks. temperatur
50 °C
- Min. Temperatur
-20 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987409 Picotronic Positioneringslaser Linje 20 mW
Information
Information 2987409 Picotronic Positioneringslaser Linje 20 mW
Overensstemmelseserklæring
Overensstemmelseserklæring 2987409 Picotronic Positioneringslaser Linje 20 mW
Beskrivelse
Version

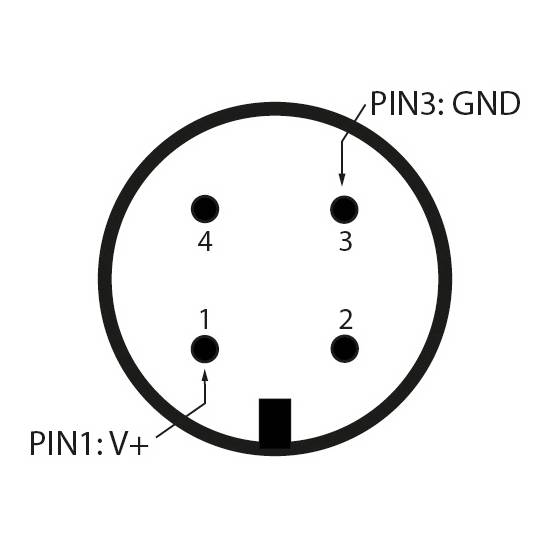

- Linjelaser, rød, 650nm, 20mW, 90 °, laserklasse 2M, fokus 3M, 24V DC, 20x80mm, M12-stik uden kabel
- Type LH650-20-24 (20x80)-M12 er en Linjelaser til projektion af en rød laserlinje. Lasermodulet emitterer stråling fra bølgelængde 650nm. Laseren er udstyret med en kompakt konstruktion (20x80mm). Lasermodulets levetid er over 10.000 timer. Åbningsvinkel på 90° skaber en linje på 6 3M i en afstand Denne linjelaser anvendes i for eksempel lasermarkeringssystemer, til positionering af komponenter, i industri, håndværk, hobby og showområdet. Dette modul henhører under laserklasse 2M.
- Udstrålingskarakteristik: Linje, linjetykkelse 1,5 mm@3m
- Optisk effekt: 20 mW (laserklasse 2M); fokus 3M
- Kompakt konstruktion: 20x80 mm; åbningsvinkel: 90°; akselafvigelse: Op til 3,0°, M12-stik uden kabel

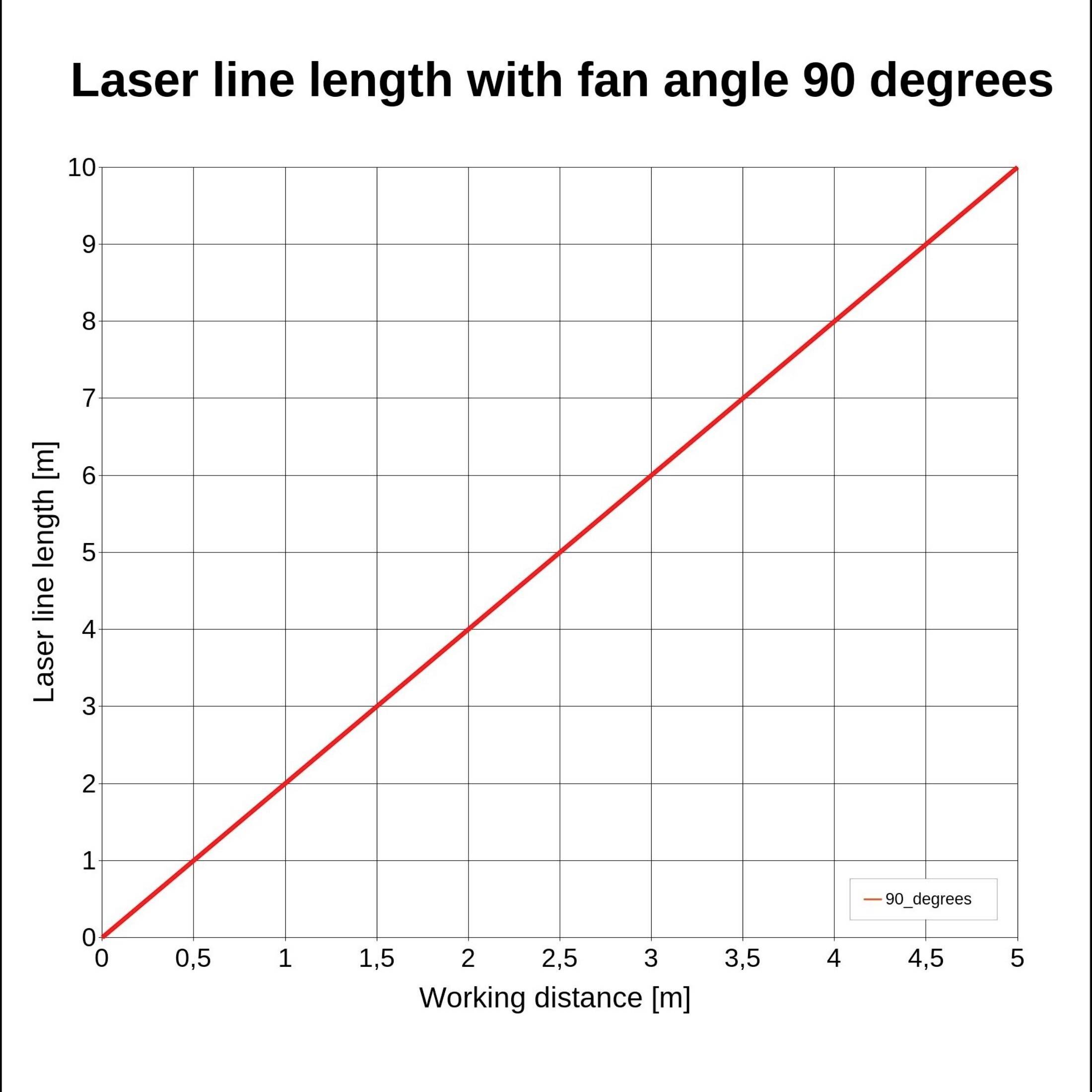

- Åbningsvinkel (90°) genererer, ved en arbejdsafstand på 3M, en laserlinje
- Til anvendelser i for eksempel lasermarkeringssystemer, robotteknik og til showområdet. Spændingsforsyning 24V Til strømforsyning kan du for eksempel anvende vores strømforsyning Picotronic LFNT-24-C-M12
- OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
