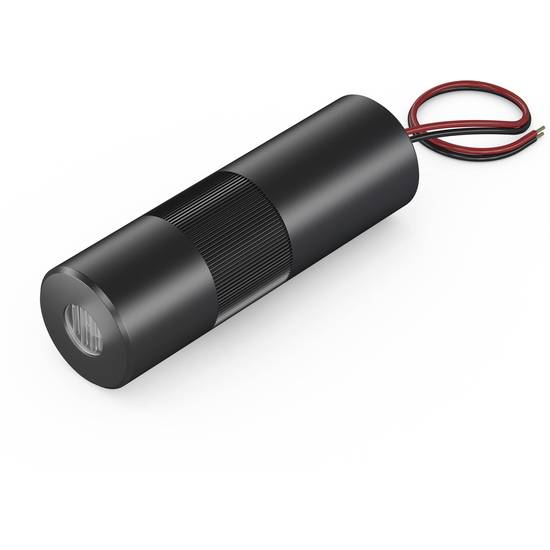

Picotronic Linjelaser Linje 5 mW
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Linjelaser
Udstråling-karakteristik
Linje
Aksellængde
650 nm
Effekt
5 mW
(Ø)
4 mm
Højdepunkter og detaljer
Laser-moduler;
- Laser-klasse: 1
- Udstråling-karakteristik: Linje
Vigtig information
Tekniske specifikationer
- Materiale: Aluminium
- Optisk effekt 5 mW
- Levetid: 5000 timer
- Driftstemperatur: -20 °C til 50 °C
- Opbevaringstemperatur: -40°C - 80°C.
- Stråleform: Linje
- Laserklasse 1
- Divergens: C - 0.4 mrad
- Åbningsvinkel: 90 °
- Arbejdsafstand: 3 m
- Optik: antireflex belagte glaslinser
- Laserteknologi: Diode
- Fokus: Kan indstilles
- Kabinettets potentiale: Isoleret
- Ledningslængde: 1.130 mm
- Kabeltype 22AWG, sort, 3,6 mm
- Udgangsdiameter optik 4 mm
- Produkttype
Linjelaser
- Udstråling-karakteristik
Linje
- Fokuseringsegenskab
Fokuserbar
- Aksellængde
650 nm
5 mW
- (Ø)
4 mm
- L
45 mm
- Laser-klasse
1
- Åbningsvinkel
90°
- Stråledivergens
0.4 mrad
- Arbejdsafstand
3 m
- Driftsspænding
5 V/DC
- Driftsstrøm
30 mA
- Materiale
Aluminium
- Dim.
(Ø x L) 4 mm x 45 mm
- Vægt
40 g
- RoHS-godkendt
Ja
- Bredde
14 mm
- Maks. temperatur
50 °C
- Min. Temperatur
-20 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987722 Picotronic Linjelaser Linje 5 mW
Information
Information 2987722 Picotronic Linjelaser Linje 5 mW
Overensstemmelseserklæring
Overensstemmelseserklæring 2987722 Picotronic Linjelaser Linje 5 mW
Beskrivelse
Version
- Linjelaser, rød, 650nm, 5mW, 3-5V, 14x45 mm, fokus kan indstilles, åbningsvinkel 90°, laser klasse 1, inkl. Strømforsyning
- Type LC650-5-5-F(14x45)-NT er en rød linjelaser med en bølgelængde på 650nm. Dette lasermodul udmærker sig ved sin kompakte konstruktion (14x45mm). Lasermodulets levetid er over 5.000 timer. Åbningsvinkel på 90° skaber en linje på 2 m i en afstand på 1 m. Den medfølgende strømforsyning giver en stabil og pålidelig strømforsyning her. Denne linjelaser anvendes i for eksempel nivelleringsapparater, lasermarkeringssystemer og til præcis positionering af genstande. Til industri, håndværk, hobby eller showområdet. Dette modul falder ind under laserklasse 1.
- Udstrålingskarakteristik: Linje, linjetykkelse kan varieres
- Optisk effekt: 5 mW (laserklasse 1); fokus kan indstilles
- Kompakt konstruktion: 14x45mm; åbningsvinkel: 90°; akselafvigelse: Op til 3,0°; DC-hulstik 2.1mm

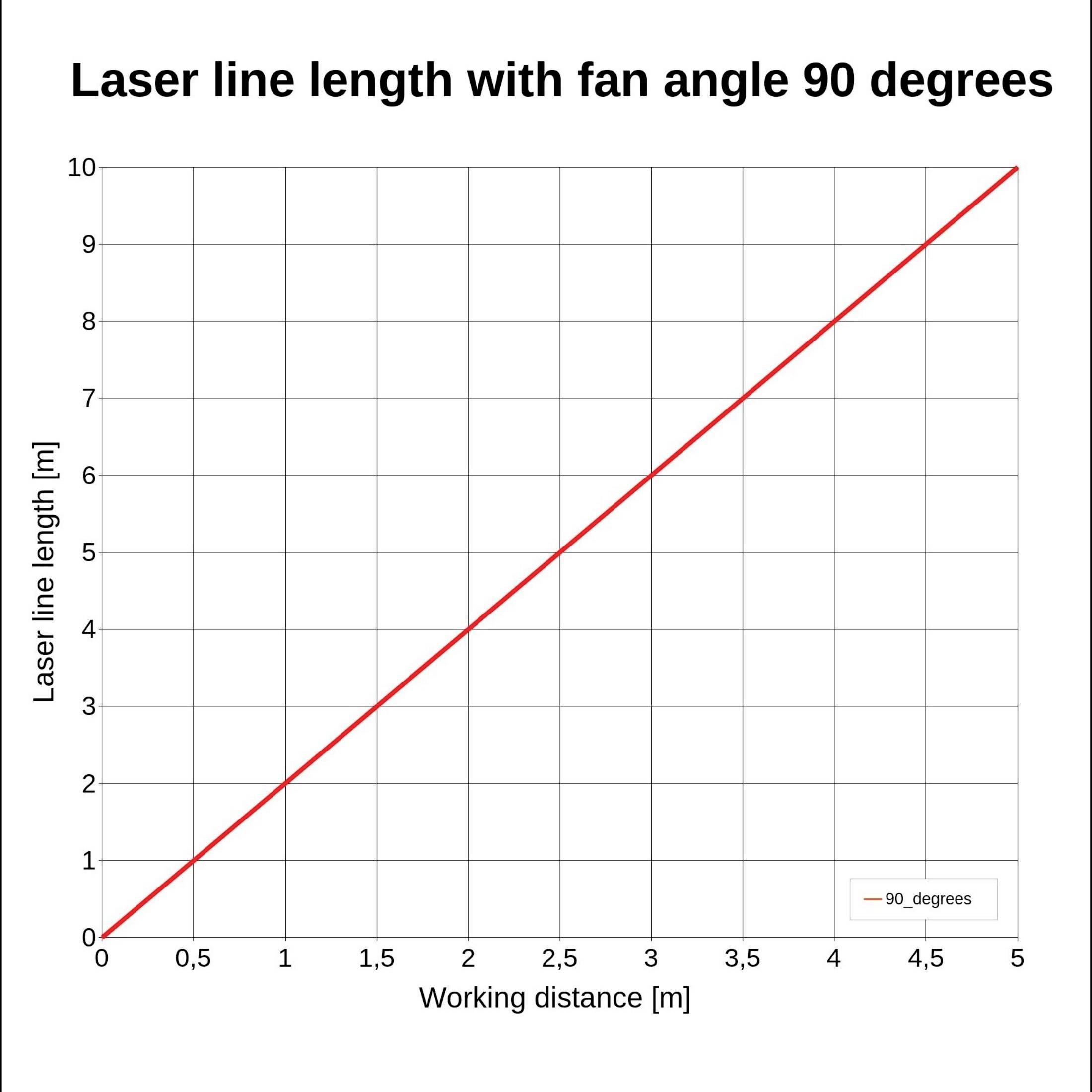

- Åbningsvinkel (90°) genererer, ved en arbejdsafstand på 1m, en laserlinje på 2m.
- Til anvendelser som for eksempel laservaterpas, lasermarkeringssystemer, robotteknik, hobby og showområdet. Den medfølgende strømforsyning, kan adskilles fra lasermodulet.

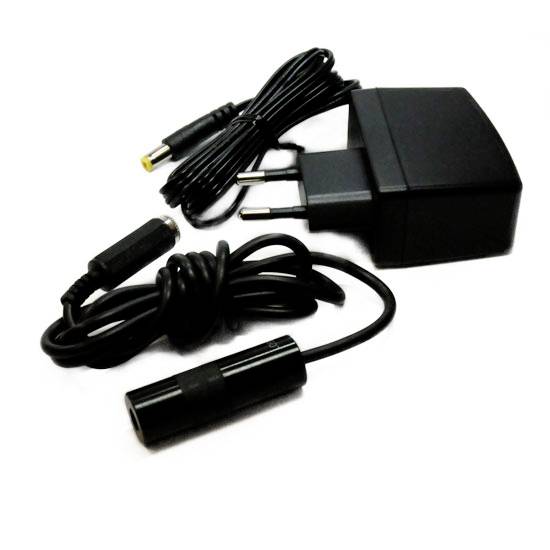

- Inklusive en Picotronic-strømforsyning LFNT-5-C.
