Picotronic Linjelaser Linje 5 mW
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Linjelaser
Udstråling-karakteristik
Linje
Aksellængde
650 nm
Effekt
5 mW
(Ø)
22 mm
Højdepunkter og detaljer
Laser-moduler;
- Laser-klasse: 2M
- Udstråling-karakteristik: Linje
Vigtig information
Tekniske specifikationer
- Materiale: Aluminium
- Optisk effekt 5 mW
- Levetid: 10000 timer
- Driftstemperatur: -20 °C til 50 °C
- Opbevaringstemperatur: -40°C - 80°C.
- Stråleform: Linje
- Laserklasse 2M
- Divergens: B - 0.3 mrad
- Åbningsvinkel: 10 °
- Arbejdsafstand: 1 m
- Optik: antireflex belagte glaslinser
- Laserteknologi: Single Mode-diode
- Fokus: fixed (1000 mm)
- Kabinettets potentiale: VDD(+)
- Udgangsdiameter optik 3.5 mm
- Kabinetfarve: Sort
- Produkttype
Linjelaser
- Udstråling-karakteristik
Linje
- Fokuseringsegenskab
Fikseret fokus 1000 mm
- Aksellængde
650 nm
5 mW
- (Ø)
22 mm
- L
120 mm
- Laser-klasse
2M
- Åbningsvinkel
10°
- Stråledivergens
0.3 mrad
- Arbejdsafstand
1 m
- Driftsspænding
3 V/DC
- Driftsstrøm
20 mA
- Materiale
Aluminium
- Dim.
(Ø x H) 22 mm x 120 mm
- Vægt
94.6 g
- RoHS-godkendt
Ja
- Bredde
22 mm
- H
120 mm
- Maks. temperatur
50 °C
- Min. Temperatur
-20 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987473 Picotronic Linjelaser Linje 5 mW
Information
Information 2987473 Picotronic Linjelaser Linje 5 mW
Overensstemmelseserklæring
Overensstemmelseserklæring 2987473 Picotronic Linjelaser Linje 5 mW
Beskrivelse
Version
- Linjelaser, rød, 650nm, 5mW, 10 °, laserklasse 2M, fokus 1 m, 3V DC, 22x120mm, akparallel, batteridrift

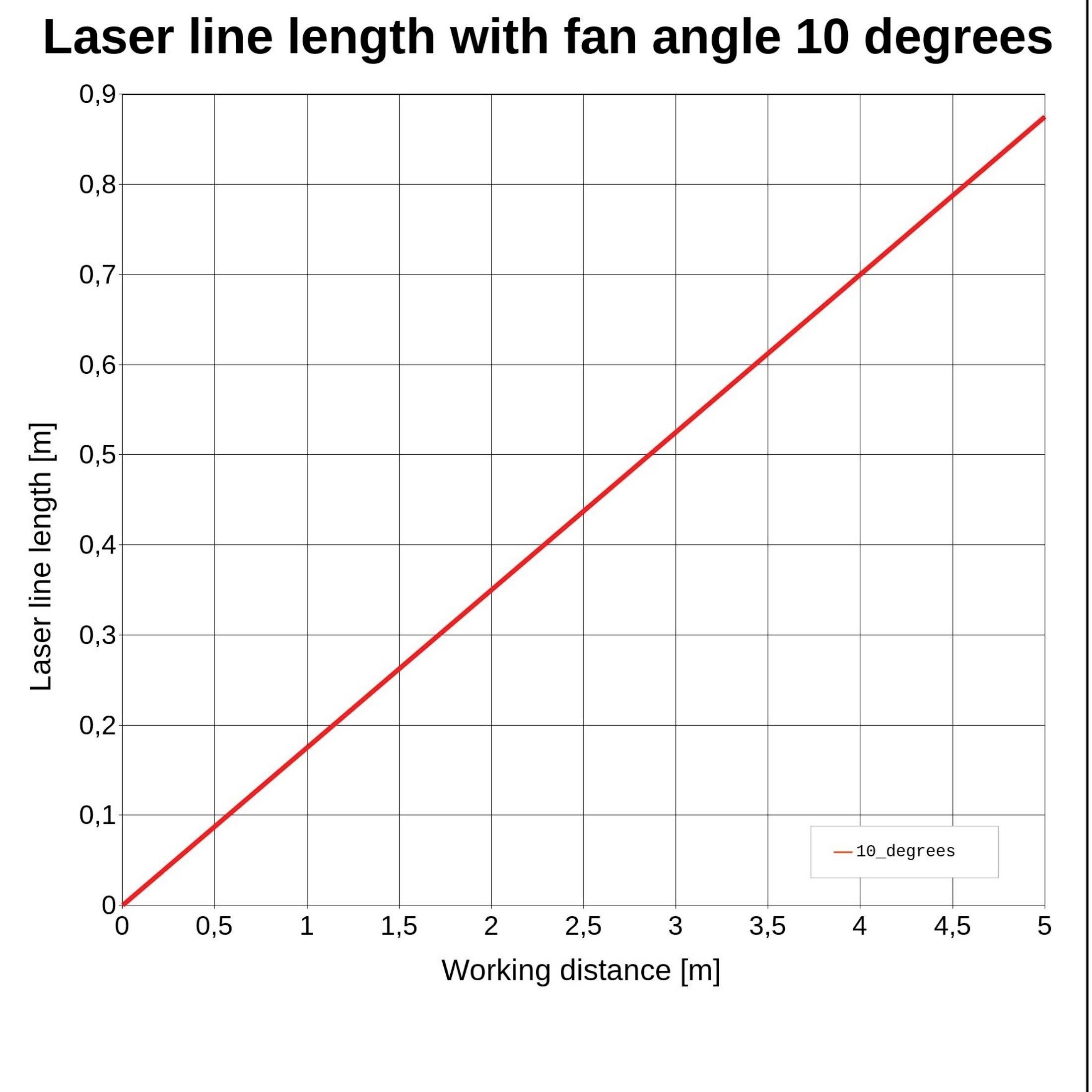

- Type LB650-5-3(22x120)10eg-AP-F1000 er en laser til projektion af en rød laserlinje. Lasermodulet emitterer stråling fra bølgelængde 650nm. Modulet kræver et batteri (CR123A), som medfølger, og som muliggør en trådløs drift i flere timer. Laseren er udstyret med en kompakt konstruktion (22x120mm). Tryk på kontakten i slutningen af lasermodulet, og laseren er tændt permanent. Tryk igen, slukker laseren igen. Åbningsvinkel (10 °) genererer, ved en arbejdsafstand på 1 m, en laserlinje længde på 0,17 m. Til anvendelser inden for industri, håndværk, hobby eller showområde. Dette modul henhører under laserklasse 2M.

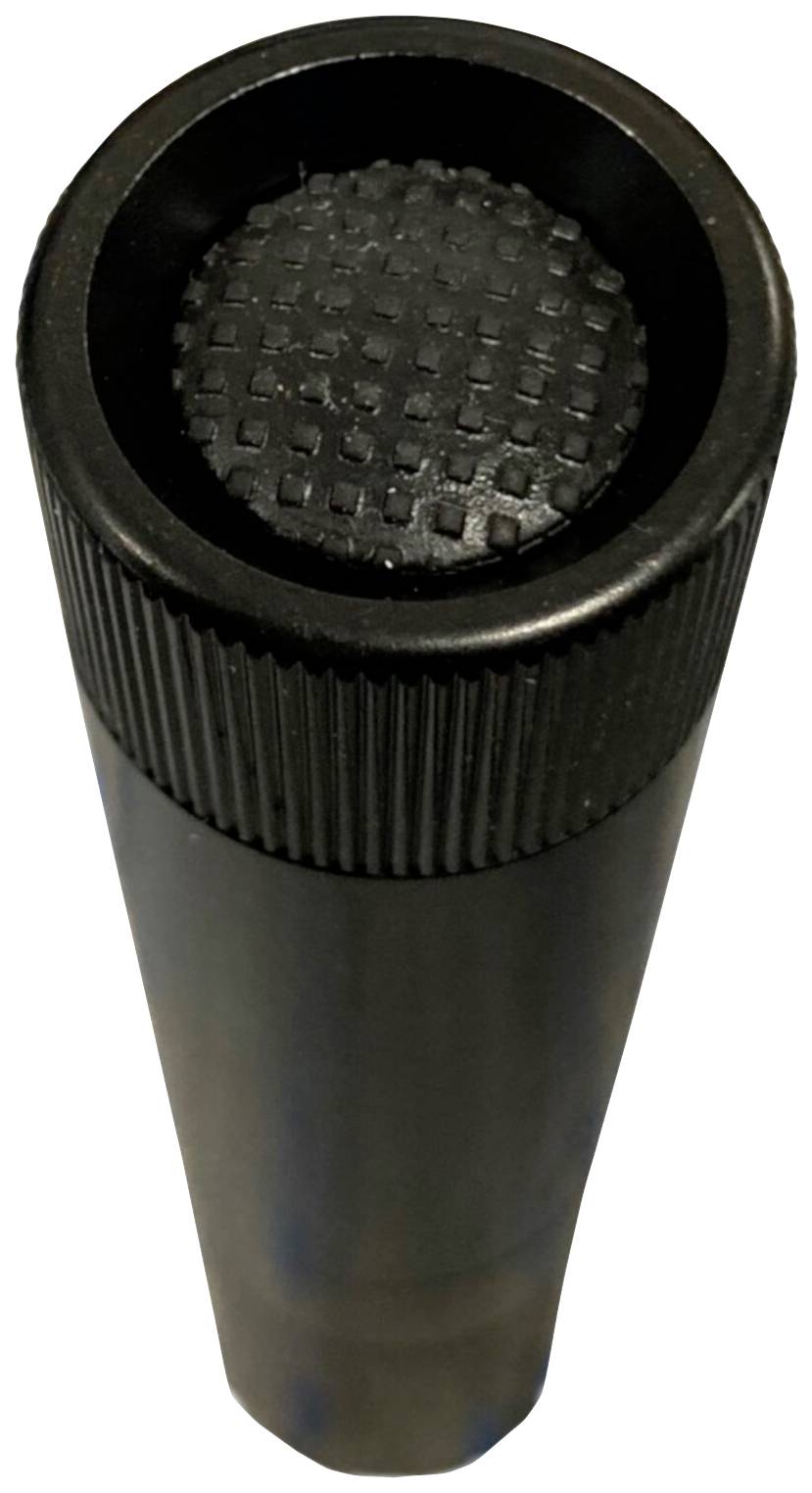

- Låsende kontakt: Tryk engang på kontakten for enden af lasermodulet, og laseren er konstant tændt. Tryk igen, slukker laseren igen.
- Udstrålingskarakteristik: Linje, linjetykkelse 1mm@1m
- Optisk effekt: 5 mW (laserklasse 2M); fokus: 1 m

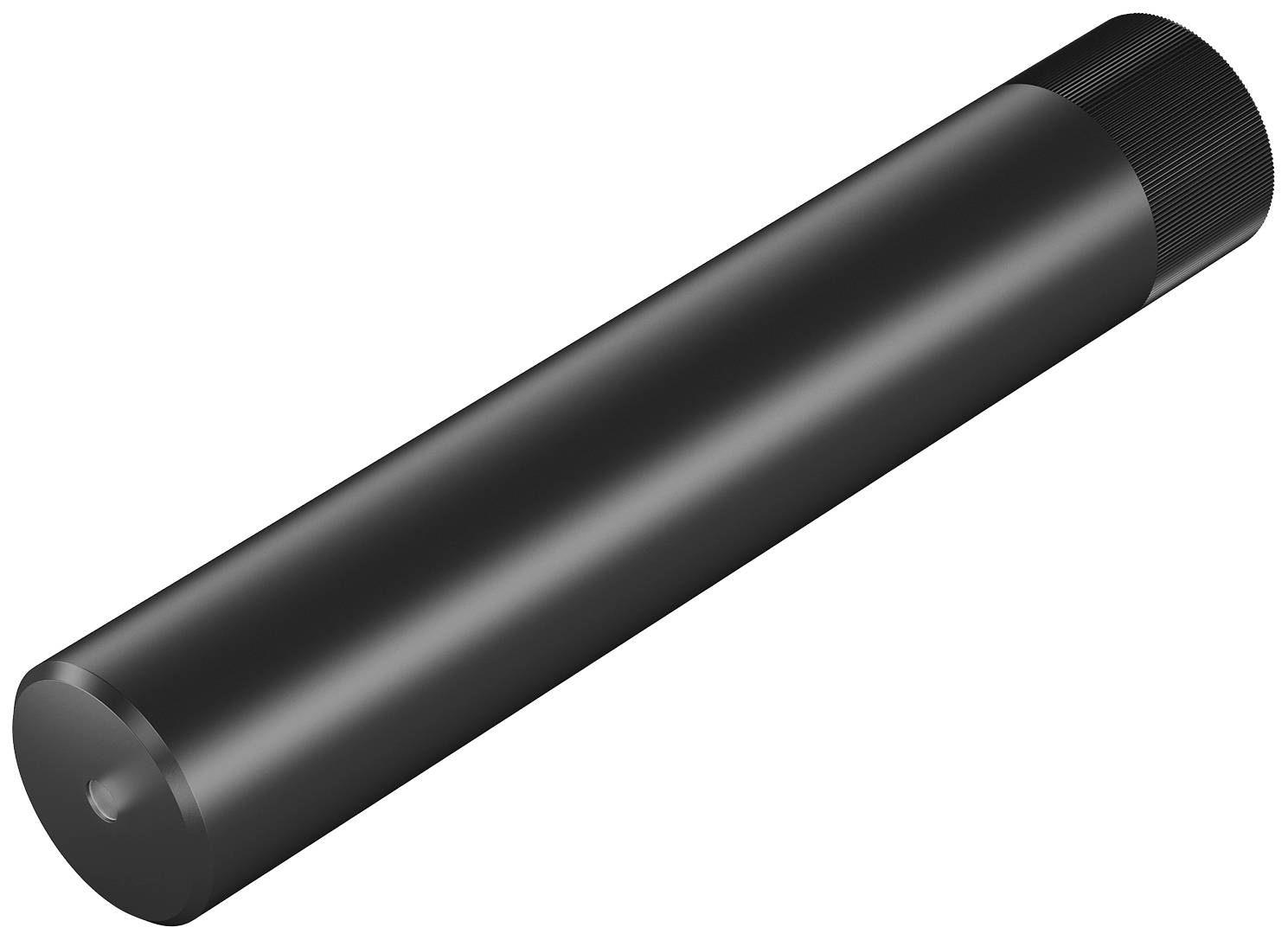

- Kompakt konstruktion: 22x120mm; åbningsvinkel: 10°; akselafvigelse op til 1,0°; åbningsvinkel (10°) genererer ved en arbejdsafstand på 1m, en laserlinje længde på 0,17 m.
- Til mærkning og positionering af genstande samt anvendelser i industri, håndværk, hobby eller showområde. Til drift er et batteri CR123A nødvendigt (medfølger).

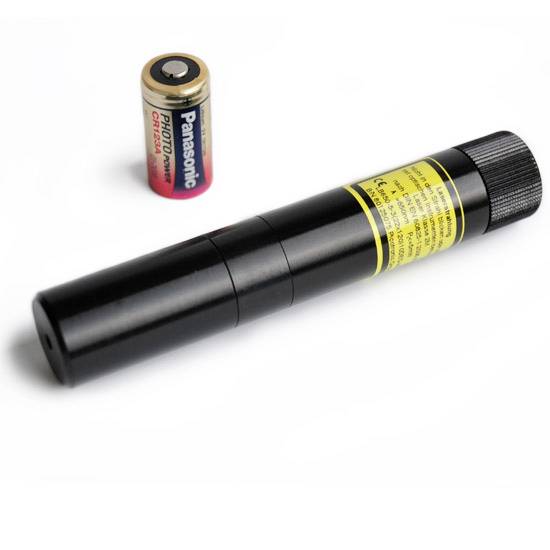

- Der medfølger et batteri af typen CR123A.
- OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
