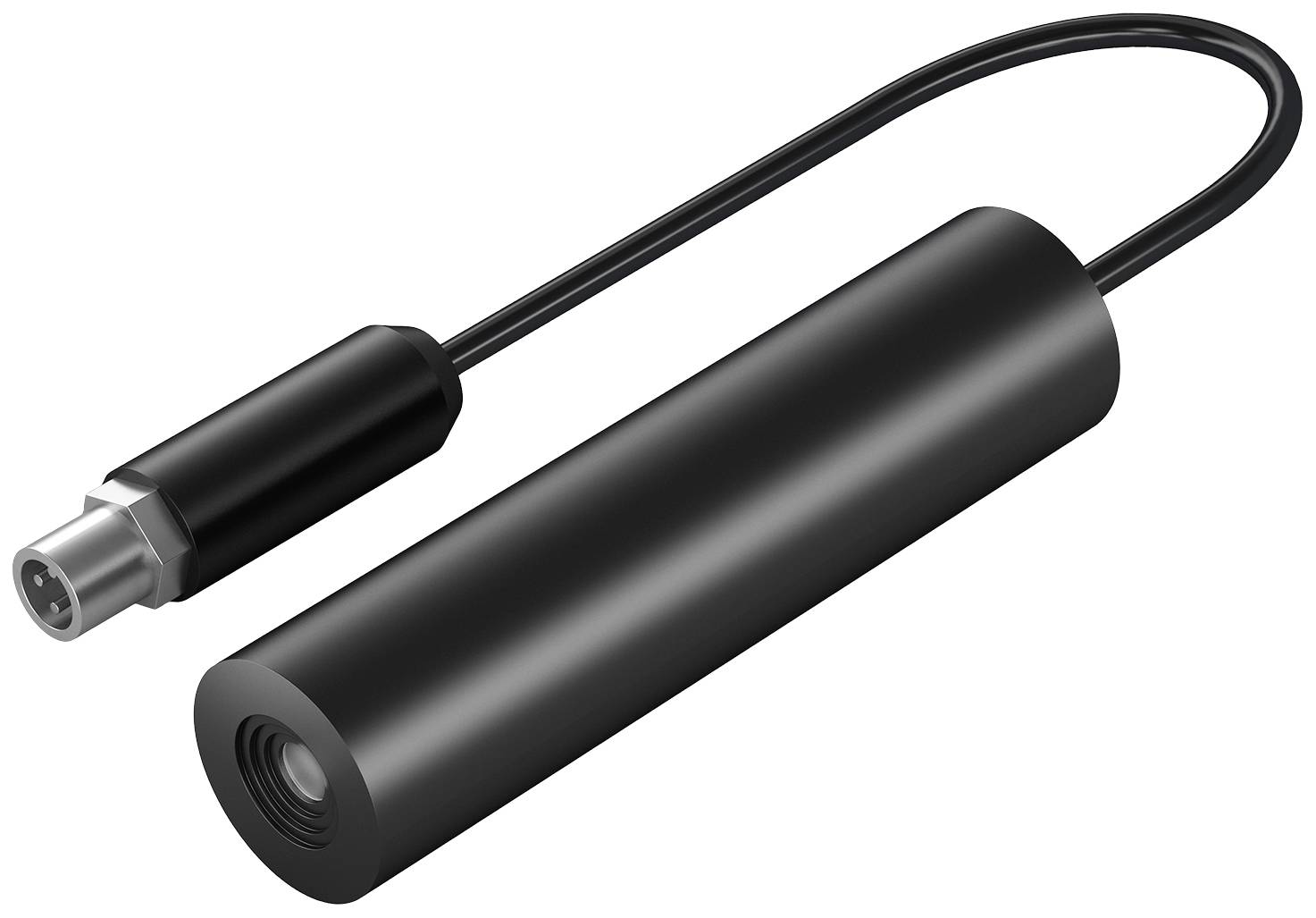

Picotronic Linjelaser Linje 10 mW
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Linjelaser
Udstråling-karakteristik
Linje
Aksellængde
532 nm
Effekt
10 mW
(Ø)
20 mm
Højdepunkter og detaljer
Laser-moduler;
- Laser-klasse: 1
- Udstråling-karakteristik: Linje
Vigtig information
Tekniske specifikationer
- Materiale: Aluminium
- Optisk effekt 10 mW
- Levetid: 10000 timer
- Driftstemperatur: 15°C - 30 °C.
- Opbevaringstemperatur: -40°C - 80°C.
- Stråleform: Linje
- Laserklasse 1
- Divergens: D - 0.5 mrad
- Åbningsvinkel: 90 °
- Arbejdsafstand: 0.8 m
- Optik: antireflex belagte glaslinser
- Laserteknologi: YVO4+KTP
- Fokus: fixed (800 mm)
- Kabinettets potentiale: Isoleret
- Kabinettets potentiale: Isoleringsfokus: fixed (800 mm)
- Kabelfarve GND: Sort
- Kabellængde: 100 mm
- Kabeltype 22AWG, sort, 3,6 mm
- Udgangsdiameter optik 6 mm
- Beskyttelseslinse: nej
- Produkttype
Linjelaser
- Udstråling-karakteristik
Linje
- Fokuseringsegenskab
Fix-fokus 800 mm
- Aksellængde
532 nm
10 mW
- (Ø)
20 mm
- L
80 mm
- Laser-klasse
1
- Åbningsvinkel
90°
- Stråledivergens
0.5 mrad
- Arbejdsafstand
0.8 m
- Driftsspænding
24 V/DC
- Driftsstrøm
55 mA
- Materiale
Aluminium
- Dim.
(Ø x L) 20 mm x 80 mm
- Vægt
68 g
- RoHS-godkendt
Ja
- Maks. temperatur
30 °C
- Min. Temperatur
15 °C
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2987585 Picotronic Linjelaser Linje 10 mW
Information
Information 2987585 Picotronic Linjelaser Linje 10 mW
Overensstemmelseserklæring
Overensstemmelseserklæring 2987585 Picotronic Linjelaser Linje 10 mW
Beskrivelse
Version
- Linjelaser, grøn, 532nm, 10 mW, 90 °, laser klasse 1, fokus 0,8 m, 24V DC, 20x80mm, stik-CON_7000-08331-0000000
- Type LD532-10-24(20x80)-70115666 er et grønt linjelasermodul med en bølgelængde på 532nm (DPSS). Laseren er udstyret med en kompakt konstruktion (20x80mm). Lasermodulets levetid er over 10.000 timer. Åbningsvinkel på 90° danner en linje på 1,6 m i en afstand af 0,8 m. Denne linjelaser anvendes i for eksempel nivelleringsapparater, lasermarkeringssystemer, til positionering af komponenter, i industri, håndværk, hobby og showområde. Dette modul falder ind under laserklasse 1.
- Udstrålingskarakteristik: Linje, linjetykkelse 1mm@0,8 m
- Optisk effekt: 10 mW (laserklasse 1); fokus 0,8 m.
- Kompakt konstruktion: 20x80 mm; åbningsvinkel: 90°; akselafvigelse: Op til 3,0°, stik-CON_7000-08331-0000000

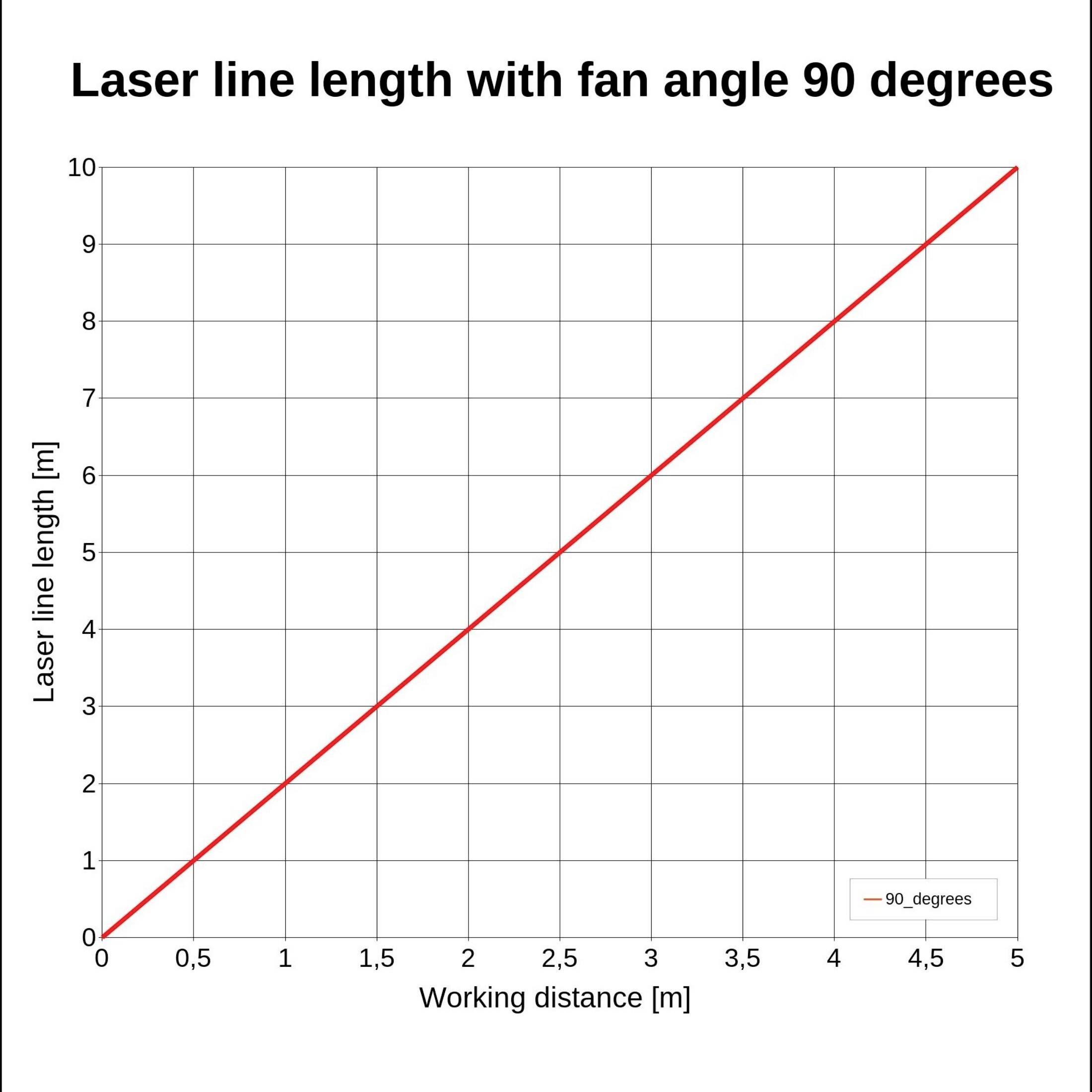

- Åbningsvinkel (90 °) genererer en laserlinje på 1,6 m ved en arbejdsafstand på 0,8 m.

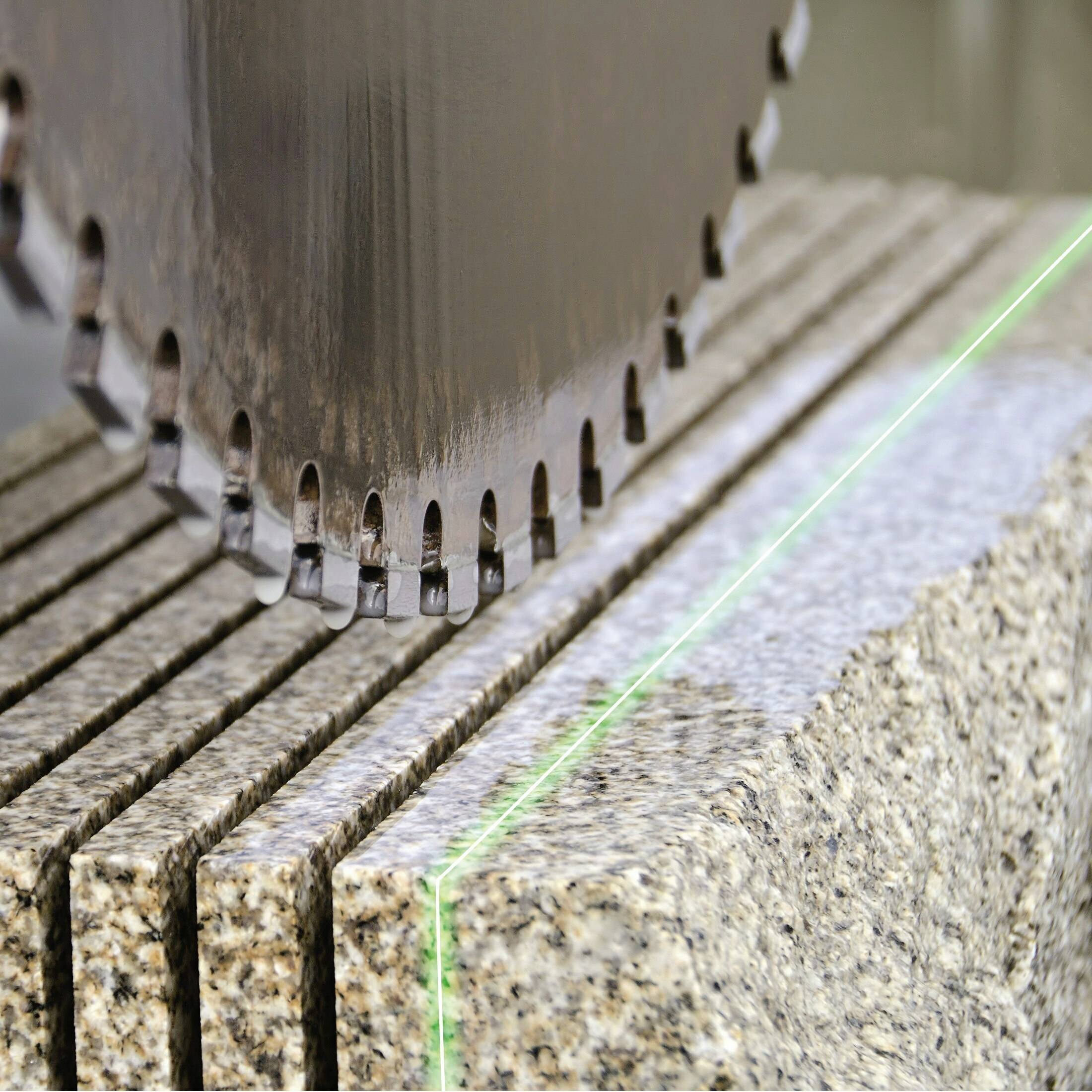

- Til anvendelser inden for for for eksempel laservaterpas, lasermarkeringssystemer, inden for industri og håndværk, hobby og showområdet. Spændingsforsyning 24V
- OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
