Phoenix Contact Tilslutningskabinet-printplade Samlet antal poler 5 Rastermål: 3.5 mm 1830443 1 stk købe

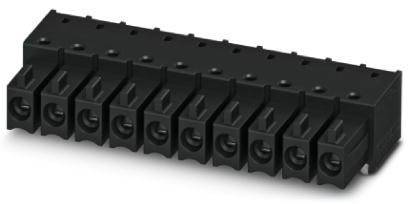

'Sort, rektangulær stikforbindelsesblok med flere tilslutninger. Bruges til elektrisk forbindelse af flere ledninger.'

Lignende billede

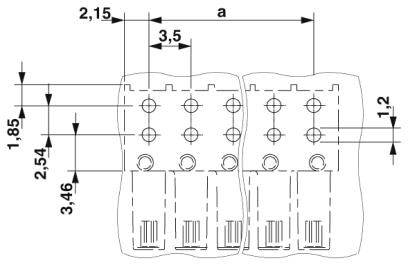

Teknisk tegning af en komponent med dimensioner i millimeter. Hovedmål er 2,15, 3,5, 1,85, 2,54, 3,46 og 1,2, samt længden 'a'.

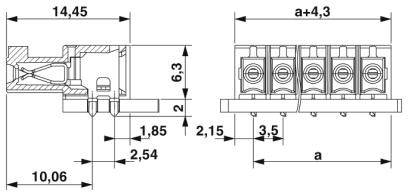

Teknisk tegning af en stikforbinder med dimensioner: 14,45 mm, 10,06 mm, 6,3 mm og variabel bredde 'a' plus 4,3 mm.

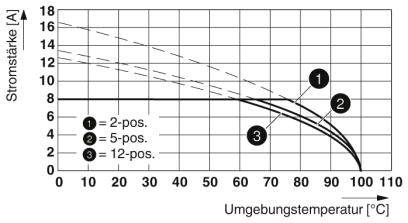

Diagram viser strømstyrke i ampere mod omgivelsestemperatur i grader Celsius. Tre kurver for forskellige positioner: 2, 5, 12.

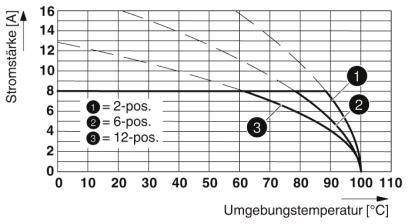

Diagrammet viser strømstyrke (A) mod omgivelsestemperatur (°C) for 2-, 6- og 12-positioner. Strømstyrken falder med stigende temperatur.

1/5

Lignende billede

Produkttype

Tilslutningskabinet-printplade

Konstruktion

Bøsning

Rækkeantal

3.5 mm

Samlet antal poler

Datablad (PDF)

Hurtig levering man. 5. okt.

47 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (26,32 kr. / stk.r)

26,32 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 1 stk
Antal rækker: 1
Samlet antal poler: 5

Tekniske specifikationer

Antal tilslutninger: 5
Nominelt tværsnit: 1.5 mm²
Stiftmål 1,12 mm
Isoleringsmaterialegruppe: IIIa
Nominel impulsspænding (III/3) 2,5 kV
Stiksystem: Mini COMBICON
Låsning: Uden
Antal potentialer: 5
Højde (uden loddepin): 6,3 mm
Pinlængde: 2 mm
Stiftafstand 2,54 mm
Omgivelsestemperatur (montage): -5 °C... 100 °C
Stikkraft pr. pol ca. 3 N
Trækkraft pr. pol ca.: 3 N
Stikcyklusser: 25
Frekvens 10 - 150 - 10 Hz

Produkttype: Tilslutningskabinet-printplade

Konstruktion: Bøsning

Rækkeantal: 1

RM: 3.5 mm

Samlet antal poler: 5

Bredde: 18.3 mm

Nominel strøm: 8 A

Nominel strøm - afrundet: 8 A

Indhold: 1 stk

Dim.: (L x B x H) 14.5 x 18.3 x 8.3 mm

Tilslutning: Lodning

Produc.-delnr.: 1830443

Producentfarve: Sort

Isoleringsmateriale: LCP

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade printside: Tin

Kontaktoverflade stikside: Tin

Nominel spænding: 160 V

H: 8.3 mm

L: 14.5 mm

Maks. temperatur: +100 °C

Min. Temperatur: -40 °C

Type: IMC 1,5/ 5-G-3,5 P20 THR

Dokumenter og downloads

Datablad

Datablad 2209458 Phoenix Contact Tilslutningskabinet-printplade Samlet antal poler 5 Rastermål: 3.5 mm 1830443 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209458 Phoenix Contact Tilslutningskabinet-printplade Samlet antal poler 5 Rastermål: 3.5 mm 1830443 1 stk

Beskrivelse

Beregnet til integration i SMT-loddeprocessen. Inverteret grundkabinet med tilslutningskontakter til fingerberøringssikrede apparatudgange eller printkort-platiner-forbindelser.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
