Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 4 Rastermål: 2.54 mm 1844594 100 stk købe

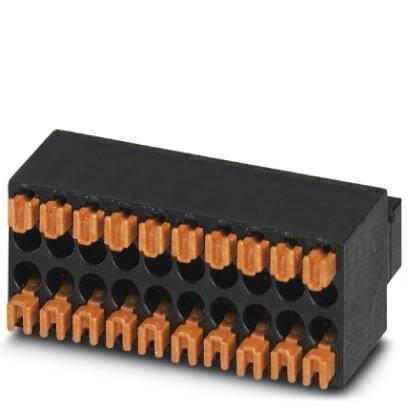

Sort og kobberfarvet stikforbindelsesblok med flere tilslutninger, bruges til elektrisk forbindelse i elektroniske enheder.

Lignende billede

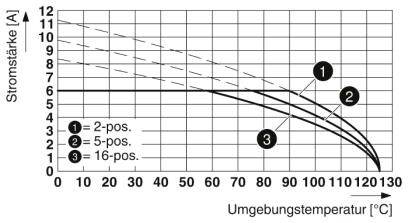

Diagrammet viser strømstyrken i ampere i forhold til omgivelsestemperaturen i grader Celsius for 2-, 5- og 16-polet forbindelser.

Diagram viser strømstyrke [A] mod omgivelsestemperatur [°C]. Tre kurver for 2-pos., 5-pos. og 16-pos. Maksimalværdi på 8A ved 20°C.

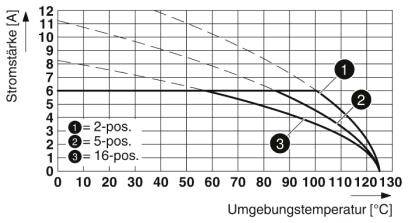

Diagram viser strømstyrke i forhold til omgivelsestemperatur. Tre kurver: 2-polet, 5-polet, 16-polet. Strømstyrken falder med stigende temperatur.

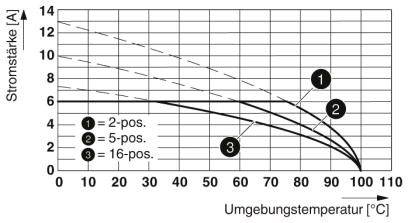

Diagrammet viser strømstyrke [A] mod omgivelsestemperatur [°C] for 2-pos., 5-pos. og 16-pos. Kurverne falder med stigende temperatur.

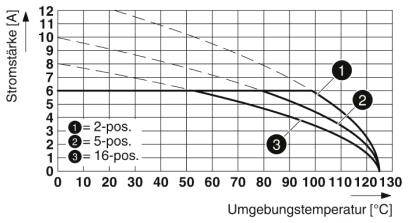

Grafik viser strømstyrke i ampere mod omgivelsestemperatur i grader Celsius. Kurver for 2-, 5- og 16-benede forbindelser; strømstyrken falder med stigende temperatur.

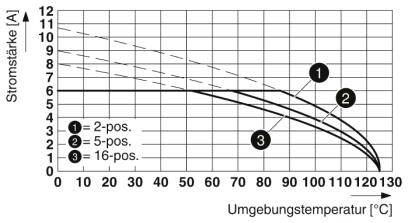

Diagram viser strømstyrke (A) mod omgivelsestemperatur (°C). Tre kurver: '2-pos.', '5-pos.', '16-pos.' Kurver falder med stigende temperatur.

1/7

Lignende billede

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Bøsning

Rækkeantal

2.54 mm

Samlet antal poler

Datablad (PDF)

Levering tirs. 13. okt.

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 100 stk)

Sæt

Total (28,72 kr. / stk.r)

2.872,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 100 stk
Antal rækker: 2
Samlet antal poler: 4

Tekniske specifikationer

Antal tilslutninger: 8
Isoleringsmaterialegruppe: IIIa
Nominel impulsspænding (III/3) 2,5 kV
STIKSYSTEM: MICRO COMBICON - DFMC 0,5
Låsning: Uden
Antal potentialer: 8
Højde (uden loddepin): 10,5 mm
Omgivelsestemperatur (montage): -5 °C... 100 °C
Stikkraft pr. pol ca.: 2 N
Trækkraft pr. pol ca.: 1 N
Stikcyklusser: 100

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Bøsning

Rækkeantal: 2

Særlige kendetegn:: Med push-in-fjedertilslutning

RM: 2.54 mm

Samlet antal poler: 4

Bredde: 10.66 mm

Nominel strøm: 6 A

Nominel strøm - afrundet: 6 A

Indhold: 100 stk

AWG max.: 20

AWG min.: 26

Afisoleringslængde (max.): 7 mm

Dim.: (L x B x H) 15.85 x 10.66 x 10.5 mm

Tilslutning: Push-In-klemme
Fjederklemme

Produc.-delnr.: 1844594

Producentfarve: Sort

Isoleringsmateriale: LCP

Kontaktmateriale: Cu-legering, forgyldt

Kontaktoverflade stikside: Guld

Nominel spænding: 160 V

H: 10.5 mm

L: 15.85 mm

Max. tværsnit: 0.5 mm²

min. tværsnit: 0.14 mm²

Maks. temperatur: +100 °C

Min. Temperatur: -40 °C

Type: DFMC 0,5/ 4-ST-2,54

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209472 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 4 Rastermål: 2.54 mm 1844594 100 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209472 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 4 Rastermål: 2.54 mm 1844594 100 stk

Beskrivelse

Forgyldte kontaktsteder sikrer en langtidsstabil overførselskvalitet. Værktøjsfri, tidsbesparende Push-In-tilslutning. Defineret kontaktkraft sikrer langvarig stabil kontaktering. Intuitiv at betjene med farveafstemte aktiveringsknap. Optimeret til trange indbygningssituationer: Betjening og ledningstilslutning i en retning.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
