Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 2 Rastermål: 7.62 mm 1718481 50 stk købe

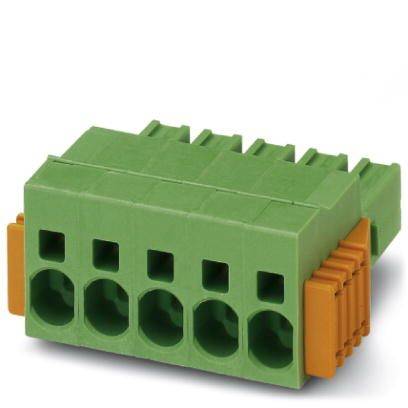

Grøn elektrisk stikforbindelse med seks åbninger og orange klemmer, til forbindelse af elektriske ledninger.

Lignende billede

Teknisk tegning af en stikforbinder med dimensioner: 38,5 mm længde, 19,8 mm højde. Detaljeret visning med rastermål på 3,81 mm.

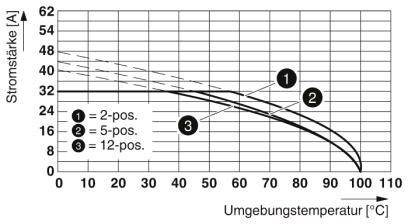

Diagrammet viser sammenhængen mellem strømstyrke (A) og omgivelsestemperatur (°C) for 2, 5 og 12 positioner. Strømstyrken falder med stigende temperatur.

Diagrammet viser et stik, som låses ved et klik og sikres med en lås (A) og som låses op (B). Pile angiver retningen.

1/4

Lignende billede

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Bøsning

Rækkeantal

7.62 mm

Samlet antal poler

Datablad (PDF)

Levering tors. 8. okt.

255 Sæt

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 50 stk)

Sæt

Total (19,04 kr. / stk.r)

952,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 50 stk
Antal rækker: 1
Samlet antal poler: 2

Tekniske specifikationer

Antal tilslutninger: 2
Nominelt tværsnit: 6 mm²
Isoleringsmaterialegruppe: I
Nominel impulsspænding (III/3) 8 kV
Stiksystem: Power COMBICON 5
Lås: Klik og lås-holdeskyder
Antal potentialer: 2
Omgivelsestemperatur (montage): -5 °C... 100 °C
Stikkraft pr. pol ca. 8 N
Trækkraft pr. pol ca.: 6 N
Stikcyklusser: 50

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Bøsning

Rækkeantal: 1

Særlige kendetegn:: Med push-in-fjedertilslutning

RM: 7.62 mm

Samlet antal poler: 2

Bredde: 23.24 mm

Nominel strøm: 41 A

Nominel strøm - afrundet: 41 A

Indhold: 50 stk

AWG max.: 8

AWG min.: 24

Afisoleringslængde (max.): 15 mm

Dim.: (L x B x H) 38.45 x 23.24 x 19.8 mm

Tilslutning: Push-In-klemme
Fjederklemme

Produc.-delnr.: 1718481

Producentfarve: Grøn

Isoleringsmateriale: PA

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade stikside: Tin

Nominel spænding: 1000 V

H: 19.8 mm

L: 38.45 mm

Max. tværsnit: 10 mm²

min. tværsnit: 0.2 mm²

Maks. temperatur: +100 °C

Min. Temperatur: -40 °C

Type: SPC 5/ 2-STCL-7,62

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209298 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 2 Rastermål: 7.62 mm 1718481 50 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209298 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 2 Rastermål: 7.62 mm 1718481 50 stk

Beskrivelse

Værktøjsfri, tidsbesparende Push-In-tilslutning. Defineret kontaktkraft sikrer langvarig stabil kontaktering. Klemmerum, som er brudt med fikserede skruetrækkere, muliggør komfortabel printtilslutning. Integreret stålfjeder for ekstra sikkerhed ved temperatur- og effektsvingninger. Optimeret til trange indbygningssituationer: Betjening og ledningstilslutning i en retning. Det automatisk låsende Click-and-Lock-system beskytter mod utilsigtet adskillelse. 600 V UL-godkendelse med de mindste mål.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
