Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 3.5 mm 1790182 1 stk købe

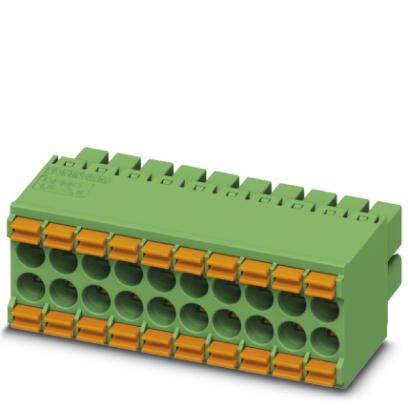

Grøn stikforbinder med flere polstik og orange låsninger, anvendt til elektrisk forbindelse i tavler.

Lignende billede

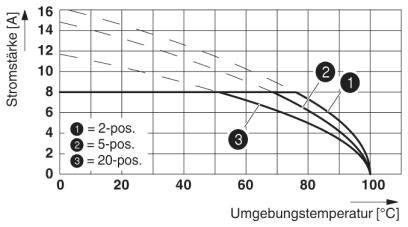

Diagrammet viser sammenhængen mellem strømstyrken i ampere (A) og omgivelsestemperaturen i grader Celsius (°C) for 2-, 5- og 20-positioner.

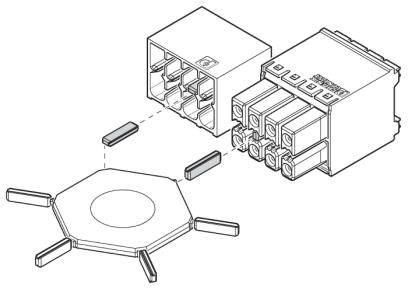

Diagram viser stikforbindelsen og monteringspladen, seks boringer til skruer, komponenter til fastgørelse af en elektrisk enhed.

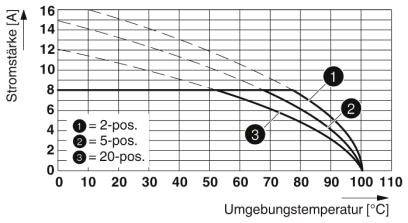

Diagrammet viser strømstyrke i forhold til omgivelsestemperatur. Tre kurver for 2-polet, 5-polet og 20-polet switch. Strømstyrken falder med stigende temperatur.

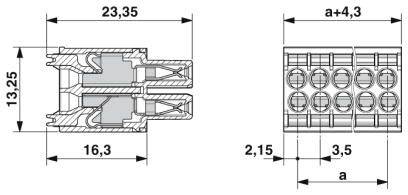

Teknisk tegning af en elektrisk stikforbindelse med dimensioner i millimeter: 23,35 x 13,25 x 16,3 for venstre visning.

1/5

Lignende billede

Produkttype

Tilslutningskabinet-kabel

Konstruktion

Bøsning

Rækkeantal

3.5 mm

Samlet antal poler

Datablad (PDF)

Hurtig levering tors. 1. okt.

49 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (111,20 kr. / stk.r)

111,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 1 stk
Antal rækker: 2
Samlet antal poler: 10

Tekniske specifikationer

Antal tilslutninger: 20
Isoleringsmaterialegruppe: I
Nominel impulsspænding (III/3) 2,5 kV
STIKSYSTEM: MINI COMBICON - DFMC 1,5
Låsning: Uden
Antal potentialer: 20
Højde (uden loddepin): 13,25 mm
Omgivelsestemperatur (montage): -5 °C... 100 °C
Stikkraft pr. pol ca. 3 N
Trækkraft pr. pol ca.: 2 N.
Stikcyklusser: 25

Produkttype: Tilslutningskabinet-kabel

Konstruktion: Bøsning

Rækkeantal: 2

Særlige kendetegn:: Med push-in-fjedertilslutning

RM: 3.5 mm

Samlet antal poler: 10

Bredde: 35.8 mm

Nominel strøm: 8 A

Nominel strøm - afrundet: 8 A

Indhold: 1 stk

AWG max.: 16

AWG min.: 24

Afisoleringslængde (max.): 10 mm

Dim.: (L x B x H) 23.35 x 35.8 x 13.25 mm

Tilslutning: Push-In-klemme
Fjederklemme

Produc.-delnr.: 1790182

Producentfarve: Grøn

Isoleringsmateriale: PA

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade stikside: Tin

Nominel spænding: 160 V

H: 13.25 mm

L: 23.35 mm

Max. tværsnit: 1.5 mm²

min. tværsnit: 0.2 mm²

Maks. temperatur: +100 °C

Min. Temperatur: -40 °C

Type: DFMC 1,5/10-ST-3,5

Poltal: 20

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209366 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 3.5 mm 1790182 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209366 Phoenix Contact Tilslutningskabinet-kabel Samlet antal poler 10 Rastermål: 3.5 mm 1790182 1 stk

Beskrivelse

Værktøjsfri, tidsbesparende Push-In-tilslutning. Defineret kontaktkraft sikrer langvarig stabil kontaktering. Intuitiv at betjene med farveafstemte aktiveringsknap. Optimeret til trange indbygningssituationer: Betjening og ledningstilslutning i en retning.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
