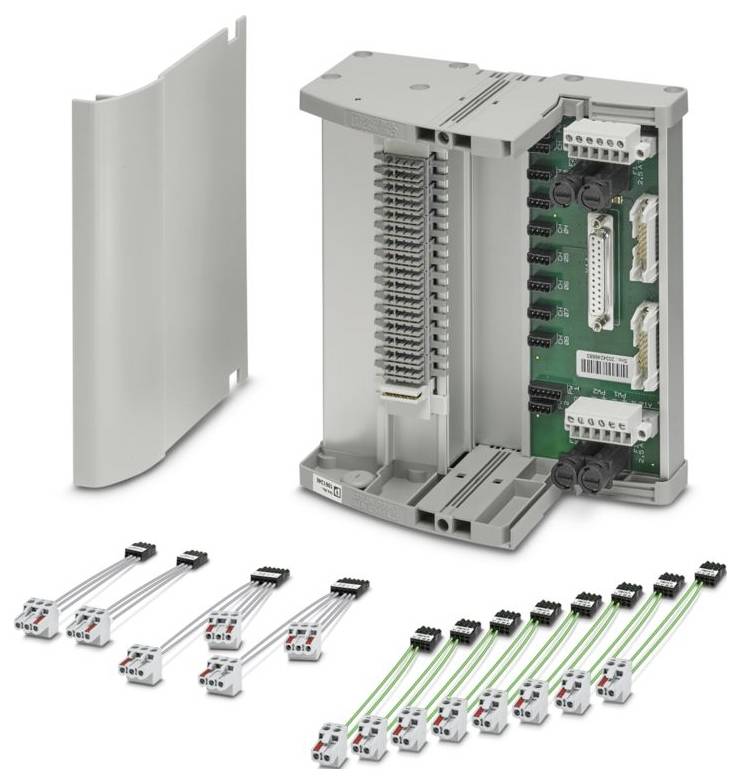

Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Modulbærer 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Poltal 14
- Nominel spænding UN < 50 V DC (pr. signal/kanal)
- Tilslutningstype: IDC/FLK-stiftliste
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 148 mm
- Højde: 170 mm
- Dybde: 160 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP00
- Omgivende temperatur (drift): -20 °C... 70 °C (vær opmærksom på modulernes specifikationer)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: EN 60079-0;en 60079-7;en 60079-11
- Bemærk: Til tilslutning af en anden Termination Carrier (yderligere 8 HART-kanaler)
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: II
- Tilsmudsningsgrad: 2
- Vibration (drift): 2g, iht. IEC 60068-2-6
- Afisoleringslængde: 7 mm
- Luft- og krybestrækning: Luft- og krybestrækning
- Monteringsposition: Lodret, vandret
- Henvisning til drift: Ved korrekt brug skal installationsdirektivet (se downloads) overholdes. Ved anvendelse eller brug med fremmedlegemer skal den pågældende producents specifikationer, sikkerheds- og advarselsoplysninger desuden være opfyldt.
- Mærkning: UL 61010 listed;Class i, div. 2, GROUPS A, B, C, D T4;CLASS I, zone 2, Group IIC
- UL, USA / Canada: UL, USA / Canada
- Sikring: 2x 2,5 A træg (kan udskiftes)
- Indgangsspændingsområde 19,2 V DC … 30 V DC
- Monteringsbemærkning: Uden endeholder
- Stød: 15g, i henhold til IEC 60068-2-27
- Indgangsspænding: 24 V DC
- Statusvisning: 2 x LED grøn (PWR1 og PWR2)
- Benævnelse: Indføringsmodul
- Forsyning: Forsyning
- Brugsbegrænsning: Brugsbegrænsning
- EMC-bemærkning: EMC: Klasse A-produkt, se producentens erklæring på downloadområdet
- Indgangsstrøm: ≤ 2 A
- Isolering: Basisisolering
- Mærkeisolationsspænding: 30 V
- Målestødspænding 0,5 kV
- Kapslingsklasse (monteringssted): ≥ IP54 (monteringssted)
- Antal tilslutninger: 1
- Isoleringsegenskaber: Luft- og krybestrækning: Isoleringsegenskaber: Luft- og krybestrømsstrækning
- Passende i/O-kort: AO845
- Kontrolniveau: Kontrolniveau
- Maks. Tilladt strøm: 1 A (signal/kanal)
- Understøttet styring : ABB S800 i/O: Understøttet styring: ABB S800 i/O
- Redundant tilførsel: Ja, diodeafkoblet
- Pol- og overspændingsbeskyttelse: Ja
- Strømforsyning: Spændingsforsyning
- Direktiv 2014/35/EU (EMC): Direktiv 2014/35/EU (EMC)
- X11: X11
- X12: X12
- Produkttype
Modulbærer
- Min. driftsspænding
19.2 V/DC
- Driftsspænding
19.2 - 30 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
24 V/DC
- H
170 mm
- L
160 mm
- Bredde
148 mm
IP00
- Dim.
(L x B x H) 160 x 148 x 170 mm
- Produc.-delnr.
1061346
- Type
TC-D25SUBF-AO8-EX-2PS-S800
- Montage
Bæreskinnemontering
- Indhold
1 stk
- D
160 mm
- Målestrøm
1 A
- Beregnet spænding
50 V
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Modulbærer 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3562647 Phoenix Contact TC-D25SUBF-AO8-EX-2PS-S800 1061346 Modulbærer 24 V/DC
Beskrivelse
Termination Carrier til 8 1-kanalede MACX analog (ex i) skilleforstærker til forbindelse med ABB S800 system AO845 (analog udgave) via TU812 eller TU854 med dobbelt redundant spændingstilførsel
