Phoenix Contact Stiftkabinet-kabel Samlet antal poler 5 Rastermål: 5.08 mm 1808750 1 stk købe

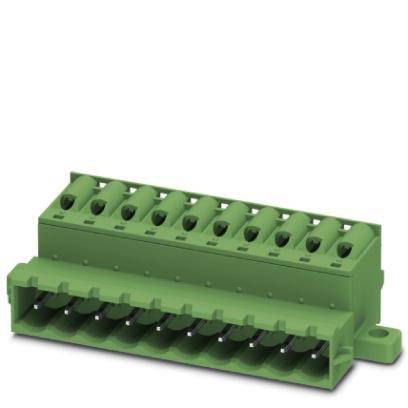

Grøn elektrisk forbindelsesblok med flere tilslutninger til forbindelse af ledninger eller kabler i elektriske kredsløb.

Lignende billede

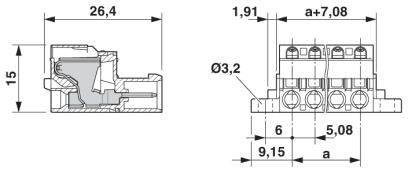

Teknisk tegning af en stikforbinder med dimensioner: Bredde 26,4 mm, højde 15 mm, huldiameter 3,2 mm, rastermål 5,08 mm.

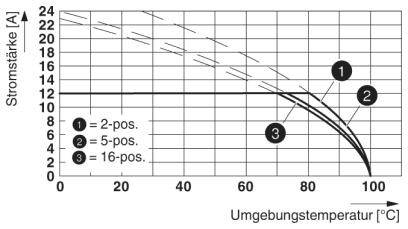

Diagram over strømbelastbarhedsdiagram: X-aksen viser omgivelsestemperatur (°C), Y-aksen viser strømstyrke (A). Tre kurver for 2-, 5- og 16-polet forbindelser.

1/3

Lignende billede

Produkttype

Stiftkabinet-kabel

Konstruktion

Stik

Rækkeantal

5.08 mm

Samlet antal poler

Datablad (PDF)

Hurtig levering tirs. 6. okt.

31 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (24,72 kr. / stk.r)

35,12 kr.

-30 %

24,72 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 1 stk
Antal rækker: 1
Samlet antal poler: 5

Tekniske specifikationer

Antal tilslutninger: 5
Nominelt tværsnit: 2.5 mm²
Isoleringsmaterialegruppe: I
Nominel impulsspænding (III/3) 4 kV
Stiksystem Classic COMBICON
Låsning: Uden
Antal potentialer: 5
Højde (uden loddepin): 15 mm
Omgivelsestemperatur (montage): -5 °C... 100 °C
Stikkraft pr. pol ca. 8 N
Trækkraft pr. pol ca.: 6 N
Stikcyklusser: 25

Produkttype: Stiftkabinet-kabel

Konstruktion: Stik

Rækkeantal: 1

Særlige kendetegn:: Med push-in-fjedertilslutning

RM: 5.08 mm

Samlet antal poler: 5

Bredde: 38.62 mm

Nominel strøm: 12 A

Nominel strøm - afrundet: 12 A

Indhold: 1 stk

AWG max.: 12

AWG min.: 24

Afisoleringslængde (max.): 10 mm

Dim.: (L x B x H) 26.4 x 38.62 x 15 mm

Tilslutning: Push-In-klemme
Fjederklemme

Produc.-delnr.: 1808750

Producentfarve: Grøn

Isoleringsmateriale: PA

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade stikside: Tin

Nominel spænding: 320 V

H: 15 mm

L: 26.4 mm

Max. tværsnit: 2.5 mm²

min. tværsnit: 0.2 mm²

Maks. temperatur: +100 °C

Min. Temperatur: -40 °C

Type: FKICS 2,5/ 5-STD-5,08-RN

Poltal: 5

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209399 Phoenix Contact Stiftkabinet-kabel Samlet antal poler 5 Rastermål: 5.08 mm 1808750 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209399 Phoenix Contact Stiftkabinet-kabel Samlet antal poler 5 Rastermål: 5.08 mm 1808750 1 stk

Beskrivelse

Værktøjsfri, tidsbesparende Push-In-tilslutning. Klemmerum, som er brudt med fikserede skruetrækkere, muliggør komfortabel printtilslutning. Inverteret stik med stiftkontakter til fingerberøringssikrede udgange eller flyvende kabel-kabel-forbindelser. Intuitiv låsning beskytter mod utilsigtet adskillelse. Kan kombineres med MSTB 2,5-familien.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
