Kontakter & Kabler Stikforbinder Printkortstik Klemrække - System

Phoenix Contact Stiftkabinet-kabel Samlet antal poler 4 Rastermål: 5.08 mm 1842238 1 stk

EAN:
Fremstillingsnr.
Artikel nr.:

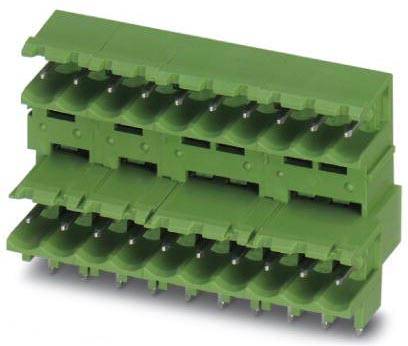

Grøn stikforbindelsesblok med flere tilslutninger, arrangeret i tre rækker. Egnet til elektroniske anvendelser.
Lignende billede
Grøn stikforbindelsesblok med flere tilslutninger, arrangeret i tre rækker. Egnet til elektroniske anvendelser.

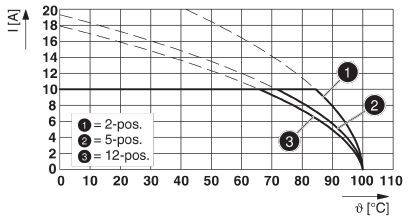

Diagrammet viser strøm (I[A]) mod temperatur (θ[°C]) med tre kurver: 1=2-pos., 2=5-pos., 3=12-pos. Viser strømmens afhængighed af temperaturen.

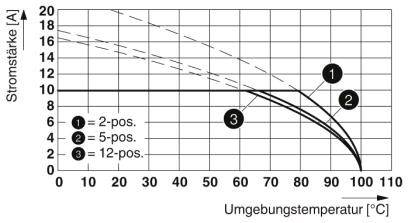

Diagrammet viser strømstyrke i forhold til omgivelsestemperatur for 2, 5 og 12 positioner. Et højere antal positioner reducerer strømstyrken.

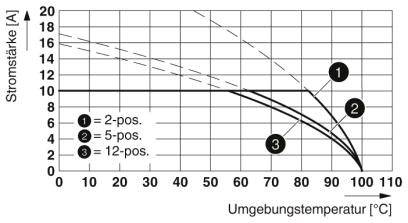

Diagram viser strømstyrke i forhold til omgivelsestemperatur. Tre kurver: '2-pos.', '5-pos.', '12-pos.'. Forløb: Strømstyrken falder med stigende temperatur.

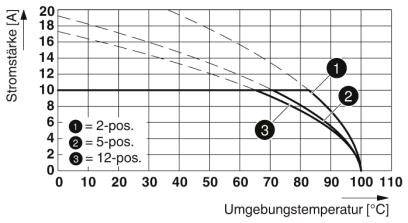

Diagram viser strømstyrke (A) mod omgivelsestemperatur (°C) med tre kurver for forskellige positioner (2-pos., 5-pos., 12-pos.). Strømstyrken falder med stigende temperatur.

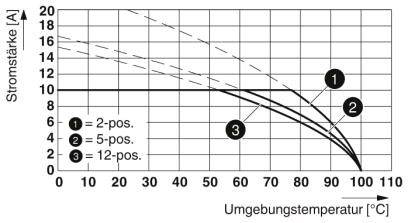

Diagram viser strømstyrke [A] mod omgivelsestemperatur [°C]. Tre kurver for 2-pos., 5-pos., 12-pos. kontakter. Fald i strømstyrke ved stigende temperatur.

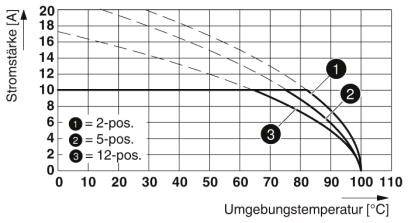

Diagram over en strømstyrke-temperaturkurve med tre linjer for forskellige positioner (2, 5, 12), x-akse: Temperatur (°C), y-akse: Strømstyrke (A).

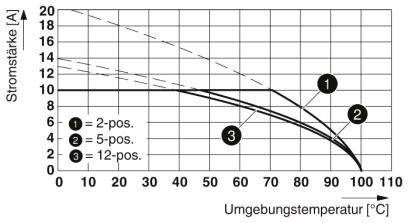

Diagrammet viser forholdet mellem strømstyrke (A) og omgivelsestemperatur (°C) for 2-, 5- og 12-polede kredsløb. Strømstyrken falder med stigende temperatur.

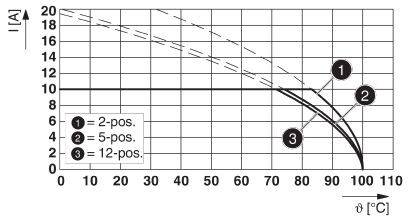

Diagrammet viser strøm-temperatur-karakteristikker for 2, 5 og 12 positioner. Akserne er strøm (I) i ampere og temperatur (Θ) i grader Celsius.
1/9
Lignende billede
Produkttype
Stiftkabinet-kabel
Konstruktion
Stik
Rækkeantal
2
RM
5.08 mm
Samlet antal poler
4
Datablad (PDF)
European union
Phoenix Contact
Hurtig levering tors. 1. okt.

39 stk.

Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
23,12 kr.
10
7% = 1,73 kr.
21,39 kr.
25
10% = 2,42 kr.
20,70 kr.
50
12% = 2,88 kr.
20,24 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.

Antal

Total (23,12 kr. / stk.r)
23,12 kr.
ekskl. moms
30 dages returret
Rapporter juridiske bekymringer
  • Højdepunkter og detaljer
  • Tekniske specifikationer
  • Varianter
  • Dokumenter og downloads
  • Beskrivelse
  • Købes ofte sammen

Højdepunkter og detaljer

Stiftlister, stiklister

  • Indhold: 1 stk
  • Antal rækker: 2
  • Samlet antal poler: 4

Tekniske specifikationer

  • Antal tilslutninger: 8
  • Nominelt tværsnit: 2.5 mm²
  • Stiftmål 1 x 1 mm
  • Isoleringsmaterialegruppe: IIIa
  • Nominel impulsspænding (III/3) 4 kV
  • Stiksystem Classic COMBICON
  • Låsning: Uden
  • Antal potentialer: 8
  • Højde (uden loddepin): 27,49 mm
  • Pinlængde 3,8 mm
  • Omgivelsestemperatur (montage): -5 °C... 100 °C
  • Stikkraft pr. pol ca. 8 N
  • Trækkraft pr. pol ca.: 6 N
  • Stikcyklusser: 25
  • Frekvens 10 - 150 - 10 Hz
Produkttype

Stiftkabinet-kabel

Konstruktion

Stik

Rækkeantal

2

RM

5.08 mm

Samlet antal poler

4

Bredde

22.87 mm

Nominel strøm

10 A

Nominel strøm - afrundet

10 A

Indhold

1 stk

Dim.

(L x B x H) 20.1 x 22.87 x 31.29 mm

Tilslutning

Lodning

Produc.-delnr.

1842238

Producentfarve

Grøn

Isoleringsmateriale

PBT

Kontaktmateriale

Cu-legering, fortinnet

Kontaktoverflade printside

Tin

Kontaktoverflade stikside

Tin

Nominel spænding

320 V

H

31.29 mm

L

20.1 mm

Maks. temperatur

+100 °C

Min. Temperatur

-40 °C

Type

MDSTBW 2,5/ 4-G-5,08

UKCA

Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Nominel strøm - afrundet
Bredde
Rækkeantal
Samlet antal poler
RM

Phoenix Contact Stiftkabinet-kabel Samlet antal poler 4 Rastermål: 5.08 mm 1842238 1 stk
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 4 Rastermål: 5.08 mm 1842238 1 stk

2209466


denne artikel
10 A
22.87 mm
2
4
5.08 mm
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 2 Rastermål: 2.5 mm 1015242 250 stk
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 2 Rastermål: 2.5 mm 1015242 250 stk

2208941


6 A
6.7 mm
1
2
2.5 mm
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 3 Rastermål: 2.5 mm 1015243 250 stk
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 3 Rastermål: 2.5 mm 1015243 250 stk

2208942


6 A
9.2 mm
1
3
2.5 mm
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 4 Rastermål: 2.5 mm 1015244 250 stk
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 4 Rastermål: 2.5 mm 1015244 250 stk

2208943


6 A
11.7 mm
1
4
2.5 mm
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 10 Rastermål: 7.62 mm 1728934 50 stk
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 10 Rastermål: 7.62 mm 1728934 50 stk

2209314


16 A
76.2 mm
1
10
7.62 mm
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 13 Rastermål: 3.5 mm 1731594 50 stk
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 13 Rastermål: 3.5 mm 1731594 50 stk

2209316


8 A
49.7 mm
1
13
3.5 mm
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 19 Rastermål: 5.08 mm 1758186 1 stk
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 19 Rastermål: 5.08 mm 1758186 1 stk

2209330


12 A
96.52 mm
1
19
5.08 mm
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 12 Rastermål: 7.5 mm 1766440 1 stk
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 12 Rastermål: 7.5 mm 1766440 1 stk

2209336


12 A
90 mm
1
12
7.5 mm
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 2 Rastermål: 15 mm 1784790 25 stk
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 2 Rastermål: 15 mm 1784790 25 stk

2209359


125 A
31.3 mm
1
2
15 mm
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 3 Rastermål: 15 mm 1784868 25 stk
Phoenix Contact Stiftkabinet-kabel Samlet antal poler 3 Rastermål: 15 mm 1784868 25 stk

2209360


125 A
46.3 mm
1
3
15 mm

Dokumenter og downloads

Datablad

European union

Datablad 2209466 Phoenix Contact Stiftkabinet-kabel Samlet antal poler 4 Rastermål: 5.08 mm 1842238 1 stk

Datablad 2209466 Phoenix Contact Stiftkabinet-kabel Samlet antal poler 4 Rastermål: 5.08 mm 1842238 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209466 Phoenix Contact Stiftkabinet-kabel Samlet antal poler 4 Rastermål: 5.08 mm 1842238 1 stk

Beskrivelse

Højeste fleksibilitet i apparatdesign - en grundliste til stikforbindelser med forskellige tilslutningsteknikker. Enkel udskiftning af printplader med stikbare komponenter. Kendt monteringsprincip muliggør anvendelse i hele verden. Printtilslutningen på flere etager giver mulighed for en højere kontakttæthed.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Beskrivelse

Højeste fleksibilitet i apparatdesign - en grundliste til stikforbindelser med forskellige tilslutningsteknikker. Enkel udskiftning af printplader med stikbare komponenter. Kendt monteringsprincip muliggør anvendelse i hele verden. Printtilslutningen på flere etager giver mulighed for en højere kontakttæthed.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
