Phoenix Contact Stiftkabinet-kabel Samlet antal poler 18 Rastermål: 5.08 mm 1825666 1 stk købe

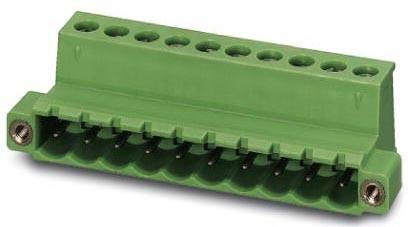

Grøn, rektangulær elektrisk stikforbinder med flere tilslutninger og skruer til fastgørelse.

Lignende billede

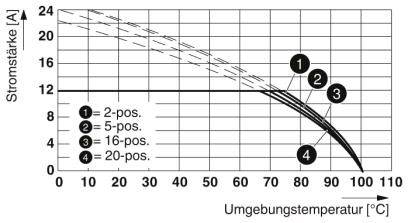

Diagram over strømstyrke (A) i forhold til omgivelsestemperatur (°C) for 2-, 5-, 16- og 20-polet forbindelser, faldende med stigende temperatur.

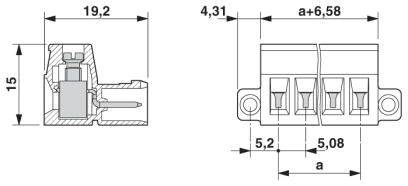

Teknisk tegning af en stikforbinder med dimensioner: 19,2 x 15 mm, monteringsudskæring 4,31 mm, pin-afstand 5,08 mm.

1/3

Lignende billede

Produkttype

Stiftkabinet-kabel

Konstruktion

Stik

Rækkeantal

5.08 mm

Samlet antal poler

Datablad (PDF)

Hurtig levering man. 5. okt.

48 stk.

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Total (127,20 kr. / stk.r)

127,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Stiftlister, stiklister

Indhold: 1 stk
Antal rækker: 1
Samlet antal poler: 18

Tekniske specifikationer

Antal tilslutninger: 18
Nominelt tværsnit: 2.5 mm²
Isoleringsmaterialegruppe: I
Nominel impulsspænding (III/3) 4 kV
Stiksystem Classic COMBICON
Låsning: Gevindflange
Antal potentialer: 18
Højde (uden loddepin): 15 mm
Omgivelsestemperatur (montage): -5 °C... 100 °C
Stikkraft pr. pol ca. 7 N
Trækkraft pr. pol ca.: 7 N
Stikcyklusser: 25

Produkttype: Stiftkabinet-kabel

Konstruktion: Stik

Rækkeantal: 1

Særlige kendetegn:: Med trækhylstre

RM: 5.08 mm

Samlet antal poler: 18

Bredde: 101.56 mm

Nominel strøm: 12 A

Nominel strøm - afrundet: 12 A

Indhold: 1 stk

AWG max.: 12

AWG min.: 24

Afisoleringslængde (max.): 7 mm

Dim.: (L x B x H) 19.2 x 101.56 x 15 mm

Tilslutning: Skruer

Gevind-mål: M3

Produc.-delnr.: 1825666

Producentfarve: Grøn

Isoleringsmateriale: PA

Kontaktmateriale: Cu-legering, fortinnet

Kontaktoverflade stikside: Tin

Nominel spænding: 320 V

H: 15 mm

L: 19.2 mm

Max. tværsnit: 2.5 mm²

min. tværsnit: 0.2 mm²

Maks. temperatur: +100 °C

Min. Temperatur: -40 °C

Type: IC 2,5/18-STGF-5,08

Poltal: 18

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209450 Phoenix Contact Stiftkabinet-kabel Samlet antal poler 18 Rastermål: 5.08 mm 1825666 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209450 Phoenix Contact Stiftkabinet-kabel Samlet antal poler 18 Rastermål: 5.08 mm 1825666 1 stk

Beskrivelse

Kendt tilslutningsprincip muliggør anvendelse i hele verden. Enkel udskiftning af printplader med stikbare komponenter. Påskruelig flange for højeste mekaniske stabilitet. Inverteret stik med stiftkontakter til fingerberøringssikrede udgange eller flyvende kabel-kabel-forbindelser. Kan kombineres med MSTB 2,5-familien. Lav varmeudvikling takket være den højeste kontaktkraft.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
