Name: Phoenix Contact STEP3-PS/1AC/24DC/0.63/PT Strømforsyning til DIN-skinne (DIN-rail) 24 V/DC 0.63 A 15 W Antal udgange:1 x
Brand: Phoenix Contact
SKU: 2435744
Availability: InStock

Kompakt DIN-skinne strømforsyning med 24V udgang og 0,63A. Mærket 'STEP POWER'. Med stik-forbindelser og kontrollampe.

Blokskema for strømforsyning: Indgang AC, Filter, Ensretter, Transformator, Filter, Udgang DC. Funktioner: UVP, OVP, OTP, OCP, SCP. Brugerflade: DC OK.

Diagram viser effektivitetskurven for en strømforsyning. To linjer for forskellige indgangsspændinger (120 V og 230 V). Effektiviteten stiger med udgangstrømmen I_out [A].

Diagram over strømkurver for to spændingsangivelser: '120 V AC til 24 V DC' (blå linje) og '230 V AC til 24 V DC' (sort linje). X-aksen viser udgangstrømmen 'I_out [A]' og y-aksen viser indgangstrømmen 'I_in [A]'. Den blå linje stiger hurtigere.

Diagram med effektfaktor på Y-aksen og strøm (A) på X-aksen. To kurver viser forskelle ved 120V- og 230V-indgang.

Diagrammet viser motorens effektfald i procent (P_ud) i forhold til højden (H) i meter. Effekten forbliver på 100 % op til 1000 m og falder til 80 % ved 4000 m.

'STEP POWER Ord.No. 1088645' Strømforsyning, DIN-skinne montering, 24V, 0,63A. Dimensioner: Bredde 18 mm, Højde 90 mm, Dybde 45 mm.

Teknisk tegning af en komponent med dimensioner: Bredde 61 mm, øverste bredde 50 mm, nederste bredde 55 mm, højde 44 mm.

Diagrammet viser en elektrisk forbindelse mellem 'Input' og 'Output' i et hus. Der er en kredsløb 'A' imellem dem.

1/9

Datablad (PDF)

Hurtig levering man. 19. okt.

25 stk.

Antal

stk.

Total (239,20 kr. / stk.r)

239,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Strømforsyning STEP-PS

Højere ydelse op til 100 %
Tilslutningsretning leder / printplade: 45°
EN-60335-certificering
Reduktion af konstruktionsbredden med 1 Te
Virkningsgrad: 94 %
Tomgangstab <0,1 W.

Tekniske specifikationer

Indgangsspænding (nominel): 115 V/AC
230 V/AC
90 - 250 V/DC

Type: Taktet

Produkttype: Strømforsyning til DIN-skinne (DIN-rail)

Indgangsspænding (min.): 120 V/AC

Udgangsspænding ||: 24 V/DC

Indgangsspænding: 85 - 264 V/AC / 90 - 250 V/DC

Indgangsspænding (max.): 230 V/AC

Udgangsstrøm max.: 0.63 A

Udgangsstrøm (maks.) - afrundet: 630 mA

: 15 W

Udgangstype (strømforsyning): Fast spænding

Faser: 1

Udgangsspænding (nom.): 24 V/DC

Antal udgange: 1 x

Tilslutning: Push-In-klemme

Dim.: (L x B x H) 61 x 18 x 90 mm

Vægt: 0.070 kg

Udgangsspænding (maks.): 25 V/DC

Udgangsspænding (min.): 22.5 V/DC

Produc.-delnr.: 1088495

Indhold: 1 stk

Strømforsyning-specifikationer: Stabiliseret

Bredde: 18 mm

H: 90 mm

L: 61 mm

: IP20

Maks. temperatur: 70 °C

Min. Temperatur: -10 °C

Type: STEP3-PS/1AC/24DC/0.63/PT

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Effekt

Tilslutning

Indgangsspænding (max.)

Udgangsspænding (nom.)

Udgangsspænding ||

Udgangstype (strømforsyning)

Indgangsspænding (nominel)

Udgangsstrøm (maks.) - afrundet

Indgangsspænding (min.)

Phoenix Contact 1088491 Strømforsyning til DIN-skinne (DIN-rail) Forbrug (standby) 0.1 W 24 V/DC 2.5 A 60 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:2435746

Hurtig levering man. 19. okt.

94 stk.Conrad Electronic

60 W

Push-In-klemme

230 V/AC

24 V/DC

Fast spænding

115 V/AC

2.5 A

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

311,20 kr.^*

Phoenix Contact 1088494 Strømforsyning til DIN-skinne (DIN-rail) Forbrug (standby) 0.1 W 24 V/DC 1.3 A 30 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:2435745

Hurtig levering man. 19. okt.

92 stk.Conrad Electronic

30 W

Push-In-klemme

230 V/AC

24 V/DC

Fast spænding

115 V/AC

1.3 A

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

271,20 kr.^*

Phoenix Contact 1170952 Strømforsyning til DIN-skinne (DIN-rail) Forbrug (standby) 0.1 W 12 V/DC 1.3 A 15 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:2435750

Hurtig levering man. 19. okt.

47 stk.Conrad Electronic

15 W

Push-In-klemme

230 V/AC

12 V/DC

Fast spænding

115 V/AC

1.3 A

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

263,20 kr.^*

Phoenix Contact 1170953 Strømforsyning til DIN-skinne (DIN-rail) Forbrug (standby) 0.1 W 12 V/DC 2.5 A 30 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:2435751

Hurtig levering man. 19. okt.

7 stk.Conrad Electronic

30 W

Push-In-klemme

230 V/AC

12 V/DC

Fast spænding

115 V/AC

2.5 A

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

303,20 kr.^*

Phoenix Contact 1170954 Strømforsyning til DIN-skinne (DIN-rail) Forbrug (standby) 0.1 W 5 V/DC 3 A 15 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:2435749

Ukendt leveringstid

Conrad Electronic

15 W

Push-In-klemme

230 V/AC

5 V/DC

Fast spænding

115 V/AC

3 A

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

263,20 kr.^*

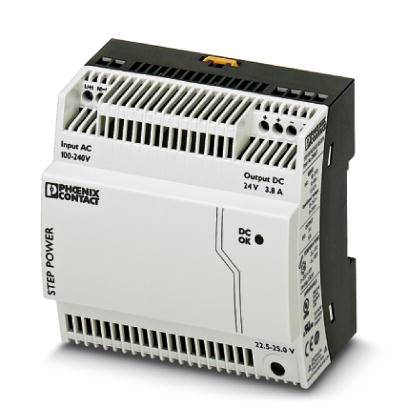

Phoenix Contact 2868677 Strømforsyning til DIN-skinne (DIN-rail) 24 V/DC 3.8 A 91.2 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:123627

Levering ons. 28. okt.

Conrad Electronic

91.2 W

Skrueklemme

264 V/AC

24 V/DC

Fast spænding

115 V/AC

3.8 A

85 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Phoenix Contact 2868716 Strømforsyning til DIN-skinne (DIN-rail) 24 V/DC 0.55 A 24 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:514789

Ukendt leveringstid

Conrad Electronic

24 W

Skrueklemme

52 V/AC

24 V/DC

Fast spænding

48 V/AC

550 mA

43 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

271,20 kr.^*

Phoenix Contact 2868538 Strømforsyning til DIN-skinne (DIN-rail) 12 V/DC 1.1 A 12 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:512994

Udgået

Conrad Electronic

12 W

Skrueklemme

264 V/AC

12 V/DC

Fast spænding

115 V/AC

1.1 A

85 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

263,20 kr.^*

Phoenix Contact 2868541 Strømforsyning til DIN-skinne (DIN-rail) 5 V/DC 6.5 A 32.5 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:512853

Udgået

Conrad Electronic

32.5 W

Skrueklemme

264 V/AC

5 V/DC

Kan indstilles

115 V/AC

6.5 A

85 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

520,00 kr.^*

Phoenix Contact 2868554 Strømforsyning til DIN-skinne (DIN-rail) 12 V/DC 1.65 A 18 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:512992

Udgået

Conrad Electronic

18 W

Skrueklemme

264 V/AC

12 V/DC

Fast spænding

115 V/AC

1.65 A

85 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

311,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 2435744 Phoenix Contact STEP3-PS/1AC/24DC/0.63/PT Strømforsyning til DIN-skinne (DIN-rail) 24 V/DC 0.63 A 15 W Antal udgange:1 x

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2435744 Phoenix Contact STEP3-PS/1AC/24DC/0.63/PT Strømforsyning til DIN-skinne (DIN-rail) 24 V/DC 0.63 A 15 W Antal udgange:1 x

Beskrivelse

Den kompakte strømforsyning fra STEP POWER-generationen er i kraft af sin udformning særligt egnet til installationsfordelere og flade betjeningspulte. Udgangen yder 24 V/DC og maksimalt 0,5 A. Takket være den høje virkningsgrad og det lave standby-tab opnås en høj energieffektivitet.

Version

Fungerer i hele verden takket være et bredt indgangsområde og internationale godkendelser
Høj driftssikkerhed i kraft af høj MTBF >500.000 timer
Mulighed for parallelkobling for at øge effekt og redundans
Forenklet ibrugtagning i kraft af LED-funktionsovervågning
Høj driftssikkerhed i kraft af lang strømsvigtsbeskyttelsestid > 20 ms
Kan klikkes på bæreskinnen eller skrues fast på en jævn flade.

Tip

Beskrivelse

Version

Fungerer i hele verden takket være et bredt indgangsområde og internationale godkendelser
Høj driftssikkerhed i kraft af høj MTBF >500.000 timer
Mulighed for parallelkobling for at øge effekt og redundans
Forenklet ibrugtagning i kraft af LED-funktionsovervågning
Høj driftssikkerhed i kraft af lang strømsvigtsbeskyttelsestid > 20 ms
Kan klikkes på bæreskinnen eller skrues fast på en jævn flade.
