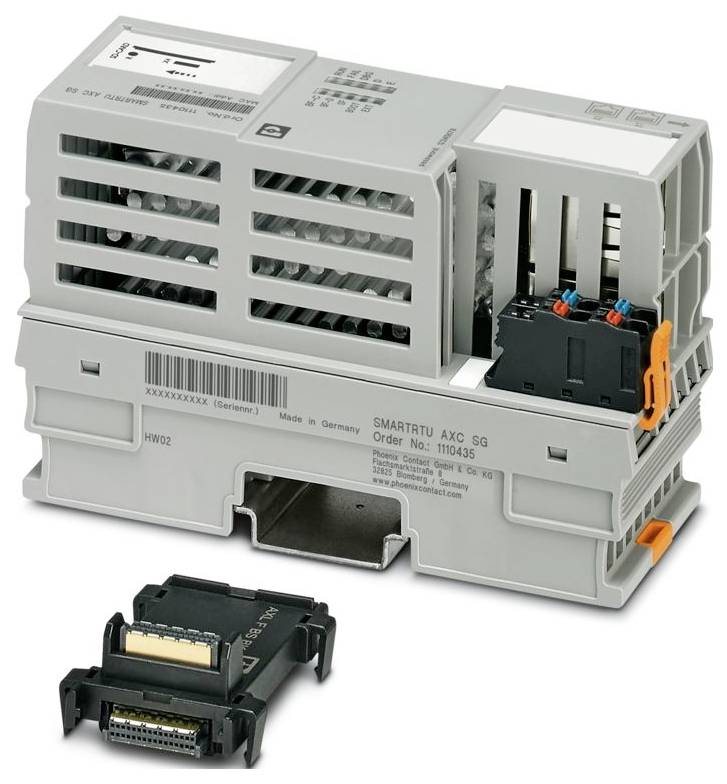

Phoenix Contact SMARTRTU AXC SG 1110435 Fjernstyringsenhed 24 V/DC
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: Aksialoline F
- Tilslutningstype RJ45-bøsning
- Bredde: 45 mm
- Højde: 126,93 mm
- Dybde: 75 mm
- Farve grå
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 60 °C til 2000 m üNN (vær opmærksom på derating);-25 °C... 55 °C til 3000 m üNN (derating skal overholdes);≤ 55 °C (ved max. 1 A på UBUS);> 55 °C... 60 °C (kun i forbindelse med en aksioline F-efterspisemodul AXL F PWR 1H (produktnr 2688297)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Tilladt luftfugtighed (drift): 5 % ... 95 % (iht. din en 61131-2)
- Stød (drift): 10 g (varig stødtest iht. din en 60068-2-27)
- Vibration (drift): 5g
- Overførselshastighed 10/100 Mbit/sek. (fuld-duplex)
- Maks. tabseffekt ved nominel betingelse: Maks. 10,6 W
- BESKYTTELSESKLASSE: III (IEC 61140, EN 61140, VDE 0140-1)
- Antal interfaces: 2
- Lufttryk (drift): 70 kPa... 106 kPa (op til 3000 m üNN)
- Ethernet
- Bussystem: RJ45
- Forsyningsspændingsinterval: 19,2 V DC ... 30 V DC
- Tilladt luftfugtighed (opbevaring/transport): 5 % ... 95 % (iht. din en 61131-2)
- Bemærk til anvendelse: Kun til industriel anvendelse
- Krusning: ≦ 5 %
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Understøttede protokoller: HTTP;HTTPS;SFTP;SNTP Client / server;SNMP;IPsec;syslog;IEC 60870-5-101 Master/Slave (via ekstra serielle kommunikationsmoduler);IEC 60870-5-103 Master (via ekstra serielle kommunikationsmoduler); RTU Master (via ekstra serielle kommunikationsmoduler);IEC 60870-5-104 Client / Server; TCP Client;IEC 61850 MMS + GOOSE
- Overførselshastighed Ethernet i RJ45-Twisted-Pair
- Forsyning: Forsyning
- Lufttryk (opbevaring/transport): 58 kPa... 106 kPa (op til 4500 m üNN)
- Strømforbrug typisk: 200 mA
- Strømforbrug maks. 442 mA
- Henvisning til tilslutningsart: Autonegotiation og autocrossing
- Antal kanaler: 2
- Brugsbegrænsning: Brugsbegrænsning
- EMC-bemærkning: EMC: Klasse A-produkt, se producentens erklæring på downloadområdet
- Bemærk til målangivelser: Dybden gælder ved brug af en bæreskinne TH 35-7.5 (iht. en 60715).
- Forsyningsspænding: 24 V/DC
- Aksialoline F-lokal bus: Aksialoline F-lokal bus
- Overensstemmelse med EMC-retningslinjer: Immunitetsprøvning i henhold til en 61000-6-2/IEC 61000-6-2 -afladning af statisk elektricitet (ESD)en 61000 -4-2/IEC 61000-4-2 kriterium B, ±6 kV kontaktafladning, ±8 kV luftafladning;immunitetsprøvning i henhold til en 61000-6 -2/IEC 61000 -6-2 3 elektromagnetisk feltstyrke 61000-4/IEC 61000-4-3, kriterium A, feltstyrke: 10 V/m;test af støjimmunitet i henhold til en 61000-6-2/IEC 61000-6-2 hurtige transiente udfald (Burst)en 61000 -4-4/IEC 61000-4-4 kriterium B, ± 2 kV;test af støjimmunitet i henhold til en 61000-6-2 /IEC 61000-6-2 transient overspænding (Surge)en 61000 -4-5 kV/IEC 61000-4-5 kriterium B, forsyningsledninger DC: ±0,5 kV/ 0,5 (IEC 6±61000 6-2 6 10 4-6 61000 61000 61000 61000-61000 4 4-6 6 6-4)
- Produkttype
Fjernstyringsenhed
- Interface
RJ45
- Driftsspænding
24 V/DC
- H
126.93 mm
- L
75 mm
- Bredde
45 mm
IP20
- Dim.
(L x B x H) 75 x 45 x 126.93 mm
- Produc.-delnr.
1110435
- Type
SMARTRTU AXC SG
- Montage
Bæreskinnemontering
- Maks. omgivelsestemperatur
60 °C
- Min. omgivelsestemperatur
-25 °C
- D
75 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564321 Phoenix Contact SMARTRTU AXC SG 1110435 Fjernstyringsenhed 24 V/DC
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564321 Phoenix Contact SMARTRTU AXC SG 1110435 Fjernstyringsenhed 24 V/DC
Beskrivelse
Fjernvirker, aksialoline F, 2x Ethernet.
