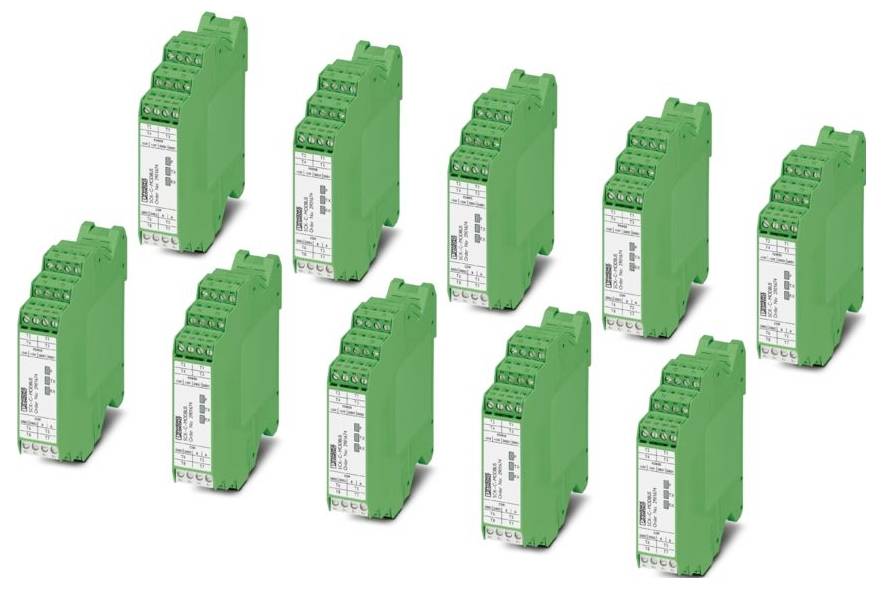

Phoenix Contact SCK-C-MODBUS-10PCS PV-String overvågningsmodul
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
PV-String overvågningsmodul
Produc.-delnr.
1084335
Dim.
(B x H x T) 22.5 x 102 x 106 mm
Driftsspænding (detaljer)
24 V/DC
Indhold
1 stk
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: SOLARCHECK
- Tilslutningstype: Skrueklemmer
- Tilspændingsmoment: 0,5 Nm... 0,6 Nm
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 22,5 mm
- Højde: 102 mm
- Dybde: 106 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -20 °C... 70 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: EN 61010-1;en 61010-2-30
- Bemærk: Under påvirkning af støj kan der forekomme mindre afvigelser.
- Monteringstype: Bæreskinne: 35 mm;bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Tilsmudsningsgrad: 2
- Tilladt luftfugtighed (drift): ≤ 95 % (ingen kondensation)
- Monteringsposition: vilkårlig
- Mærkning: 508 listed
- UL, USA / Canada: UL, USA / Canada
- Maksimal tabseffekt ved nominel betingelse: 0,65 W.
- Transmissionslængde: ≤ 1200 m.
- Forsyningsspændingsinterval: 21,6 V DC ... 30 V DC
- CE: CE
- Forbindelsesteknik: 2-, 3-leder
- Monteringsbemærkning: Vandret eller lodret
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Lavspændingsdirektivet: Overensstemmelse med NS-direktivet
- Signal-støjforhold: Støjudstråling
- Sikkerhedsafbryder: Overspændingsbeskyttelse | 33 V-dæmperdiode
- Støjimmunitet EN 61000-6-2
- Understøttede protokoller: Proprietær
- Afslutningsmodstand 180 Ω (medfølger ikke)
- Forsyning: Forsyning
- Strømforbrug maks. 800 mA
- UL, USA: UL, USA
- Nominel forsyningsspænding: 24 V DC -10 % ... +25 %
- Effektforbrug: 580 mW (24 V DC)
- Egenstrømforbrug: 22 mA (typisk);45 mA (maks.)
- Seriel overførselshastighed 9,6/ 14,4/ 19,2/ 38,4 kbit/s.
- Data: Modbus/RTU: Data: Modbus/RTU
- Data: Datainterface for målings- eller suppleringsmodul: Data: Datagrænseflade til målings- eller suppleringsmodul
- Produc.-delnr.
1084335
- Produkttype
PV-String overvågningsmodul
- Dim.
(B x H x T) 22.5 x 102 x 106 mm
- Driftsspænding (detaljer)
24 V/DC
- Indhold
1 stk
- Bredde
22.5 mm
- H
102 mm
- D
106 mm
IP20
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3563267 Phoenix Contact SCK-C-MODBUS-10PCS PV-String overvågningsmodul
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3563267 Phoenix Contact SCK-C-MODBUS-10PCS PV-String overvågningsmodul
Beskrivelse
SCK-kommunikationsmodul, til registrering af op til 8 x SCK- målemoduler, RS-485 Modbus/RTU udgang
