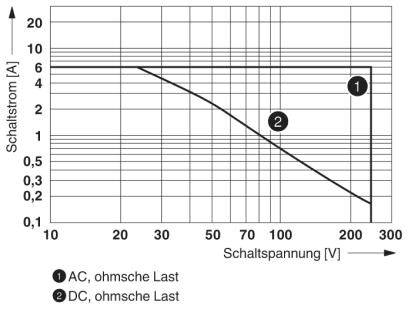

![Diagram over koblingstrøm som funktion af koblingsspænding; viser reduktion af koblingstrøm med stigende spænding. 1: AC, 2: DC. Akser: Koblingstrøm [A] og Koblingsspænding [V].](https://asset.conrad.com/media10/isa/160267/c1/-/da/002140998TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Lignende billede
Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Relækomponent Nominel spænding: 125 V/DC Brydestrøm (max.): 6 A 4 x omskifter 1
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Relækomponent
Kontakttype
4 x omskifter
Nominel spænding
125 V/DC
Koblingsspænding (max.)
250 V DC/AC
Brydestrøm (max.)
6 A
Datablad (PDF)
3 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
76,00 kr.
3
6% = 4,20 kr.
71,80 kr.
5
8% = 5,89 kr.
70,11 kr.
10
9% = 7,00 kr.
69,00 kr.
25
11% = 8,26 kr.
67,74 kr.
50
13% = 9,66 kr.
66,34 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (76,00 kr. / stk.r)
76,00 kr.
ekskl. moms
Kun 3 stk. tilbage på lager
Tekniske specifikationer
- Kontaktspænding maks. 250 V AC/DC
- Koblingsspænding min.: 5 V (ved 24 mA)
- Koblingsstrøm minimum: 5 mA (ved 24 V)
- Tilkoblingsstrøm maks. 16 A (20 ms, sluttekontakt)
- Frakoblingsydelse (ohmsk belastning) maks.:
- 144 W (VED 24 V DC)
- 124 W (VED 48 V DC)
- 108 W (VED 60 V DC)
- 52 W (VED 110 V DC)
- 48 W (VED 220 V DC)
- 1500 VA (VED 250 V AC)
- Koblingsevne:
- 2 A (VED 24 V, DC13)
- 0,22 A (VED 120 V, DC13)
- 0,11 A (VED 250 V, DC13)
- 1,5 A (VED 24 V, AC15)
- 1,5 A (VED 120 V, AC15)
- 1 A (VED 240 V, AC15)
- Monteringsposition: vilkårlig
- Monteringsbemærkning: Kan rækkemonteres uden afstand
- Afisoleringslængde: 8 mm
- Ledertværsnit fast: 0,5 mm²... 4 mm²
- Ledertværsnit fleksibel: 0,5 mm²... 4 mm²
- Ledertværsnit AWG: 20... 10 (fast)
- Mærkeisolationsspænding: 250 V AC
- MålStødspænding 2,5 kV
- Isolering: Basisisolering
- Overspændingskategori: II
- Produkttype
Relækomponent
- Type
RIF-2-RSC-LDP-125DC/4X21
- Tilslutning
Skruer
- Reaktionstid
13 ms
- Faldtid
14 ms
- Kontakttype
4 x omskifter
- Kontaktmateriale
AgNi
- Nominel spænding
125 V/DC
- Koblingsspænding (max.)
250 V DC/AC
- Brydestrøm (max.)
6 A
- Mekanisk levetid
2 x 10 7 koblingscyklusser
- Specifikationer
med LED
Med friløbsdiode
IP20
- Maks. temperatur
+60 °C
- Min. Temperatur
-40 °C
- L
75 mm
- Bredde
27 mm
- H
89 mm
- Dim.
(L x B x H) 75 x 27 x 89 mm
- Indhold
1 stk
Dokumenter og downloads
Datablad
Datablad 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Relækomponent Nominel spænding: 125 V/DC Brydestrøm (max.): 6 A 4 x omskifter 1
Datablad 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Relækomponent Nominel spænding: 125 V/DC Brydestrøm (max.): 6 A 4 x omskifter 1
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2140998 Phoenix Contact RIF-2-RSC-LDP-125DC/4X21 Relækomponent Nominel spænding: 125 V/DC Brydestrøm (max.): 6 A 4 x omskifter 1
Beskrivelse

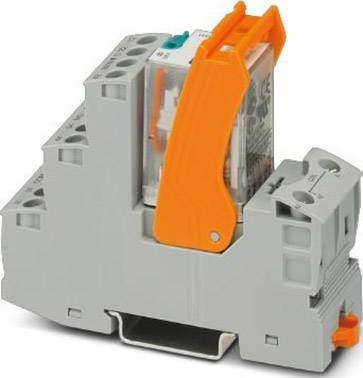

Formonteret relæmodul med skruetilslutning, bestående af: Relæsokkel, effektrelæer og holdebøjle. Kontaktudførelse: 4 skiftere. Indgangsspænding: 125 V DC
