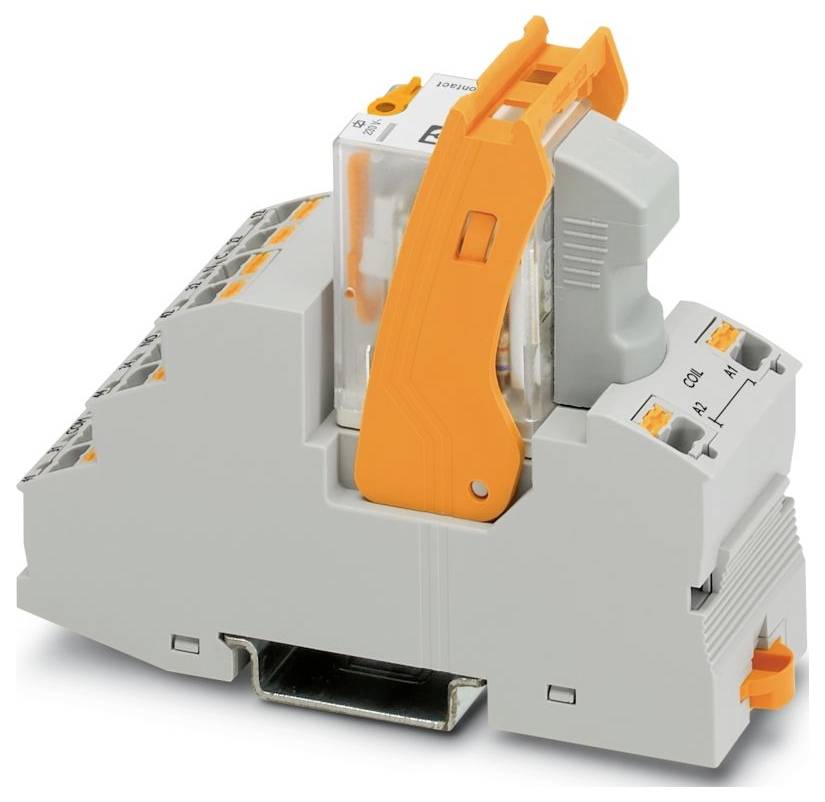

Phoenix Contact RIF-2-RPT-LV-230AC/2X21 Relæmodul 2 x omskifter 10 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Relæmodul
Kontakttype
2 x omskifter
Koblingsspænding (max.)
250 V DC/AC
Type
RIF-2-RPT-LV-230AC/2X21
Tilslutning
Push-in-fjederkrafttilslutning
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: RIFLINE complete
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,14 mm²... 1,5 mm²;0,14 mm² ... 1,5 mm² (kabelsko med plastmuffe);0,14 mm² ... 1 mm² (kabelsko med plastmuffe, to ledere på dobbeltklemme)
- Ledertværsnit stiv: 0,14 mm²... 1,5 mm²
- Ledertværsnit AWG: 26... 16 (fast);26 ... 16 (fleksibel)
- Bredde: 31 mm
- Højde: 96 mm
- Dybde: 75 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivelsestemperatur (under drift) -40 °C... 50 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: IEC 60947-5-1
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2 (mærkespænding 230/400 V)
- Afisoleringslængde: 8 mm
- Monteringsposition: vilkårlig
- Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maksimal tabseffekt ved nominel betingelse: 1,5 W.
- Diameter: 3,2 mm
- Driftstype: 100 % ED
- Indgangsspændingsområde 184 V AC ... 276 V AC (20 °C)
- Artikelmål: Artikelmål
- Montering: Kan rækkemonteres uden afstand
- Beskyttelseskredsløb: Varistor
- Forurenende gas: Forurenende gastest
- Kontaktspænding max. 250 V AC/DC
- Anvendelse: Universal
- Borehul: Borehul
- Tilkoblingsstrøm max. 30 A (20 ms, afbryder)
- Isolering: Basisisolering
- Datadeplejestand: Datadeplejestand
- Dato for sidste datapleje: 20.01.2026
- NOMINEL INDGANGSSPÆNDING UN: 230 V AC
- Indgangsspændingsområde iht. UN: Se diagram
- Typisk indgangsstrøm ved UN: 6,5 mA
- Driftspændingsvisning: LED, gul
- Kontaktudførelse: 2 skiftekontakter
- Kontinuerlig grænsestrøm: 8,5 A (se diagram)
- Brændbarhedsklasse iht. UL 94 (hus): V2 (kabinet)
- Måleisolationsspænding: 250 V AC
- Målestødspænding 4 kV
- Kapslingsklasse (relæsokkel): IP20 (relæsokkel)
- Kapslingsklasse (relæ): RT i (relæ)
- Tænd/sluk
- Mekanisk levetid: Ca. 2 x 107 koblingscyklusser
- Prøvespænding (vikling/kontakt): 2,5 kVeff (50 Hz, 1 min., vikling/kontakt)
- Patogenside: Patogenside
- Drevets koblingsforhold: Monostabil
- Drev (polaritet): Polstret
- Typisk responstid: 5 ms... 15 ms
- Skiftekontaktens type: Enkeltkontakt
- Kontaktmateriale: AgNi
- Koblingsspænding minimal: 5 V (24 mA)
- Koblingsstrøm minimum: 5 mA (24 V)
- Frakoblingsydelse (ohmsk belastning) maksimalt: 204 W (ved 24 V DC);124 W (ved 48 V DC);108 W (ved 60 V DC) ;52 W (ved 110 V DC);48 W (ved 220 V DC);2125 VA (ved 250 V AC)
- Koblingsevne: 2 A (ved 24 V, DC13);0,22 A (ved 120 V, DC13);0,11 A (ved 250 V, DC13);3 A (ved 120 V, AC15);1,5 A (ved 240 V, AC15)
- Prøvespænding (kontakt/kontakt): 2,5 kVeff (50 Hz, 1 min., kontakt/kontakt)
- Netfrekvens 50/60 Hz
- Faldtid typisk: 5 ms ... 20 ms
- Spolespænding 230 V AC
- Produkttype
Relæmodul
- Type
RIF-2-RPT-LV-230AC/2X21
- Tilslutning
Push-in-fjederkrafttilslutning
- Styrespænding (min.)
184 V/AC
- Styrespænding (max.)
276 V/AC
- Kontakttype
2 x omskifter
- Kontaktmateriale
AgNi
- Koblingsspænding (max.)
250 V DC/AC
- Maks. afbryderstyrke
2125 VA
- Specifikationer
med holdebøjle
IP20
- Maks. temperatur
50 °C
- Min. Temperatur
-40 °C
- D
75 mm
- Bredde
31 mm
- H
96 mm
- Dim.
(B x H x T) 31 x 96 x 75 mm
- Indhold
10 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579761 Phoenix Contact RIF-2-RPT-LV-230AC/2X21 Relæmodul 2 x omskifter 10 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579761 Phoenix Contact RIF-2-RPT-LV-230AC/2X21 Relæmodul 2 x omskifter 10 stk
Beskrivelse
Formonteret relæmodul med push-in-tilslutning bestående af: Relæsokkel, effektrelæer, display- /afskærmningsmodul og holdebøjle. Kontaktudførelse: 2 skiftekontakter. Indgangsspænding: 230 V AC
