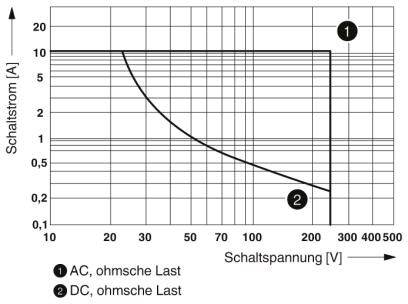

![Diagram viser relæstrøm-skiftesp√§ndingskurven. Karakteristiske kurver: 'AC, ohmsk belastning' ved (1), 'DC, ohmsk belastning' ved (2). Y-akse: Relæstrøm [A], X-akse: Skiftesp√§nding [V].](https://asset.conrad.com/media10/isa/160267/c1/-/da/002140973TI02/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

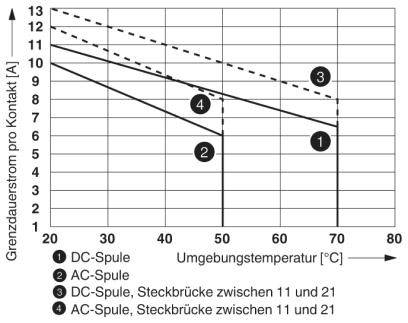

![Diagram med grænsevarighed strøm [A] vs. Omgivelsestemperatur [°C]. Fire kurver sammenlignet: DC-spole, AC-spole ved forskellige forbindelser.](https://asset.conrad.com/media10/isa/160267/c1/-/da/002140973TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Lignende billede
Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS Relækomponent Nominel spænding: 230 V/AC 1 x skiftekontakt 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Relækomponent
Kontakttype
1 x skiftekontakt
Nominel spænding
230 V/AC
Koblingsspænding (max.)
250 V DC/AC
Type
RIF-1-RPT-LV-230AC/1X21MS
Datablad (PDF)
75 stk.
Vis alternativer
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
10
-
135,20 kr.
30
5% = 6,70 kr.
128,50 kr.
50
7% = 9,38 kr.
125,82 kr.
100
8% = 11,18 kr.
124,02 kr.
200
10% = 13,18 kr.
122,02 kr.
400
11% = 15,42 kr.
119,78 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Minimum ordrevolumen:: 10
Intervaller: 10
Total (135,20 kr. / stk.r)
1.352,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Tabseffekt ved nominel betingelse: 0,81 W.
- Kontaktspænding maks. 250 V AC/DC
- Koblingsspænding min.: 12 V (ved 10 mA)
- Koblingsstrøm minimum: 10 mA (ved 12 V)
- Tilkoblingsstrøm maks. 32 A (20 ms, sluttekontakt)
- Frakoblingsydelse (ohmsk belastning) maks.:
- 264 W (VED 24 V DC)
- 62 W (VED 48 V DC)
- 48 W (VED 60 V DC)
- 52 W (VED 110 V DC)
- 66 W (VED 220 V DC)
- 2500 VA (VED 250 V AC)
- Koblingsevne:
- 2 A (VED 24 V, DC13)
- 3 A (VED 240 V, AC15)
- Monteringsposition: vilkårlig
- Monteringsbemærkning: Kan rækkemonteres uden afstand
- Afisoleringslængde: 8 mm
- Ledertværsnit fast: 0,14 mm²... 1,5 mm²
- Ledertværsnit fleksibel: 0,14 mm²... 1,5 mm²
- Ledertværsnit AWG: 26... 16 (fast)
- Mærkeisolationsspænding: 250 V AC
- MålStødspænding 6 kV
- Isolering: Sikker adskillelse
- Overspændingskategori: III
- Produkttype
Relækomponent
- Type
RIF-1-RPT-LV-230AC/1X21MS
- Tilslutning
Push-In-klemme
- Reaktionstid
4 ms
- Kontakttype
1 x skiftekontakt
- Kontaktmateriale
AgNi
- Nominel spænding
230 V/AC
- Koblingsspænding (max.)
250 V DC/AC
- Mekanisk levetid
5x 10 6 koblingscyklusser
- Specifikationer
med LED
Med varistor
IP20
- Maks. temperatur
+50 °C
- Min. Temperatur
-40 °C
- L
75 mm
- Bredde
16 mm
- H
93 mm
- Dim.
(L x B x H) 75 x 16 x 93 mm
- Indhold
1 stk
Dokumenter og downloads
Datablad
Datablad 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS Relækomponent Nominel spænding: 230 V/AC 1 x skiftekontakt 1 stk
Datablad 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS Relækomponent Nominel spænding: 230 V/AC 1 x skiftekontakt 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2140973 Phoenix Contact RIF-1-RPT-LV-230AC/1X21MS Relækomponent Nominel spænding: 230 V/AC 1 x skiftekontakt 1 stk
Beskrivelse

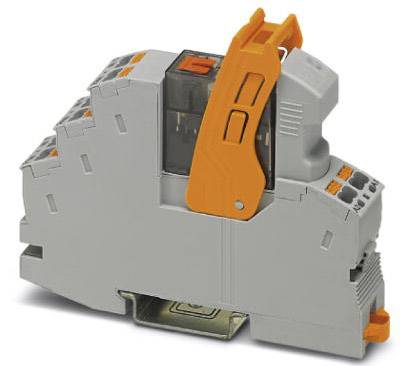

Formonteret relæmodul med push-in-tilslutning, bestående af: Relæsokkel, relæholdebøjle, stikbart støjdæmpningsmodul og effektrelæ med testknap og integreret status-LED. Kontaktudførelse: 1 omskifter. Indgangsspænding: 230 V/AC
