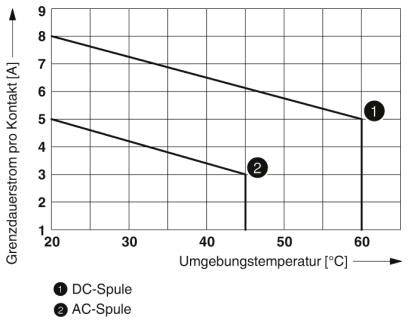

![Diagram viser grænsevarigt strøm pr. kontakt [A] mod omgivelsestemperatur [°C] for jævnstrøms- og vekselstrømsspoler. Vekselstrømsspolen har en lavere grænseværdi.](https://asset.conrad.com/media10/isa/160267/c1/-/da/002141002TI01/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)

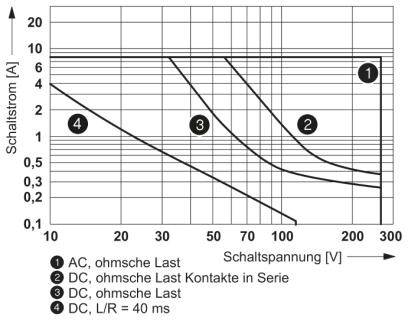

![Diagram viser koblingstrøm [A] mod koblingsspænding [V] for forskellige belastningstyper: 1) AC med ohmsk belastning, 2) DC med last i serie, 3) DC med ohmsk belastning, 4) DC, L/R = 40 ms.](https://asset.conrad.com/media10/isa/160267/c1/-/da/002141002TI05/image.jpg?x=400&y=400&format=jpg&ex=400&ey=400&align=center)
1/8
Lignende billede
Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Relækomponent Nominel spænding: 24 V/DC 2 x omskifter 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Relækomponent
Kontakttype
2 x omskifter
Nominel spænding
24 V/DC
Koblingsspænding (max.)
250 V DC/AC
Type
RIF-1-RPT-LDP-24DC/2X21MS
Datablad (PDF)
8 stk.
Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
119,20 kr.
3
5% = 5,91 kr.
113,29 kr.
5
7% = 8,27 kr.
110,93 kr.
10
8% = 9,86 kr.
109,34 kr.
25
10% = 11,62 kr.
107,58 kr.
50
11% = 13,60 kr.
105,60 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal
Total (119,20 kr. / stk.r)
119,20 kr.
ekskl. moms
Kun 8 stk. tilbage på lager
Tekniske specifikationer
- Tabseffekt ved nominel betingelse: 0,43 W.
- Kontaktspænding maks. 250 V AC/DC
- Koblingsspænding min.: 12 V (ved 10 mA)
- Koblingsstrøm minimum: 10 mA (ved 12 V)
- Tilkoblingsstrøm maks. 12 A (20 ms, sluttekontakt)
- Frakoblingsydelse (ohmsk belastning) maks.:
- 192 W (VED 24 V DC)
- 62 W (VED 48 V DC)
- 42 W (VED 60 V DC)
- 55 W (VED 110 V DC)
- 66 W (VED 220 V DC)
- 2000 VA (VED 250 V AC)
- Koblingsevne:
- 1 A (VED 24 V, DC13)
- 1,5 A (VED 230 V, AC15)
- Monteringsposition: vilkårlig
- Monteringsbemærkning: Kan rækkemonteres uden afstand
- Afisoleringslængde: 8 mm
- Ledertværsnit fast: 0,14 mm²... 1,5 mm²
- Ledertværsnit fleksibel: 0,14 mm²... 1,5 mm²
- Ledertværsnit AWG: 26... 16 (fast)
- Mærkeisolationsspænding: 250 V AC
- MålStødspænding 6 kV
- Isolering: Sikker adskillelse
- Overspændingskategori: III
- Produkttype
Relækomponent
- Type
RIF-1-RPT-LDP-24DC/2X21MS
- Tilslutning
Push-In-klemme
- Reaktionstid
9 ms
- Faldtid
10 ms
- Kontakttype
2 x omskifter
- Kontaktmateriale
AgNi
- Nominel spænding
24 V/DC
- Koblingsspænding (max.)
250 V DC/AC
- Mekanisk levetid
5x 10 6 koblingscyklusser
- Specifikationer
med LED
Med friløbsdiode
IP20
- Maks. temperatur
+60 °C
- Min. Temperatur
-40 °C
- L
75 mm
- Bredde
16 mm
- H
93 mm
- Dim.
(L x B x H) 75 x 16 x 93 mm
- Indhold
1 stk
0.018 A
16
96 mm
75 mm
FALSE
Polarized
Mono stable
FALSE
Single contact
TRUE
Other
19.2-30 V
Untreated
IP20
TRUE
DC
0
0
2
Other
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Relækomponent Nominel spænding: 24 V/DC 2 x omskifter 1 stk
Datablad 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Relækomponent Nominel spænding: 24 V/DC 2 x omskifter 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2141002 Phoenix Contact RIF-1-RPT-LDP-24DC/2X21MS Relækomponent Nominel spænding: 24 V/DC 2 x omskifter 1 stk
Beskrivelse

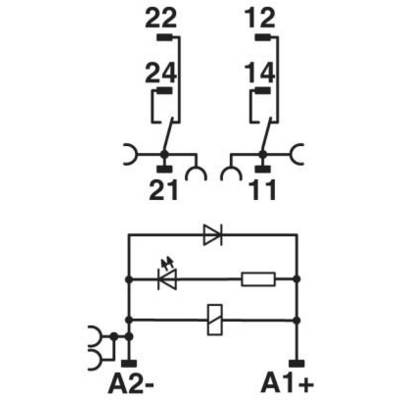

Formonteret relæmodul med push-in-tilslutning, bestående af: Relæsokkel, relæholdebøjle og effektrelæ med testknap, integreret status-LED og friløbsdiode. Kontaktudførelse: 2 skiftekontakter. Indgangsspænding: 24 V DC
