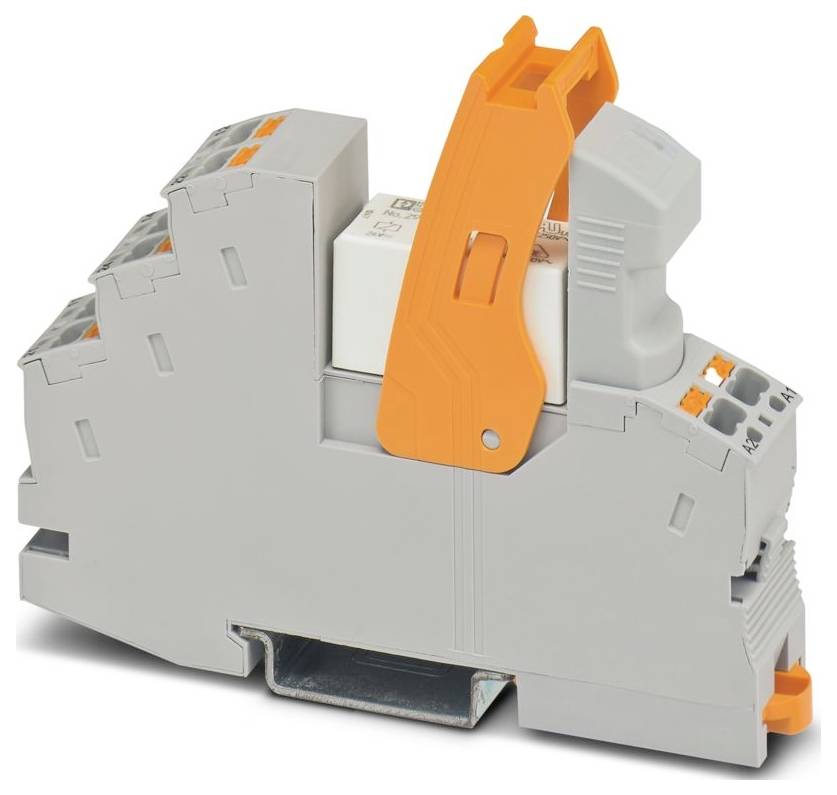

Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relæmodul 1 x sluttekontakt Piece 10 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Relæmodul
Kontakttype
1 x sluttekontakt
Koblingsspænding (max.)
250 V DC/AC
Type
RIF-1-RPT-LDP-24DC/1ICT
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: RIFLINE complete
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,14 mm²... 1,5 mm²;0,14 mm² ... 1,5 mm² (kabelsko med plastmuffe);0,14 mm² ... 1 mm² (kabelsko med plastmuffe, to ledere på dobbeltklemme)
- Ledertværsnit stiv: 0,14 mm²... 1,5 mm²
- Ledertværsnit AWG: 26... 16 (fast);26 ... 16 (fleksibel)
- Bredde: 16 mm
- Højde: 96 mm
- Dybde: 75 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivelsestemperatur (under drift) -40 °C... 70 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: IEC 60947-5-1
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 8 mm
- Monteringsposition: vilkårlig
- Bemærkning til drift: Artiklens berøringsbeskyttelse skal > sikres af anlægsdommeren (ved spændinger 25 V AC/60 V DC). Der er tale om en indbygningsenhed, som ikke er beskyttet mod direkte kontakt.
- Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maksimal tabseffekt ved nominel betingelse: 0,43 W.
- Diameter: 3,2 mm
- Driftstype: 100 % ED
- Indgangsspændingsområde 19,2 V DC … 33,6 V DC (20 °C)
- Artikelmål: Artikelmål
- Montering: Kan rækkemonteres uden afstand
- Sikkerhedsafbryder: Beskyttelse mod omvendt polaritet | polaritetsbeskyttelsesdiode;overspændingsbeskyttelse | friløbsdiode
- Forurenende gas: Forurenende gastest
- Kontaktspænding max. 250 V AC/DC
- Anvendelse: Høj startstrøm
- Borehul: Borehul
- Maks. indkoblingsstrøm 165 A (20 ms);800 A (200 µs)
- Isoleringsegenskaber: Standarder / forskrifter: Isoleringsegenskaber: Standarder / forskrifter
- Isolering: Sikker adskillelse, forstærket isolering
- Datadeplejestand: Datadeplejestand
- Dato for sidste datapleje: 12.09.2025
- NOMINEL INDGANGSSPÆNDING UN: 24 V DC
- Indgangsspændingsområde iht. UN: Se diagram
- Typisk indgangsstrøm ved UN: 18 mA
- Driftspændingsvisning: LED, gul
- Kontaktudførelse: 1 sluttekontakt
- Kontinuerlig grænsestrøm: 6 A;10 A (værdi er tilladt, hvis tilslutninger 11 og 21 samt tilslutninger 14 og 24 bliver brokoblet).
- Standarder/bestemmelser: Standarder/bestemmelser
- Målestødspænding 6 kV
- Kapslingsklasse (relæsokkel): IP20 (relæsokkel)
- Kapslingsklasse (relæ): RT II (relæ)
- Kapslingsklasse (monteringssted): ≥ IP54 (monteringssted)
- Tænd/sluk
- Mekanisk levetid: 3 x 107 koblingscyklusser
- Prøvespænding (vikling/kontakt): 4 kV AC (50 Hz, 1 min., vikling/kontakt)
- Patogenside: Patogenside
- Drevets koblingsforhold: Monostabil
- Drev (polaritet): Polstret
- Typisk reaktionstid 8 ms
- Faldtid typisk: 10 ms
- Skiftekontaktens type: Enkeltkontakt
- Kontaktmateriale: AgSnO
- Koblingsspænding minimal: 12 V (100 mA)
- Koblingsstrøm minimal: 100 mA (12 V DC)
- Frakoblingsydelse (ohmsk belastning) maks.: 264 W (ved 24 V DC, vær opmærksom på kontaktderating);58 W (ved 48 V DC);48 W (ved 60 V DC) ;50 W (ved 110 V DC);80 W (ved 220 V DC);2750 VA (vær opmærksom på 250 V AC, kontaktderating)
- Koblingseffekt minimal: 1200 mW
- Spolespænding 24 V DC
- Brugskategori CB Scheme (IEC 60947-5-1): AC15, 6 A/250 V (sluttekontakt);DC13, 2 A/24 V (sluttekontakt)
- Henvisning til tænd/sluk-kontakt: Med wolframforløbskontakt
- Emballage-type
Piece
- Produkttype
Relæmodul
- Type
RIF-1-RPT-LDP-24DC/1ICT
- Tilslutning
Push-in-fjederkrafttilslutning
- Styrespænding (min.)
19.2 V/DC
- Styrespænding (max.)
33.6 V/DC
- Reaktionstid
8 ms
- Faldtid
10 ms
- Kontakttype
1 x sluttekontakt
- Kontaktmateriale
AgSnO
- Koblingsspænding (max.)
250 V DC/AC
- Maks. afbryderstyrke
2750 VA
- Specifikationer
med holdebøjle
IP20
- Maks. temperatur
70 °C
- Min. Temperatur
-40 °C
- D
75 mm
- Bredde
16 mm
- H
96 mm
- Dim.
(B x H x T) 16 x 96 x 75 mm
- Indhold
10 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relæmodul 1 x sluttekontakt Piece 10 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3563262 Phoenix Contact RIF-1-RPT-LDP-24DC/1ICT Relæmodul 1 x sluttekontakt Piece 10 stk
Beskrivelse
Formonteret relæmodul med push-in-tilslutning bestående af: Relæsokkel, effektrelæer, display- /afskærmningsmodul, der kan stikkes på. Kontaktudførelse: 1 sluttekontakt, maks. Indkoblingsstrøm op til 800 A, indgangsspænding 24 V DC
