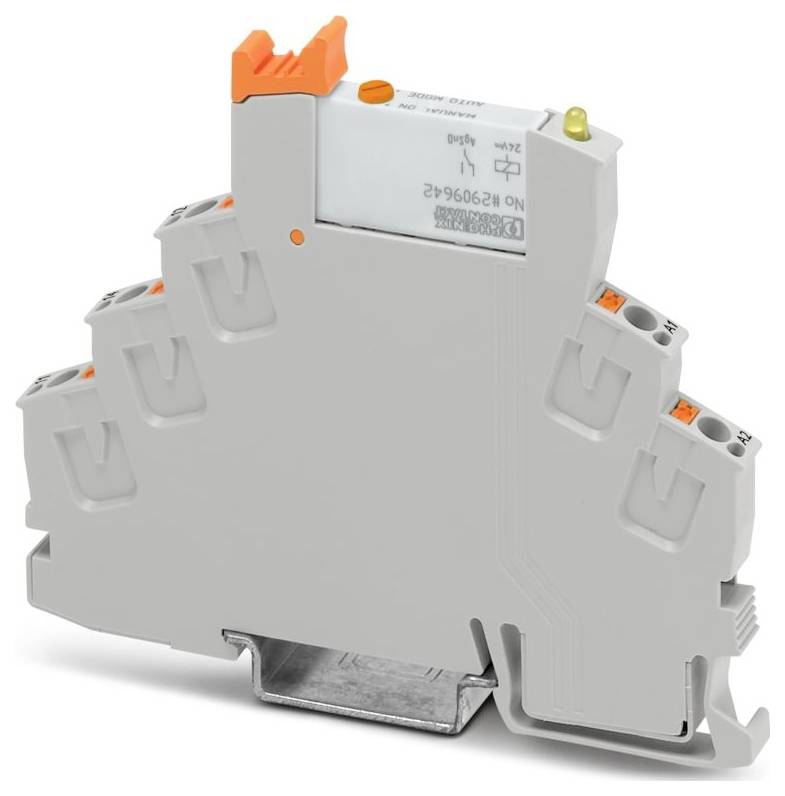

Phoenix Contact RIF-0-RPT-24DC/21/MS Relæmodul 1 x skiftekontakt 10 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Relæmodul
Kontakttype
1 x skiftekontakt
Koblingsspænding (max.)
250 V DC/AC
Type
RIF-0-RPT-24DC/21/MS
Tilslutning
Push-in-fjederkrafttilslutning
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: RIFLINE complete
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,14 mm²... 1,5 mm²;0,14 mm² ... 1,5 mm² (kabelsko med plastmuffe)
- Ledertværsnit stiv: 0,14 mm²... 1,5 mm²
- Ledertværsnit AWG: 24... 16
- Bredde: 6,2 mm
- Højde: 93 mm
- Dybde: 78 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivelsestemperatur (under drift) -40 °C... 60 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: IEC 60947-5-1
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 8 mm
- Monteringsposition: vilkårlig
- Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maksimal tabseffekt ved nominel betingelse: 0,22 W.
- Driftstype: 100 % ED
- Indgangsspændingsområde 19,2 V DC … 36 V DC (20 °C)
- Artikelmål: Artikelmål
- Montering: Kan rækkemonteres uden afstand
- Beskyttelseskredsløb: Friløbsdiode
- Forurenende gas: Forurenende gastest
- Kontaktspænding max. 250 V AC/DC
- Anvendelse: Universal
- Isolering: Sikker adskillelse
- Datadeplejestand: Datadeplejestand
- Dato for sidste datapleje: 20.01.2026
- NOMINEL INDGANGSSPÆNDING UN: 24 V DC
- Indgangsspændingsområde iht. UN: Se diagram
- Typisk indgangsstrøm ved UN: 9 mA
- Driftspændingsvisning: LED, gul
- Kontaktudførelse: 1 omskifter
- Kontinuerlig grænsestrøm: 6 A.
- Brændbarhedsklasse iht. UL 94 (hus): V2 (kabinet)
- Måleisolationsspænding: 250 V AC
- Målestødspænding 6 kV
- Kapslingsklasse (relæsokkel): IP20 (relæsokkel)
- Kapslingsklasse (relæ): RT III (relæ)
- Tænd/sluk
- Mekanisk levetid: Ca. 2 x 107 koblingscyklusser
- Prøvespænding (vikling/kontakt): 4 kVeff (50 Hz, 1 min., vikling/kontakt)
- Patogenside: Patogenside
- Drevets koblingsforhold: Monostabil
- Drev (polaritet): Uhentet
- Typisk reaktionstid 5 ms
- Faldtid typisk: 8 ms
- Skiftekontaktens type: Enkeltkontakt
- Kontaktmateriale: AgSnO
- Koblingsspænding minimal: 5 V (100 mA)
- Koblingsstrøm minimum: 10 mA (12 V)
- FRAKOBLINGSYDELSE (OHMSK BELASTNING) MAKS.: 140 W (24 V DC);20 W (48 V DC);18 W (60 V DC) ;23 W (110 V DC);40 W (220 V DC);1500 VA (250 V AC)
- Elektrisk levetid: Se diagram
- Spolespænding 24 V DC
- Brugskategori CB Scheme (IEC 60947-5-1): AC15, 3 A/250 V (sluttekontakt);AC15, 1 A/250 V (brydekontakt);DC13, 1,5 A/24 V (sluttekontakt);DC13, 0,2 A/110 V (sluttekontakt);DC13, 0,1 A/220 V (sluttekontakt)
- Produkttype
Relæmodul
- Type
RIF-0-RPT-24DC/21/MS
- Tilslutning
Push-in-fjederkrafttilslutning
- Styrespænding (min.)
19.2 V/DC
- Styrespænding (max.)
36 V/DC
- Reaktionstid
5 ms
- Faldtid
8 ms
- Kontakttype
1 x skiftekontakt
- Kontaktmateriale
AgSnO
- Koblingsspænding (max.)
250 V DC/AC
- Maks. afbryderstyrke
1500 VA
- Specifikationer
Med friløbsdiode
IP20
- Maks. temperatur
85 °C
- Min. Temperatur
-40 °C
- D
78 mm
- Bredde
6.2 mm
- H
93 mm
- Dim.
(B x H x T) 6.2 x 93 x 78 mm
- Indhold
10 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3569553 Phoenix Contact RIF-0-RPT-24DC/21/MS Relæmodul 1 x skiftekontakt 10 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3569553 Phoenix Contact RIF-0-RPT-24DC/21/MS Relæmodul 1 x skiftekontakt 10 stk
Beskrivelse
Formonteret relæmodul med push-in-tilslutning, bestående af: Relæsokkel med udkaster og aftageligt miniaturerelæ med powerkontakt og manuel betjening. Kontaktudførelse: 1 omskifter. Indgangsspænding: 24 V DC
