Elektromekanik Relæ Printrelæ, stikrelæ

Phoenix Contact REL-PR3-230AC/3X1 Relæ 230 V/AC 16 A 3 x afbryder 1 stk Piece

EAN:
Fremstillingsnr.
Artikel nr.:

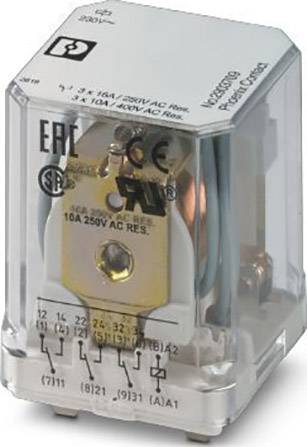

Et relæ med gennemsigtigt hus, som viser elektriske komponenter og tilslutninger. Hus med CE-mærkning.
Lignende billede
Et relæ med gennemsigtigt hus, som viser elektriske komponenter og tilslutninger. Hus med CE-mærkning.

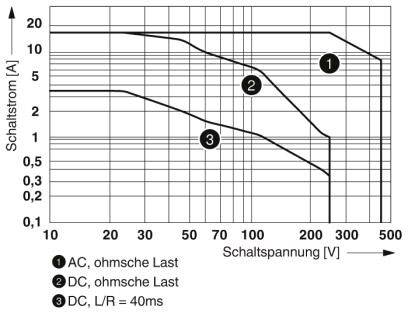

Diagram til illustration af afbryderkurven: x-akse 'Koblingsspænding [V]', y-akse 'Koblingstrøm [A]'. Tre kurver for forskellige belastningstyper.

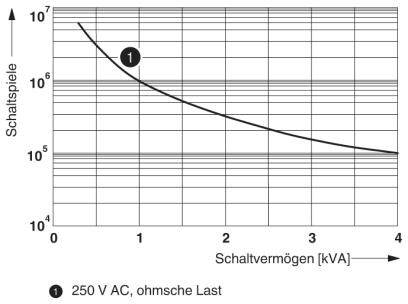

Diagrammet viser forholdet mellem afbrydelsesevne (kVA) og antal skift. Ved 1 kVA er der omkring 10^5 skift.

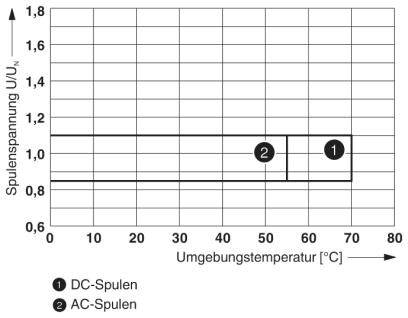

Diagrammet viser forholdet mellem spolejspænding (U/UN) og omgivelsestemperatur (°C) for DC-spoler (1) og AC-spoler (2).

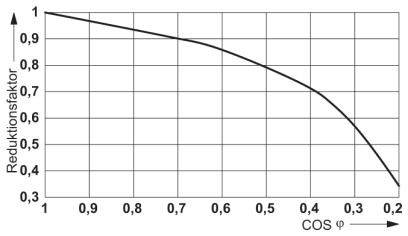

Diagram viser en faldende graf; X-akse: 'COS φ' (værdier fra 0 til 0,2), Y-akse: 'Reduktionsfaktor' (værdier fra 0,3 til 1).
Kontaktor-kredsløbsdiagram med tre lukkekontakter: 11-14, 21-24, 31-34. Forbindelser er vist ved fuldt optrukne linjer.
1/6
Lignende billede
Emballage-type
Piece
Produkttype
Relæ
Nominel spænding spole
230 V/AC
Kontakttype
3 x afbryder
Koblingsspænding (max.)
440 V/AC
Datablad (PDF)
European union
Phoenix Contact
Levering tors. 8. okt.

61 stk.

Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
127,20 kr.
3
5% = 6,31 kr.
120,89 kr.
5
7% = 8,82 kr.
118,38 kr.
10
8% = 10,52 kr.
116,68 kr.
25
10% = 12,40 kr.
114,80 kr.
50
11% = 14,51 kr.
112,69 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.

Antal

Total (127,20 kr. / stk.r)
127,20 kr.
ekskl. moms
30 dages returret
Rapporter juridiske bekymringer
  • Tekniske specifikationer
  • Varianter
  • Dokumenter og downloads
  • Beskrivelse
  • Købes ofte sammen

Tekniske specifikationer

  • Kapslingsklasse: RT i
  • Typisk indgangsstrøm ved UN: 12 mA
  • Koblingsspænding min.: 10 V (ved 24 mA)
  • Koblingsstrøm minimum: 10 mA (ved 24 V)
  • Maks. indkoblingsstrøm 50 A (20 ms. Sluttekontakt)
  • Frakoblingsydelse (ohmsk belastning) maks.:
  • 384 W (VED 24 V DC)
  • 600 W (VED 60 V DC)
  • 660 W (VED 110 V DC)
  • 183 W (VED 220 V DC)
  • MålStødspænding 4 kV
  • Isolering: Basisisolering
  • Tilsmudsningsgrad: 3
  • Overspændingskategori: III
Emballage-type

Piece

Produkttype

Relæ

Type

REL-PR3-230AC/3X1

Nominel spænding spole

230 V/AC

Kontakttype

3 x afbryder

Kontaktmateriale

AgNi

Koblingsspænding (max.)

440 V/AC

Brydestrøm (max.)

16 A

Maks. afbryderstyrke

660 W

Tilslutning

Stiktilslutning

Isolationsspænding

250 V/AC

Reaktionstid

5 ms

Mekanisk levetid

10 7 koblingscyklusser

Specifikationer

kan monteres

Min. Temperatur

-40 °C

Maks. temperatur

+55 °C

Bredde

38.6 mm

H

36.1 mm

D

45.5 mm

Dim.

(B x H x T) 38.6 x 36.1 x 45.5 mm

Indhold

1 stk

RoHS-godkendt

Ja

UKCA

Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Tilslutning
Koblingsspænding (max.)
Brydestrøm (max.)
Kontakttype
Nominel spænding spole

Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relæ 12 V/DC 12 A 2 x omskifter 10 stk
Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relæ 12 V/DC 12 A 2 x omskifter 10 stk

2225500


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relæ 24 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relæ 24 V/DC 12 A 2 x omskifter 10 stk Piece

2225501


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relæ 48 V/DC 12 A 2 x omskifter 10 stk
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relæ 48 V/DC 12 A 2 x omskifter 10 stk

2225502


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece

2225503


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relæ 110 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relæ 110 V/DC 12 A 2 x omskifter 10 stk Piece

2225504


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece

2225505


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 Relæ 24 V/AC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/L- 24AC/2X21 Relæ 24 V/AC 12 A 2 x omskifter 10 stk Piece

2225507


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece

2225508


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
120 V/AC
Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

2225509


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
230 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece

2225510


Stiktilslutning
30 V/AC
50 mA
4 x omskifter
12 V/DC

Dokumenter og downloads

Datablad

European union

Datablad 2225539 Phoenix Contact REL-PR3-230AC/3X1 Relæ 230 V/AC 16 A 3 x afbryder 1 stk Piece

Datablad 2225539 Phoenix Contact REL-PR3-230AC/3X1 Relæ 230 V/AC 16 A 3 x afbryder 1 stk Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225539 Phoenix Contact REL-PR3-230AC/3X1 Relæ 230 V/AC 16 A 3 x afbryder 1 stk Piece

Beskrivelse

Plug-in relæ med effektkontakter, 3 sluttekontakter, spolespænding: 230 V AC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Beskrivelse

Plug-in relæ med effektkontakter, 3 sluttekontakter, spolespænding: 230 V AC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
