Elektromekanik Relæ Printrelæ, stikrelæ

Phoenix Contact REL-MR-BL-24DC/21-21/MS Relæ 24 V/DC 8 A 2 x omskifter 10 stk Piece

EAN:
Fremstillingsnr.
Artikel nr.:

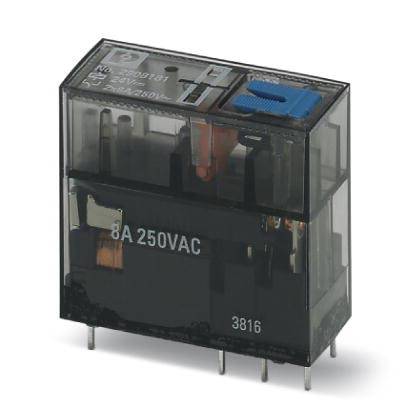

Et relæ med gennemsigtigt hus, som viser kontakter og spolesystem. Mærkning: '8A 250VAC', der repræsenterer elektriske parametre.
Lignende billede
Et relæ med gennemsigtigt hus, som viser kontakter og spolesystem. Mærkning: '8A 250VAC', der repræsenterer elektriske parametre.

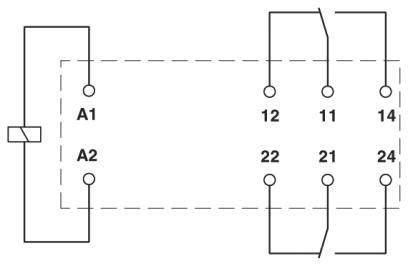

Kontaktor-kredsløbsdiagram med spoleklemmer A1, A2 og kontakter 11, 12, 14, 21, 22, 24. Bruges til styring af elektriske belastninger.
Diagrammet viser reduktionsfaktoren som funktion af COS φ. Kurven falder fra 1 ved COS φ = 0 til omkring 0,3 ved COS φ = 0,2.

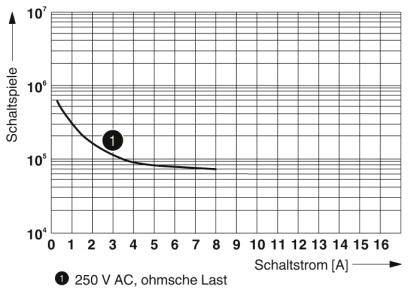

Diagrammet viser forholdet mellem koblingstrøm (A) og koblingssteps ved 250 V AC. Kurven falder fra venstre mod højre.

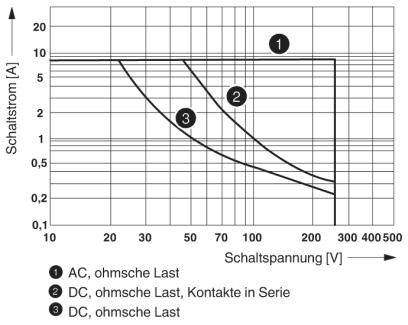

Diagram viser koblingskurver for AC og DC ved 10 A op til 500 V. Kurve 1: AC, ohmsk belastning. Kurve 2: DC, kontakter i serie. Kurve 3: DC, ohmsk belastning.

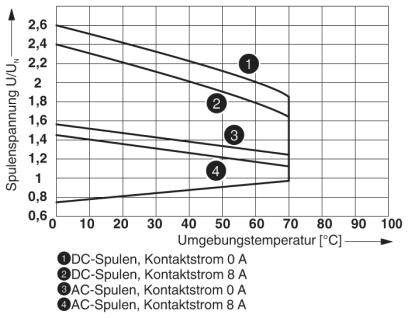

Diagrammet viser spændingen U/U<sub>N</sub> for spoler afhængigt af omgivelsestemperaturen for DC- og AC-spoler med forskellige kontaktstrømme.
Relædiagram med spoler på A1 og A2 samt skiftekontakter 11/12/14 og 21/22/24. Skiftetilstande er vist.
1/7
Lignende billede
Emballage-type
Piece
Produkttype
Relæ
Nominel spænding spole
24 V/DC
Kontakttype
2 x omskifter
Koblingsspænding (max.)
250 V DC/AC
Datablad (PDF)
Phoenix Contact
Levering fre. 9. okt.

1 Sæt

Antal (Sæt)
Du sparer
Emballagepris (ekskl. moms)
1
-
335,20 kr.
3
3% = 10,90 kr.
324,30 kr.
5
5% = 15,25 kr.
319,95 kr.
10
5% = 18,14 kr.
317,06 kr.
25
6% = 21,42 kr.
313,78 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.

Antal (pakningsstørrelse 10 stk)

Total (33,52 kr. / stk.r)
335,20 kr.
ekskl. moms
Kun 1 Sæt tilbage på lager
30 dages returret
Rapporter juridiske bekymringer
  • Tekniske specifikationer
  • Varianter
  • Dokumenter og downloads
  • Beskrivelse
  • Købes ofte sammen

Tekniske specifikationer

  • Kapslingsklasse RT II.
  • Typisk indgangsstrøm ved UN: 17 mA
  • Koblingsspænding min.: 12 V (ved 10 mA)
  • Koblingsstrøm minimum: 10 mA (ved 12 V)
  • Maks. indkoblingsstrøm 16 A (20 ms)
  • Frakoblingsydelse (ohmsk belastning) maks.:
  • 192 W (VED 24 V DC)
  • 42 W (VED 60 V DC)
  • 55 W (VED 110 V DC)
  • 66 W (VED 220 V DC)
  • Tilsmudsningsgrad: 2
  • Overspændingskategori: III
Emballage-type

Piece

Produkttype

Relæ

Type

REL-MR-BL-24DC/21-21/MS

Nominel spænding spole

24 V/DC

Kontakttype

2 x omskifter

Kontaktmateriale

AgNi

Koblingsspænding (max.)

250 V DC/AC

Brydestrøm (max.)

8 A

Maks. afbryderstyrke

192 W

Tilslutning

Lodning

Isolationsspænding

250 V/AC

Reaktionstid

9 ms

Faldtid

6 ms

Mekanisk levetid

5x 10 6 koblingscyklusser

Specifikationer

med kontrolknap

Min. Temperatur

-40 °C

Maks. temperatur

+70 °C

Bredde

13 mm

H

29 mm

D

25.5 mm

Dim.

(B x H x T) 13 x 29 x 25.5 mm

Indhold

10 stk

RoHS-godkendt

Ja

UKCA

Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Tilslutning
Koblingsspænding (max.)
Brydestrøm (max.)
Kontakttype
Nominel spænding spole

Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relæ 12 V/DC 12 A 2 x omskifter 10 stk
Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relæ 12 V/DC 12 A 2 x omskifter 10 stk

2225500


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relæ 24 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relæ 24 V/DC 12 A 2 x omskifter 10 stk Piece

2225501


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relæ 48 V/DC 12 A 2 x omskifter 10 stk
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relæ 48 V/DC 12 A 2 x omskifter 10 stk

2225502


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece

2225503


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relæ 110 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relæ 110 V/DC 12 A 2 x omskifter 10 stk Piece

2225504


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece

2225505


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 Relæ 24 V/AC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/L- 24AC/2X21 Relæ 24 V/AC 12 A 2 x omskifter 10 stk Piece

2225507


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece

2225508


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
120 V/AC
Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

2225509


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
230 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece

2225510


Stiktilslutning
30 V/AC
50 mA
4 x omskifter
12 V/DC

Dokumenter og downloads

Datablad

Datablad 2225726 Phoenix Contact REL-MR-BL-24DC/21-21/MS Relæ 24 V/DC 8 A 2 x omskifter 10 stk Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225726 Phoenix Contact REL-MR-BL-24DC/21-21/MS Relæ 24 V/DC 8 A 2 x omskifter 10 stk Piece

Beskrivelse

Miniaturerelæ, med skiftekontakt, 2 omskiftere, testknap, mekanisk visning af kontaktstilling, polaritet: Unghentet, indgangsspænding: 24 V DC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Beskrivelse

Miniaturerelæ, med skiftekontakt, 2 omskiftere, testknap, mekanisk visning af kontaktstilling, polaritet: Unghentet, indgangsspænding: 24 V DC
