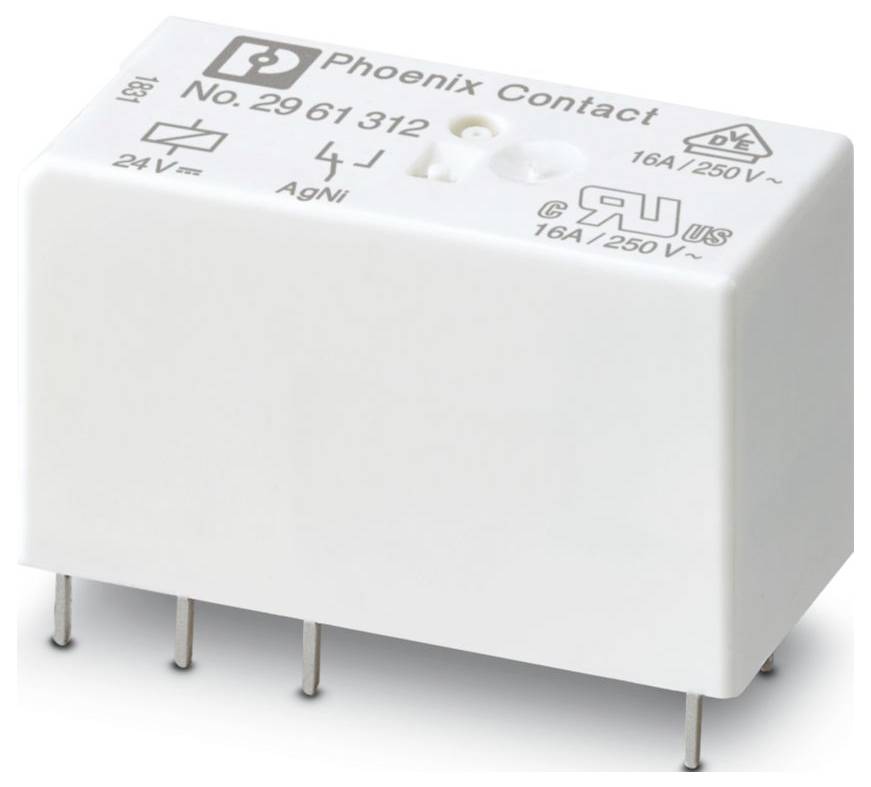

Phoenix Contact REL-MR- 24DC/21HC Miniaturerelæ Nominel spænding: 24 V/DC 1 x skiftekontakt Piece 10 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Emballage-type
Piece
Produkttype
Miniaturerelæ
Kontakttype
1 x skiftekontakt
Nominel spænding
24 V/DC
Koblingsspænding (max.)
250 V DC/AC
Datablad (PDF)
4117 Sæt
Antal (Sæt)
Du sparer
Emballagepris (ekskl. moms)
1
-
271,20 kr.
3
3% = 8,82 kr.
262,38 kr.
5
5% = 12,34 kr.
258,86 kr.
10
5% = 14,67 kr.
256,53 kr.
25
6% = 17,33 kr.
253,87 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.
Antal (pakningsstørrelse 10 stk)
Total (27,12 kr. / stk.r)
271,20 kr.
ekskl. moms
30 dages returret
Tekniske specifikationer
- Forbindelsestype: Stik / loddetilslutning
- Bredde: 12,7 mm
- Højde: 29 mm
- Dybde: 15,7 mm
- Farve: Hvid (RAL 9010).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Kapslingsklasse RT II.
- Omgivelsestemperatur (under drift) -40 °C... 85 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: IEC 60664;en 50178;en 61810-1
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 3
- Monteringsposition: vilkårlig
- Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maksimal tabseffekt ved nominel betingelse: 0,41 W.
- Driftstype: 100 % ED
- Indgangsspændingsområde 15,6 V DC … 57,6 V DC
- Monteringsbemærkning: Kan rækkemonteres uden afstand (>70 °C ≥ 2,5 mm)
- Forurenende gas: Forurenende gastest
- Kontaktspænding max. 250 V AC/DC
- Maks. indkoblingsstrøm 50 A (20 ms)
- Datadeplejestand: Datadeplejestand
- Dato for sidste datapleje: 15.01.2026
- NOMINEL INDGANGSSPÆNDING UN: 24 V DC
- Typisk indgangsstrøm ved UN: 17 mA
- Kontaktudførelse: 1 omskifter
- Kontinuerlig grænsestrøm: 16 A.
- Tænd/sluk
- Indeholder i sæt: 2903342 RIF-1-RPT-LDP-24DC/1X21
- Mekanisk levetid: 3 x 107 koblingscyklusser
- Prøvespænding (vikling/kontakt): 5 kV AC (50 Hz, 1 min., vikling/kontakt)
- Patogenside: Patogenside
- Drevets koblingsforhold: Monostabil
- Drev (polaritet): Uhentet
- Typisk reaktionstid 7 ms
- Faldtid typisk: 3 ms
- Spolemodstand: 1440 Ω ±10 % (ved 20 °C)
- Skiftekontaktens type: Enkeltkontakt
- Kontaktmateriale: AgNi
- Koblingsspænding min.: 12 V (ved 10 mA)
- Koblingsstrøm minimum: 10 mA (ved 12 V)
- Frakoblingsydelse (ohmsk belastning) maksimalt: 384 W (ved 24 V DC);58 W (ved 48 V DC);48 W (ved 60 V DC) ;50 W (ved 110 V DC);80 W (ved 220 V DC);4000 VA (ved 250 V AC)
- Koblingsevne: 2 A (ved 24 V, DC13);0,2 A (ved 110 V, DC13);0,2 A (ved 250 V, DC13);6 A (ved 24 V, AC15);6 A (ved 120 V, AC15);6 A (ved 250 V, AC15)
- Elektrisk levetid: Se diagram
- Motorbelastning iht. UL 508: 1/2 HP, 120 V AC (sluttekontakt);1 HP, 240 V AC (sluttekontakt);1/3 HP, 120 V AC (brydekontakt);3/4 HP, 240 V AC (brydekontakt);1/4 HP, 200 ... 250 V/AC
- Emballage-type
Piece
- Produkttype
Miniaturerelæ
- Type
REL-MR- 24DC/21HC
- Tilslutning
Stik
Lodning
- Reaktionstid
7 ms
- Faldtid
3 ms
- Kontakttype
1 x skiftekontakt
- Kontaktmateriale
AgNi
- Nominel spænding
24 V/DC
- Koblingsspænding (max.)
250 V DC/AC
- Maks. afbryderstyrke
4000 VA
- Spoleeffekt
0.41 W
- Specifikationer
kan monteres
Relæbeskyttelsestype RT II
- Maks. temperatur
85 °C
- Min. Temperatur
-40 °C
- L
15.7 mm
- Bredde
12.7 mm
- H
29 mm
- Dim.
(L x B x H) 15.7 x 12.7 x 29 mm
- Indhold
10 stk
- D
15.7 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3580410 Phoenix Contact REL-MR- 24DC/21HC Miniaturerelæ Nominel spænding: 24 V/DC 1 x skiftekontakt Piece 10 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3580410 Phoenix Contact REL-MR- 24DC/21HC Miniaturerelæ Nominel spænding: 24 V/DC 1 x skiftekontakt Piece 10 stk
Beskrivelse
Snap-in-effektrelæ i miniatureformat, med hjælpekontakt til høje vedvarende strømme, 1 omskifter, indgangsspænding 24 V DC
