Elektromekanik Relæ Printrelæ, stikrelæ

Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

EAN:
Fremstillingsnr.
Artikel nr.:
Et gennemsigtigt relæ med påtrykte mærkninger. EAC- og VDE-mærker er synlige. Påskriften angiver 'Efinder Relais RY2S serie'.
Lignende billede
Et gennemsigtigt relæ med påtrykte mærkninger. EAC- og VDE-mærker er synlige. Påskriften angiver 'Efinder Relais RY2S serie'.

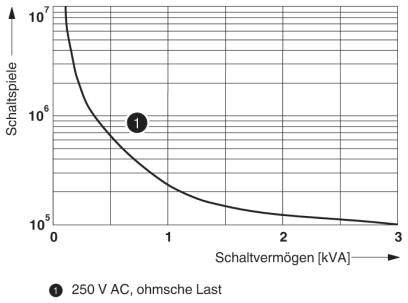

Diagrammet viser antallet af skifteoperationer afhængigt af skifteevnen (kVA) for 250 V AC, ohmsk last.

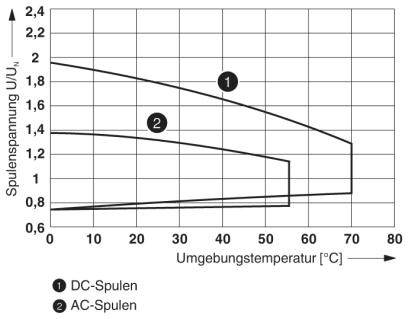

Diagram: Graf viser spoleforhold U/Uₙ mod omgivelsestemperatur [°C]. To linjer: 1. Jævnstrømsspoler; 2. Vekselstrømsspoler. Spændingen falder med stigende temperatur.
Diagram viser reduktionsfaktor mod COS φ. Kurven falder fra 1 ved 0,2 COS φ til 0,3 ved 0,9 COS φ, lineær hældning.

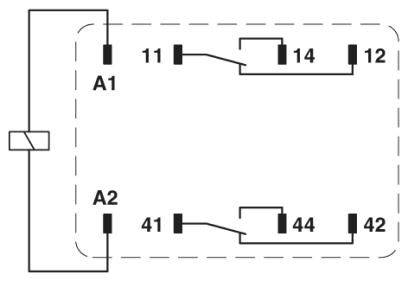

Koblingsskema med to kontakter (11-14, 41-44) og tilslutninger A1, A2, 12, 42. Viser parallel ledningsføring med en kontakt.

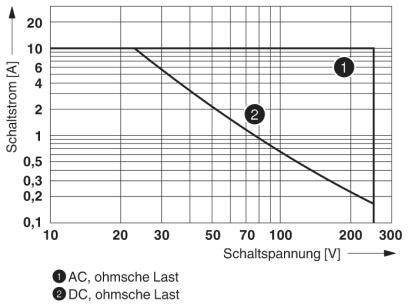

Diagram viser styrkestrøm [A] mod koblingsspænding [V] for AC ohmsk belastning som linje, DC som punkt. Nøgle: 1 er AC, 2 er DC.
1/6
Lignende billede
Emballage-type
Piece
Produkttype
Relæ
Nominel spænding spole
230 V/AC
Kontakttype
2 x omskifter
Koblingsspænding (max.)
250 V DC/AC
Datablad (PDF)
European union
Phoenix Contact
Levering tors. 8. okt.

50 Sæt

Antal (Sæt)
Du sparer
Emballagepris (ekskl. moms)
1
-
600,00 kr.
3
3% = 16,62 kr.
583,38 kr.
5
4% = 23,28 kr.
576,72 kr.
10
5% = 27,72 kr.
572,28 kr.
25
5% = 32,70 kr.
567,30 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.

Antal (pakningsstørrelse 10 stk)

Total (60,00 kr. / stk.r)
600,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer
  • Højdepunkter og detaljer
  • Tekniske specifikationer
  • Varianter
  • Dokumenter og downloads
  • Beskrivelse
  • Købes ofte sammen

Højdepunkter og detaljer

Relæ - PCB

Vigtig information

Tekniske specifikationer

  • Kapslingsklasse: RT i
  • Typisk indgangsstrøm ved UN: 6.5 mA
  • Koblingsspænding min.: 5 V (ved 24 mA)
  • Koblingsstrøm minimum: 5 mA (ved 24 V)
  • Maks. indkoblingsstrøm 30 A (20 ms. Sluttekontakt)
  • Frakoblingsydelse (ohmsk belastning) maks.:
  • 288 W (VED 24 V DC)
  • 108 W (VED 60 V DC)
  • 52 W (VED 110 V DC)
  • 48 W (VED 220 V DC)
  • Koblingseffekt: Min. 0.12 W.
  • MålStødspænding 4 kV
  • Isolering: Basisisolering
  • Tilsmudsningsgrad: 3 (mærkespænding 230 V)
  • Overspændingskategori: III
Emballage-type

Piece

Produkttype

Relæ

Type

REL-IR2/L-230AC/2X21

Nominel spænding spole

230 V/AC

Styrespænding (max.)

230 V/AC

Kontakttype

2 x omskifter

Kontaktmateriale

AgNi

Koblingsspænding (max.)

250 V DC/AC

Brydestrøm (max.)

12 A

Maks. afbryderstyrke

288 W

Tilslutning

Stiktilslutning

Isolationsspænding

250 V/AC

Reaktionstid

5 ms

Mekanisk levetid

2 x 10 7 koblingscyklusser

Specifikationer

kan monteres

Min. Temperatur

-40 °C

Maks. temperatur

+55 °C

Bredde

21.2 mm

H

27.5 mm

D

35.6 mm

Dim.

(B x H x T) 21.2 x 27.5 x 35.6 mm

Indhold

10 stk

RoHS-godkendt

Ja

UKCA

Ikke relevant

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Tilslutning
Koblingsspænding (max.)
Brydestrøm (max.)
Emballage-type
Kontakttype
Nominel spænding spole

Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

2225509


denne artikel
Stiktilslutning
250 V DC/AC
12 A
Piece
2 x omskifter
230 V/AC
Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relæ 12 V/DC 12 A 2 x omskifter 10 stk
Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relæ 12 V/DC 12 A 2 x omskifter 10 stk

2225500


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relæ 24 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relæ 24 V/DC 12 A 2 x omskifter 10 stk Piece

2225501


Stiktilslutning
250 V DC/AC
12 A
Piece
2 x omskifter
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relæ 48 V/DC 12 A 2 x omskifter 10 stk
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relæ 48 V/DC 12 A 2 x omskifter 10 stk

2225502


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece

2225503


Stiktilslutning
250 V DC/AC
12 A
Piece
2 x omskifter
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relæ 110 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relæ 110 V/DC 12 A 2 x omskifter 10 stk Piece

2225504


Stiktilslutning
250 V DC/AC
12 A
Piece
2 x omskifter
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece

2225505


Stiktilslutning
250 V DC/AC
12 A
Piece
2 x omskifter
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 Relæ 24 V/AC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/L- 24AC/2X21 Relæ 24 V/AC 12 A 2 x omskifter 10 stk Piece

2225507


Stiktilslutning
250 V DC/AC
12 A
Piece
2 x omskifter
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece

2225508


Stiktilslutning
250 V DC/AC
12 A
Piece
2 x omskifter
120 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece

2225510


Stiktilslutning
30 V/AC
50 mA
Piece
4 x omskifter
12 V/DC

Dokumenter og downloads

Datablad

European union

Datablad 2225509 Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

Datablad 2225509 Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225509 Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

Beskrivelse

Stikbart industrirelæ med effektkontakter, 2 omskiftere, testknap, status-LED, mekanisk visning af afbryderindstilling, indgangsspænding: 230 V AC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Beskrivelse

Stikbart industrirelæ med effektkontakter, 2 omskiftere, testknap, status-LED, mekanisk visning af afbryderindstilling, indgangsspænding: 230 V AC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
