Phoenix Contact PT 1,5/15-3,5-H Printklemme 1.5 mm² Poltal 15 Grøn 50 stk købe

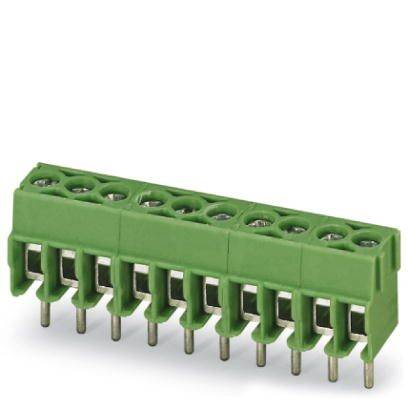

Grøn klemmeblok med flere tilslutninger, stabelbar, til fastgørelse af elektriske ledninger på et printplade.

Lignende billede

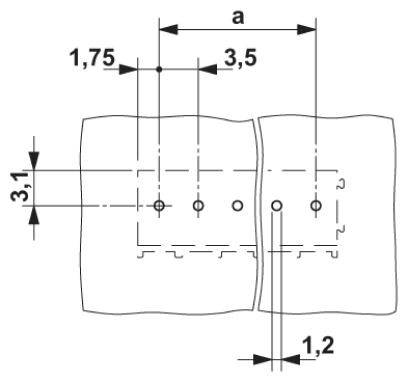

Teknisk tegning viser afstande i millimeter mellem borehullerne på to forbundne overflader: 1,75, 3,1, 1,2 og 3,5.

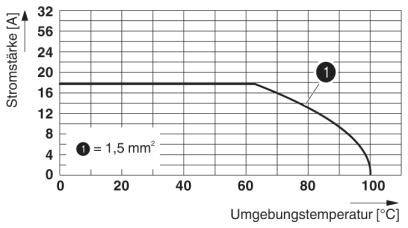

Diagrammet viser strømstyrke i forhold til omgivelsestemperatur for 1,5 mm² kabel. Strømstyrken falder fra 80°C og reduceres til 16 A ved 100°C.

1/3

Lignende billede

Produkttype

Printklemme

3.5 mm

Poltal hver række

Poltal

Tilslutning

Skruer

Lodning

Datablad (PDF)

Levering man. 16. nov.

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 50 stk)

Sæt

Total (22,24 kr. / stk.r)

1.112,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Skrueklemblokke

Indhold 50 stk

Tekniske specifikationer

Skruegevind: M2
Monteringstype: Bølslodning
Antal tilslutninger: 15
Kan tilsluttes: Nej
Tilspændingsmoment: 0,22 Nm... 0,25 Nm
Overfladebeskaffenhed: Galvaniseret fortinding
Metaloverflade loddelag: Tin (3 - 12 µm Sn)
Isolerende materiale: PA
Isoleringsmaterialegruppe: I
Højde (uden loddepin): 9,15 mm
Pinlængde 4,5 mm
Stiftmål: Dia. 0,9 mm
Nominel impulsspænding (III/3) 2,5 kV
Nominelt tværsnit: 1.5 mm²

Type: PT 1,5/15-3,5-H

Produkttype: Printklemme

Specifikationer: Med trådbeskyttelsesbøjle

RM: 3.5 mm

Rækkeantal: 1

Poltal hver række: 15

Poltal: 15

Afisoleringslængde (max.): 5 mm

Tilslutning: Skruer
Lodning

Nominel strøm: 17.5 A

Tværsnit fleksibel (min. ): 0.2 mm²

Nominel strøm - afrundet: 17.5 A

Tværsnit fast (min. ): 0.2 mm²

Tværsnit fleksibel (maks.): 1.5 mm²

Tværsnit fast (maks.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Kontaktmateriale: Cu-legering, fortinnet

Kabinetmateriale: Polyamid

Producentfarve: Grøn

Produc.-delnr.: 1984743

Indhold: 50 stk

Nominel spænding: 200 V

Bredde: 52.5 mm

H: 13.65 mm

L: 7.55 mm

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2209568 Phoenix Contact PT 1,5/15-3,5-H Printklemme 1.5 mm² Poltal 15 Grøn 50 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209568 Phoenix Contact PT 1,5/15-3,5-H Printklemme 1.5 mm² Poltal 15 Grøn 50 stk

Beskrivelse

Kendt tilslutningsprincip muliggør anvendelse i hele verden. Lav varmeudvikling takket være den højeste kontaktkraft. Stor klemmekapacitet med firkantet klemmegab. Muliggør tilslutning af to ledere. Låsning på siden muliggør individuel sammensætning af forskellige poltal.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
