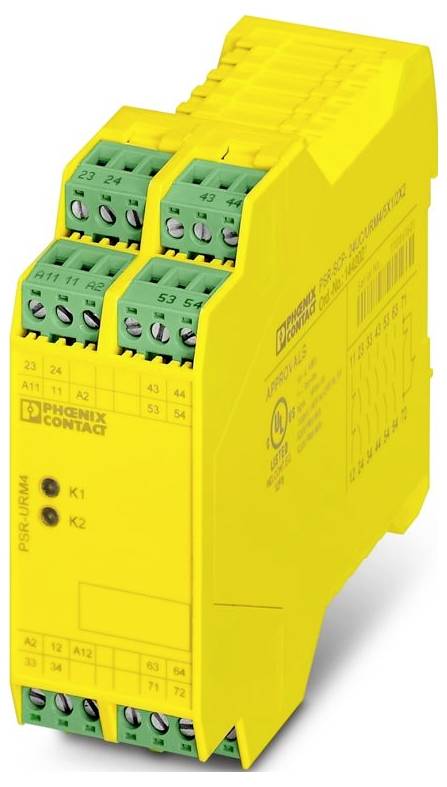

Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2 1442021 Udvidelsesmodul
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: PSRclassic
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,5 Nm... 0,6 Nm
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 2,5 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 35 mm
- Højde: 99 mm
- Dybde: 114,5 mm
- Materiale, kabinet: PA
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -20 °C... 55 °C (vær opmærksom på derating)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 70 °C
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Vibration (drift): 10 Hz ... 150 Hz, amplitude 0,15 mm, 2g
- Afisoleringslængde: 7 mm
- Monteringsposition: Lodret eller vandret
- Maksimal tabseffekt ved nominel betingelse: 16,7 W (US = 26,4 V, IL² = 72 A2, Ptotal MAX = 2,3 W + 14,4 W )
- CE: CE
- Tilslutningsteknik: Tilslutningsteknik
- Bemærk til anvendelse: Kun til industriel anvendelse
- Strømforbrug: type. 39 mA
- Ledningstilslutning: Ledningstilslutning
- Skiftefrekvens: Maks. 1 Hz
- Monteringsbemærkning: Vær opmærksom på derating
- Indsatshøjde: ≤ 2000 m (over NN)
- Maks. tilladt Luftfugtighed (drift): 75 % (i gennemsnit, 85 % lejlighedsvis, ingen dug)
- Tryk: 15g
- Beskyttelseskobling: Dæmperdiode
- Koblingsspænding: Maks. 250 V AC/DC;min. 10 V
- Anvendelse: Udvidelsesmodul
- Farve (kabinet): Gul (RAL 1018).
- Skiftestrøm maks. 3 A
- Beskrivelse af output: 2 NC i række, potentialfri
- Driftspændingsvisning: 2 x LED grøn
- Kontaktudførelse: 1 responsstrømsti
- Kontinuerlig grænsestrøm: 3 A.
- Mærkeisolationsspænding: 250 V
- Sikkerhedsdata: Sikkerhedsdata
- Mekanisk levetid: 10 x 106 koblingscyklusser
- Frigivelsestid typisk: < 20 ms (ved US / ved styring via A11/A12)
- Kontaktmateriale: AgSnO2
- KOBLINGSEVNE 1,5 A (AC15);3 A (DC13)
- Udgangssikring 3 A (GL/gG)
- Relætype: Elektromekanisk relæ med tvangsstyrede kontakter i henhold til IEC/en 61810-3
- Tider: Tider
- Type. Tilspændingstid ved US: < 25 ms (ved US / ved styring via A11/A12)
- Forsinkelse inden brug igen: < 1 sek.
- Nominel driftsart: 100 % ED
- MålStødspænding / isolering: Se datablad, kapitel "isolationskoordinering".
- Antal udgange: 1
- Effekt: Min. 50 mW
- Firkant. Totalstrøm: 9 A2
- Sikkerhedstekniske data: EN ISO 13849: Sikkerhedstekniske data: EN ISO 13849
- Performance Level (PL): e (i forbindelse med egnet evalueringsenhed)
- Safety Integrity Level (SIL): 3 (i forbindelse med passende kontrolanordning)
- Sikkerhedstekniske data: EN IEC 62061: Sikkerhedstekniske data: EN IEC 62061
- Beskyttelsesklasse for indbygning min.: IP54
- Maks. tilladt Luftfugtighed (opbevaring/transport): 75 % (i medium, 85 % lejlighedsvis, ingen dug)
- Beskrivelse af modtagelsen: Sikkerhedsrettet
- Antal indgange: 2
- Indgangsspændingsområde "1"-signal: 19,2 V ... 26,4 V DC
- kan stikkes i: ja
- Aktivering: 1- og 2-kanals
- Stopkategori: 0
- Sikkerhedstekniske data: IEC 61508 - High-Demand: Sikkerhedstekniske data: IEC 61508 - High-Demand
- Sikkerhedstekniske data: IEC 61508 - Low-Demand: Sikkerhedstekniske data: IEC 61508 - Low-Demand
- Maks. Tilladt samlet ledningsmodstand: 50 Ω
- Digital: A11, A12: Digital: A11, A12
- Relæ: Frigivelsesstrømsti (23/24 ... 63/64): Relæ: Frigivelsestrompet (23/24 ... 63/64)
- Relæ: Signalstrømsti (71/72): Relæ: Signalstrømsti (71/72)
- Relæ: Responsstrømsti (11/12): Relæ: Responsstrømsti (11/12)
- Produkttype
Udvidelsesmodul
- Antal digitale indgange max.
2
- Antal indgange max.
2
- Antal udgange max.
7
- Antal relæ-udgange max.
6
- H
99 mm
- L
114.5 mm
- Bredde
35 mm
IP20
- Dim.
(L x B x H) 114.5 x 35 x 99 mm
- Tilslutning
Skruetilslutning
- Produc.-delnr.
1442021
- Type
PSR-SCP- 24DC/URM4/5X1/2X2
- Montage
Bæreskinnemontering
- Modstandsområde lineært
50 Ω
- Maks. omgivelsestemperatur
55 °C
- Min. omgivelsestemperatur
-20 °C
- D
114.5 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3583714 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2 1442021 Udvidelsesmodul
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3583714 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2 1442021 Udvidelsesmodul
Beskrivelse
1- eller 2-kanalet kontaktudvidelse, 5 lukkere, 1 åbner, 1 responsstrømsti, sammen med basisenhed op til Cat 4 PL e i henhold til en ISO 13849 sikker adskillelse, bredde: 35 mm, skrueklemme, der kan stikkes på
